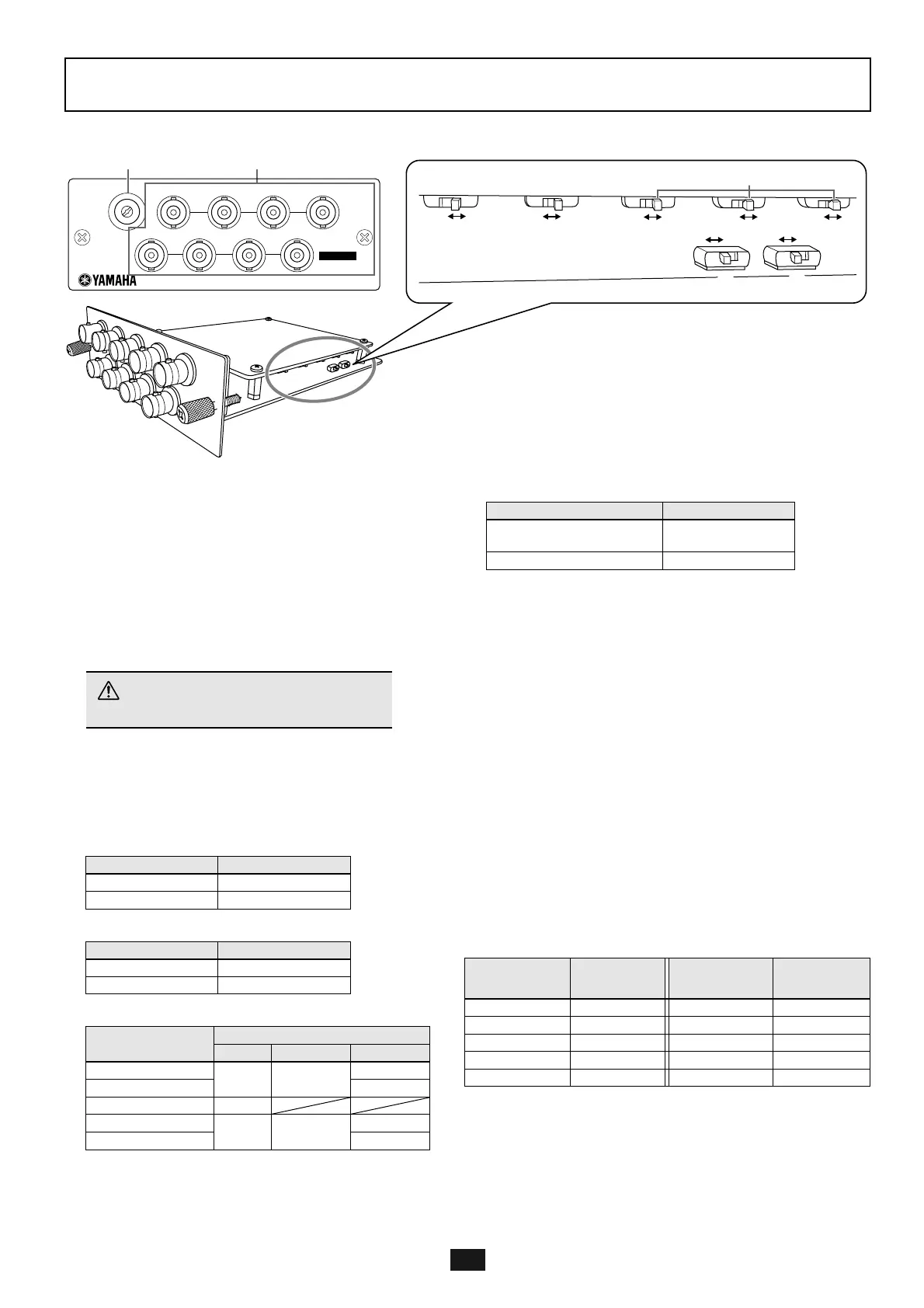

7
PAL
44.1 K
ON
UP
4%
REF V
RSVD
NTSC
48 K
OFF
DOWN
0.1%
AE
IN7/8
1 2
4
5
3
REF
VIDEO
INPUT
OUTPUT
I/O INTERFACE CARD MODEL MY8-AEB
MADE IN JAPAN
7/8 5/6 3/4 1/2
7/8 5/6 3/4 1/2
12
La MY8-AEB est une carte avec huit entrées et sorties numériques se conformant à la norme AES 3id-1995. Munie de prises
vidéo, la MY8-AEB vous permet de synchroniser le dispositif hôte dans lequel elle est logée avec un signal vidéo.
Panneau Commutateurs
Panneau
1
Prise REF VIDEO
Voici une entrée vidéo servant à recevoir le signal vidéo à partir
duquel vous voulez générer l’horloge wordclock. En cas
d’interruption du signal vidéo, le générateur continue néanmoins
à fonctionner. Pour travailler avec ce signal d’horloge, réglez le
commutateur
4
sur “REF V”.
2
Prises INPUT/OUTPUT
Ces entrées et sorties sont conformes à la norme AES 3id-1995.
Commutateurs
Mettez ces commutateurs dans les positions correspondant à la
configuration et au dispositif hôte utilisés.
1
Signal vidéo
2
Fréquence d’échantillonnage (Fs) de base
3
Facteurs de la fréquence d’échantillonnage
Evitez dès lors d’utiliser d’autres types de
signaux pour ne pas endommager le dispositif.
Mode Position
PA L PA L
NTSC NTSC
Mode Position
44.1 kHz 44.1 K
48 kHz 48 K
Mode (Fs/Fs de
base)
Position
OFF/ON DOWN/UP 0.1% / 4%
25/24 (+4%)
ON UP
4%
1001/1000 (+0.1%) 0.1%
1 (Basic Fs) OFF
1000/1001 (–0.1%)
ON DOWN
0.1%
24/25 (–4%) 4%
4
Source wordclock pour les canaux 7/8
Ce commutateur sert à choisir la source wordclock faisant office de
source “canal 7/8” sur le dispositif hôte contenant la MY8-AEB.
En mettant le commutateur en position “REF V”, vous pouvez extraire le
signal de synchronisation d’un signal vidéo. Les commutateurs
1
~
3
permettent de spécifier le genre de signal wordclock généré.
REMARQUE:
• Si vous choisissez “REF V, la MY8-AEB peut même générer un signal
wordclock fiable lorsque le signal vidéo est entrecoupé ou si la forme
d’onde reçue présente des irrégularités. Néanmoins, l’indicateur de
statut pour le canal 7/8 de la baie du dispositif hôte contenant la MY8-
AEB affiche un message comme “SYNC ERROR” pour vous avertir
de l’erreur.
• Si vous choisissez “REF V” et si aucun signal n’est reçu via les prises
INPUT 7/8, l’indication de statut (comme “Emphasis”) de ce canal du
dispositif hôte peut être erronée.
5
Réservé
Pour une utilisation normale, ce commutateur doit se trouver en position
“AE”.
Dispositif hôte contenant la MY8-AEB
REMARQUE:
•Voyez le site pro audio de Yamaha pour une liste à jour des dispositifs
compatibles avec la MY8-AEB.
Site global Yamaha Pro Audio:
http://www.yamahaproaudio.com/
Mode Position
Synthétisé d’un signal REF
VIDEO
REF V
INPUT 7/8 IN7/8
Nom du modèle
Nombre de
cartes
utilisables
Nom du modèle
Nombre de
cartes
utilisables
DME32 3 01V96 1
DIO8 8 DME24N 1
DM2000 6 DME64N 4
02R96 4 PM5D/PM5D-RH 4
DM1000 2 M7CL-48/32 3
