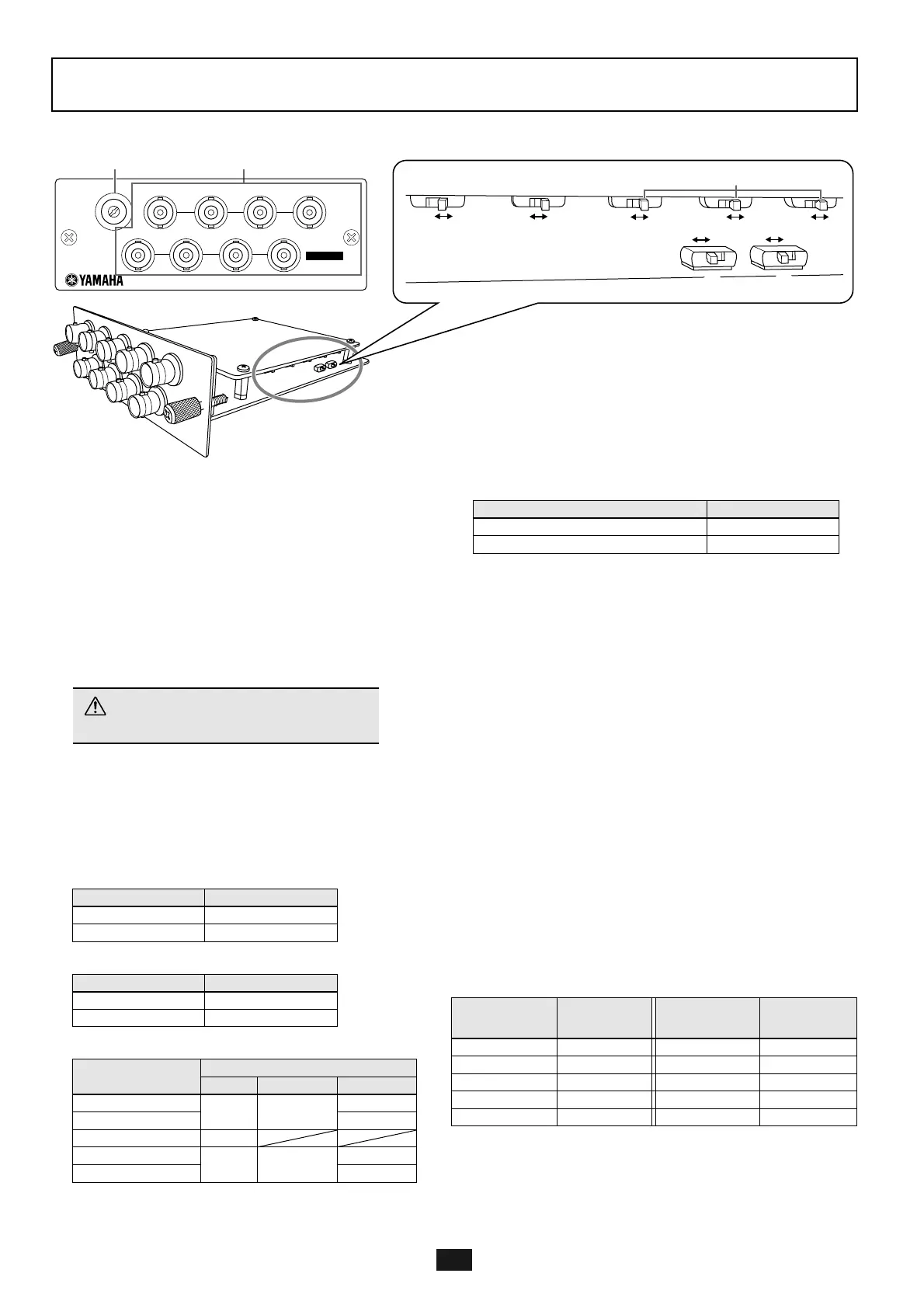

6
PAL
44.1 K
ON
UP
4%
REF V
RSVD
NTSC
48 K
OFF
DOWN
0.1%
AE
IN7/8
1 2
4
5
3
REF
VIDEO
INPUT
OUTPUT
I/O INTERFACE CARD MODEL MY8-AEB
MADE IN JAPAN
7/8 5/6 3/4 1/2
7/8 5/6 3/4 1/2
12
Die MY8-AEB ist eine AES 3id-1995-kompatible Platine mit acht Ein- und Ausgangskanälen. Über die Video-Eingänge
erlaubt die MY8-AEB eine Synchronisation des Wirtgerätes zu einem Videosignal.
Anschlussfeld Schalter
Bedienfeld
1
REF VIDEO-Buchse
An diesen Video-Eingang muss man das Videosignal anlegen,
aus dem der Wordclock-Takt gewonnen werden soll. Der
Wordclock-Takt bleibt selbst brauchbar, wenn das Videosignal
wiederholt ausfällt. Um diesen Takt verwenden zu können,
müssen Sie Schalter
4
auf „REF V” stellen.
2
INPUT/OUTPUT-Buchsen
Hierbei handelt es sich um Ein- und Ausgänge im AES 3id-1995-
Format.
Schalter
Stellen Sie diese Schalter immer so ein, dass sie sowohl der aktuellen
Konfiguration als auch den Möglichkeiten des Wirtgerätes gerecht
werden.
1
Videosignal
2
Grundlegende Sampling-Frequenz (Fs)
3
Fs-Faktoren
Schließen Sie niemals andere Signaltypen an,
weil Sie das Gerät sonst beschädigen.
Modus Einstellung
PA L PA L
NTSC NTSC
Modus Einstellung
44.1 kHz 44.1 K
48 kHz 48 K
Modus (Fs/Basis-Fs)
Einstellung
OFF/ON DOWN/UP 0.1% / 4%
25/24 (+4%)
ON UP
4%
1001/1000 (+0.1%) 0.1%
1 (Basic Fs) OFF
1000/1001 (–0.1%)
ON DOWN
0.1%
24/25 (–4%) 4%
4
Wordclock-Taktgeber von Kanal 7/8
Mit diesem Schalter wählen Sie den Taktgeber, der vom Wirtgerät als
„Kanal 7/8” des Schachtes gehandelt wird, in dem sich die MY8-AEB
befindet.
Wenn sich der Schalter in der „REF V”-Position befindet, wird der
Wordclock-Takt aus dem eingehenden Videosignal destilliert. Mit den
Schaltern
1
~
3
können Sie festlegen, welches Taktsignal genau erzeugt
werden soll.
ACHTUNG:
•Wenn Sie hier „REF V” wählen, kann die MY8-AEB selbst einen
brauchbaren Takt erzeugen, wenn das Videosignal ab und zu ausfällt
oder eine instabile Wellenform aufweist. Trotzdem weist Sie die
Statusanzeige von Kanal 7/8 des Schachts im Wirtgerät, der die MY8-
AEB enthält, dann mit einer Meldung wie „SYNC ERROR” auf
eventuelle Probleme hin.
•Wenn nach Anwahl von „REF V” kein Signal an INPUT 7/8 anliegt,
stimmt die Statusanzeige (z.B. „Emphasis”) des betreffenden Kanals
im Wirtgerät eventuell nicht mit den Tatsachen überein.
5
Reserviert
Beim normalen Einsatz muss sich dieser Schalter immer in der „AE”-
Position befinden.
Geräte, in die man die MY8-AEB einbauen
kann
ACHTUNG:
• Eine jeweils aktuelle Übersicht aller Geräte, welche die MY8-AEB
unterstützen, finden Sie auf der Pro Audio-Webpage von Yamaha.
Weltweite Yamaha Pro Audio-Webpage:
http://www.yamahaproaudio.com/
Modus Einstellung
Erzeugt anhand eines REF VIDEO-Signals REF V
INPUT 7/8 IN7/8
Modellname
Anzahl der
unterstützten
Karten
Modellname
Anzahl der
unterstützten
Karten
DME32 3 01V96 1
DIO8 8 DME24N 1
DM2000 6 DME64N 4
02R96 4 PM5D/PM5D-RH 4
DM1000 2 M7CL-48/32 3
