~ 67 ~

K

UPPER CHIMNEY

L

LOWER CHIMNEY

M

AIR VENTS

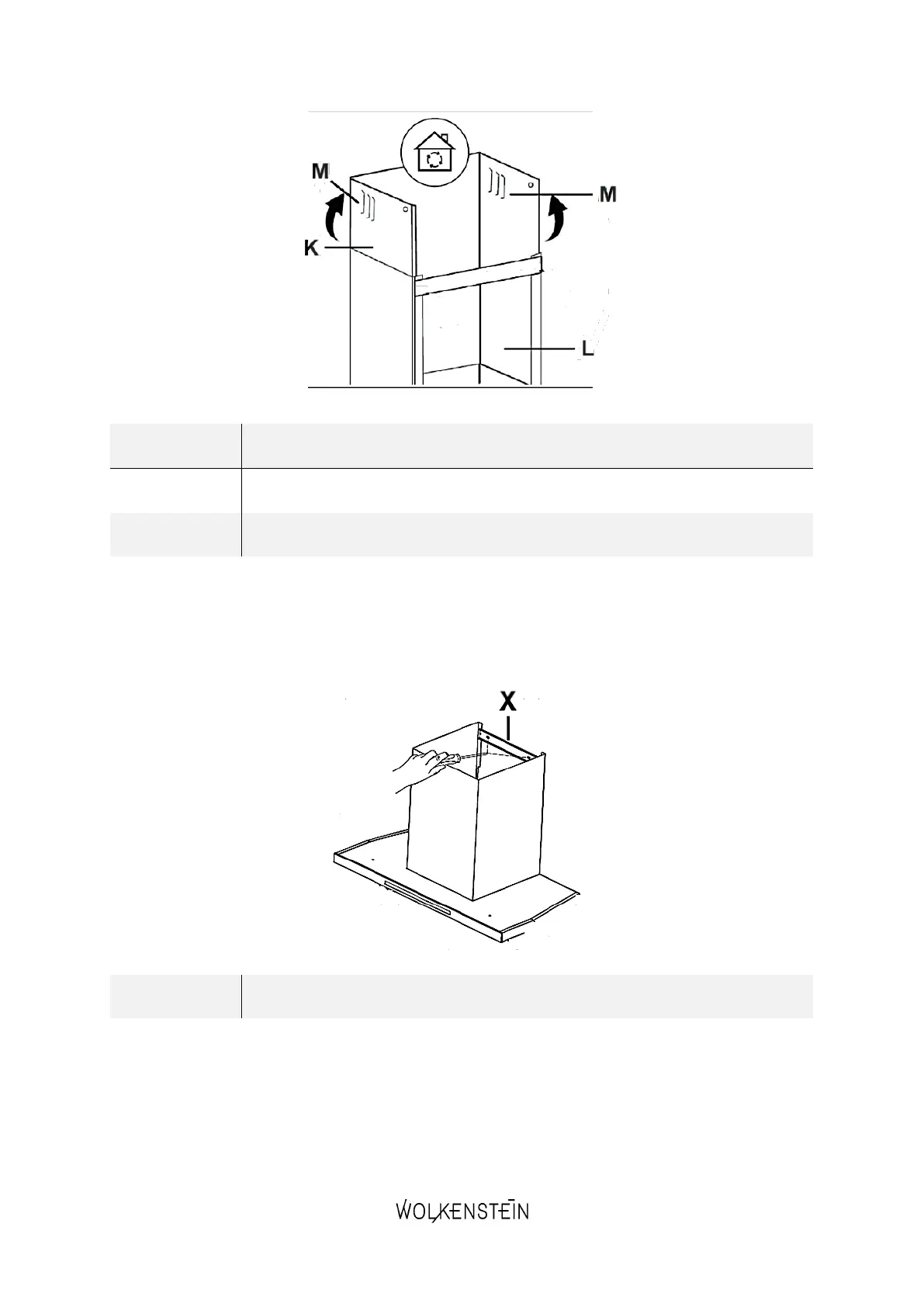

8. Place the whole chimney (K + L) on the extractor hood (s. fig. below). Fix the

chimney bracket (X) on the wall using two screws (ST 4*25 mm / prepared drill

holes / s. fig. below).

X

CHIMNEY BRACKET

9. Guide the exhaust hose (H / for extraction mode only) to the outside (s. fig.

below and s. step 8.).
