~ 65 ~

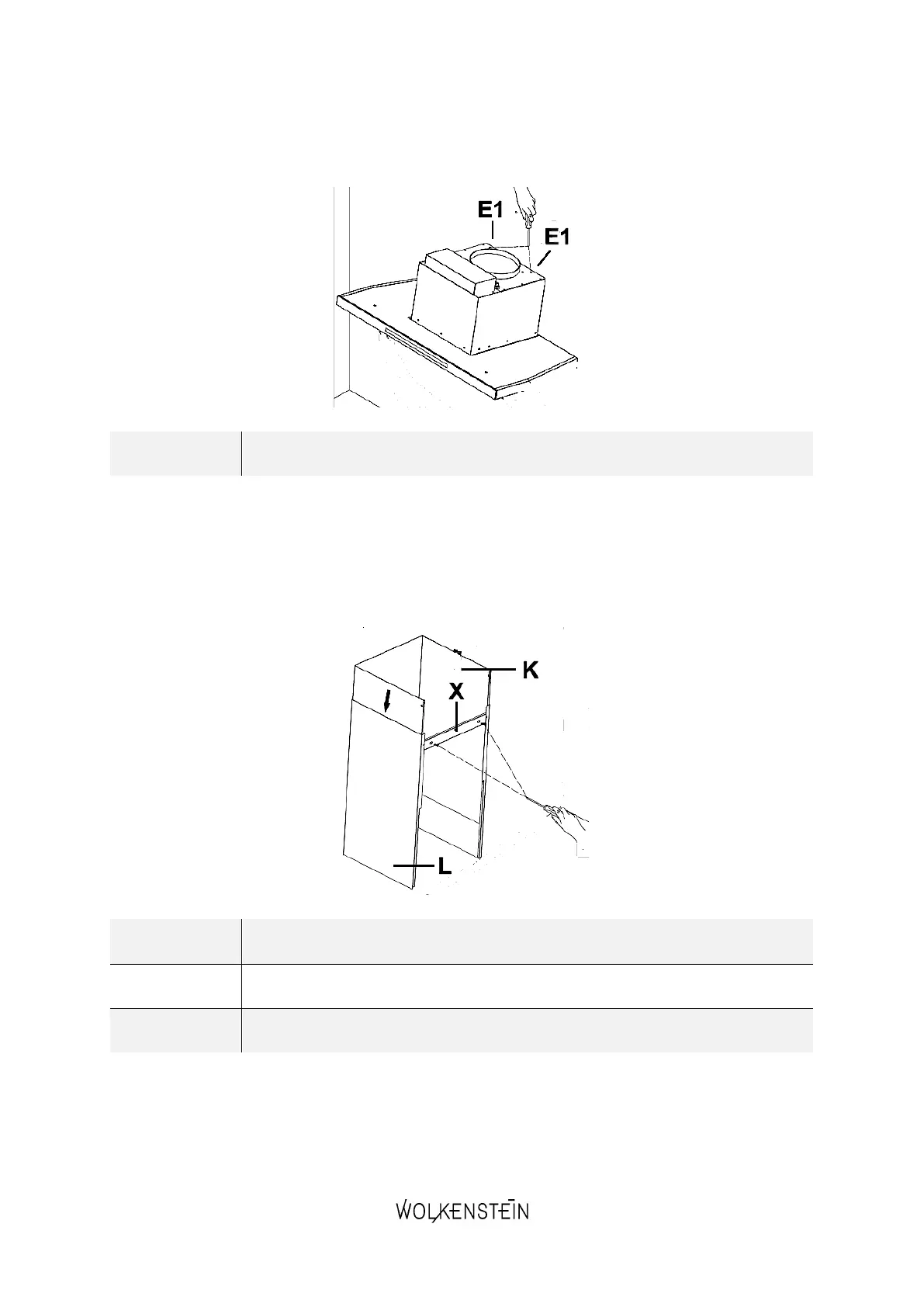

6. Screw two screws (ST 4*10 mm) into the two safety openings (E 1) next to the

exhaust air outlet (s. fig. below).

E 1

SAFETY OPENINGS (Screws ST 4+10 mm)

7. Insert the inner chimney (K) into the outer chimney (L). S. fig. below. Fix the

chimney bracket (X) on the outer chimney using the corresponding screws (ST

4*10 mm). Do not tighten the screws too firmly so that the inner chimney (K)

remains extendable after installation.

K

INNER CHIMNEY

L

OUTER CHIMNEY

X

CHIMNEY BRACKET
