INSTALLATIONSVÄGLEDNING
Installationen får uteslutande utföras av specialister.
Installatören måste respektera lagstiftningen och standarderna i det land som denne är verksam i.
Så fastgörs tätningslisten:
Tätningslisten som medföljer spishällen förhindrar att vätskor tränger in i skåpet.
Monteringen måste utföras noggrant enligt följande ritning.
Anpassning – installation:
• Storlek på utskärning:
• Se till att det finns ett avstånd på 50mm mellan spishällen och väggen eller sidorna.
• Spishällen är klassificerad som ”Y”-klass för värmeskydd. Spishällen bör helst installeras med gott
om utrymme på båda sidor. Det kan finnas en vägg på baksidan och höga enheter eller en vägg på
ena sidan. Ingen enhet eller avdelare får dock vara högre än spishällen.
• Den möbel eller det stöd som spishällen ska monteras i, liksom möblernas kanter,
laminatbeläggningarna och det lim som används för att fixera dem, måste vara beständiga mot
temperaturer på upp till 100°C.
• Spishällen får inte installeras ovanför en icke-ventilerad ugn eller en diskmaskin.
• Se till att det under botten av spishällens hölje finns ett avstånd på 20mm för att säkerställa god
luftcirkulation för den elektroniska enheten.
• Om en låda placeras under spishällen får det inte placeras brandfarliga föremål (t.ex. sprayburkar)
eller icke värmebeständiga föremål i denna låda.
• Material som ofta används för att få bänkskivor att utvidga sig vid kontakt med vatten. För att
skydda kanten på utskärningen ska det påföras ett lager lack eller en speciell fogmassa. Särskild
omsorg måste vidtas vid applicering av den självhäftande fogen som medföljer spishällen för att
förhindra läckage i den stödjande möbeln. Denna tätningslist säkerställer en god tätning när den
används tillsammans med släta bänkskivor.
• Säkerhetsavståndet mellan spishällen och spisfläkten ovanför den måste överensstämma med
fläkttillverkarens rekommendationer. Om det inte finns några anvisningar ska ett minsta avstånd på
500mm gälla.
• Anslutningskabeln får inte utsättas för någon mekanisk belastning.
• VARNING: Använd endast hällskydd som konstruerats av apparatens tillverkaren eller som anges
av apparatens tillverkare i bruksanvisningen som lämpliga eller hällskydd som medföljer apparaten.
Användning av olämpliga skydd kan orsaka olyckor.
23
INSTALLATION INSTRUCTIONS
The installation comes under the exclusive responsibility of specialists.
The installer is held to respect the legislation and the standards enforce in his home country.
How to stick the gasket:
The gasket supplied with the hob avoids all infiltration of liquids in the cabinet.
His installation has to be done carefully, in conformity of the following drawing.
Fitting - installing:
• Cut-out size :
Cut size
Glass size
Flush mounting
Ref
Width
Depth
Width
Depth
Thick
Width
Depth
Thick
Radius
WE785EVW
750
490
780
520
4
786
526
4
8
• Ensure that there is a distance of 50 mm between the hob and the wall or sides.
• The hobs are classified as “Y” class for heat protection. Ideally the hob should be installed
with plenty of space on either side. There may be a wall at the rear and tall units or a wall
at one side. On the other side, however, no unit or divider must stand higher than
the hob.
• The piece of furniture or the support in which the hob is to be fitted, as well as the edges of
furniture, the laminate coatings and the glue used to fix them, must be able to resist
temperatures of up to 100 °C.
• Do not install the hob at the top of a non-ventilated oven or a dishwasher.
• Ensure under the bottom of the hob casing a space of 20 mm to ensure good air
circulation of the electronic device.
• If a drawer is placed under the hob, avoid putting into this drawer flammable objects (for
example: sprays) or non-heat-resistant objects.
• Materials which are often used to make worktops expand on contact with water. To protect
the cut out edge, apply a coat of varnish or special sealant. Particular care must be taken
when applying the adhesive joint supplied with the hob to prevent any leakage into the
supporting furniture. This gasket ensures a good seal when used in conjunction with
smooth work top surfaces.
• The safety gap between the hob and the cooker hood placed above must comply with the
recommendations of the hood manufacturer. In the case of no instructions, a distance of
500 mm minimum should apply.
• The connection cord should not be subjected to any mechanical constraint.
• WARNING: Use only hob guards designed by the manufacturer of the cooking appliance
or indicated by the manufacturer of the appliance in the instructions for use as suitable or
hob guards incorporated in the appliance. The use of inappropriate guards can cause
accidents.

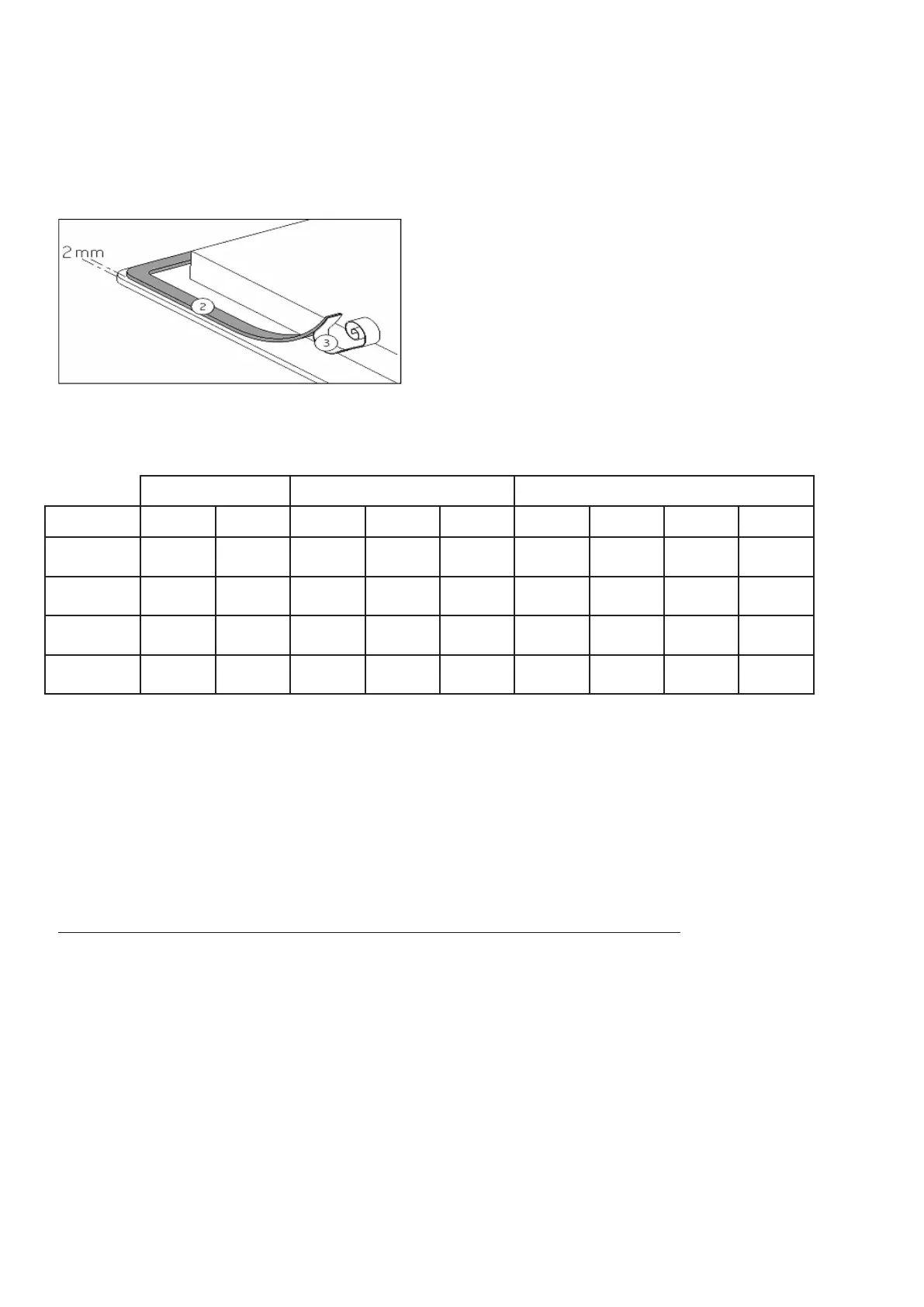

Stick the gasket (2) two millimetres
from the external edge of the glass,
after removing the protection sheet (3).
Utskärning Hällens glasyta Infälld montering
Ref
Bredde Dybde Bredde Dybde Tykkelse Bredde Dybde Tykkelse Radius
WIP60EVW
WIF60EVW
560 490 590 520 4 596 526 4 8
WIP70EVW
WIF70EVW
670 490 700 520 4 706 526 4 8
WIP78EVW
WIF78EVW
750 490 780 520 4 786 526 4 8
WIP90EVW
WIF90EVW
810 490 880 520 4 886 526 4 8
