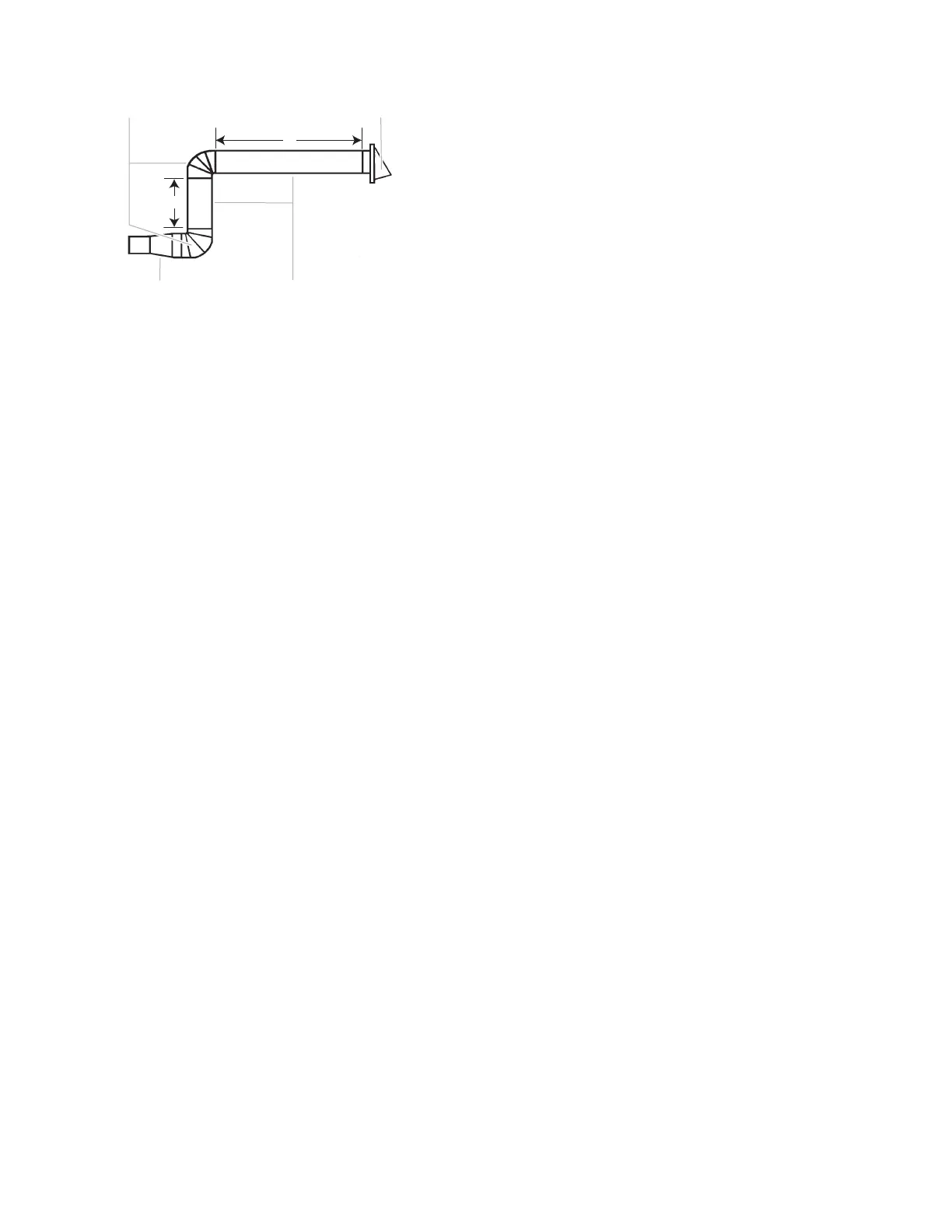

Conduit d’un diamètre de 6 po (152 mm) = longueur totale
73 pi (22,2 m)
A. Deux coudes 90° = 20 pi (6,1 m)
B. 1 bouche de décharge murale = 40 pi (12,2 m)
C. 1 raccord de transition de conduit rectangulaire/conduit
rond = 5 pi (1,5 m)
D. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) =
8 pi (2,4 m)
E. 6 pi (1,8 m)
F. 2 pi (0,6 m)
Si le circuit d’évacuation existant est fait de conduit rond, on doit
utiliser un raccord de transition de conduit rectangulaire à conduit
rond. De plus on devra utiliser une extension de conduit
rectangulaire de 3 po (7,6 cm) entre le registre et le raccord de
transition rectangulaire/rond, pour éviter toute entrave à
l’ouverture de la plaque du registre.
A
B
C D
E
F
