39

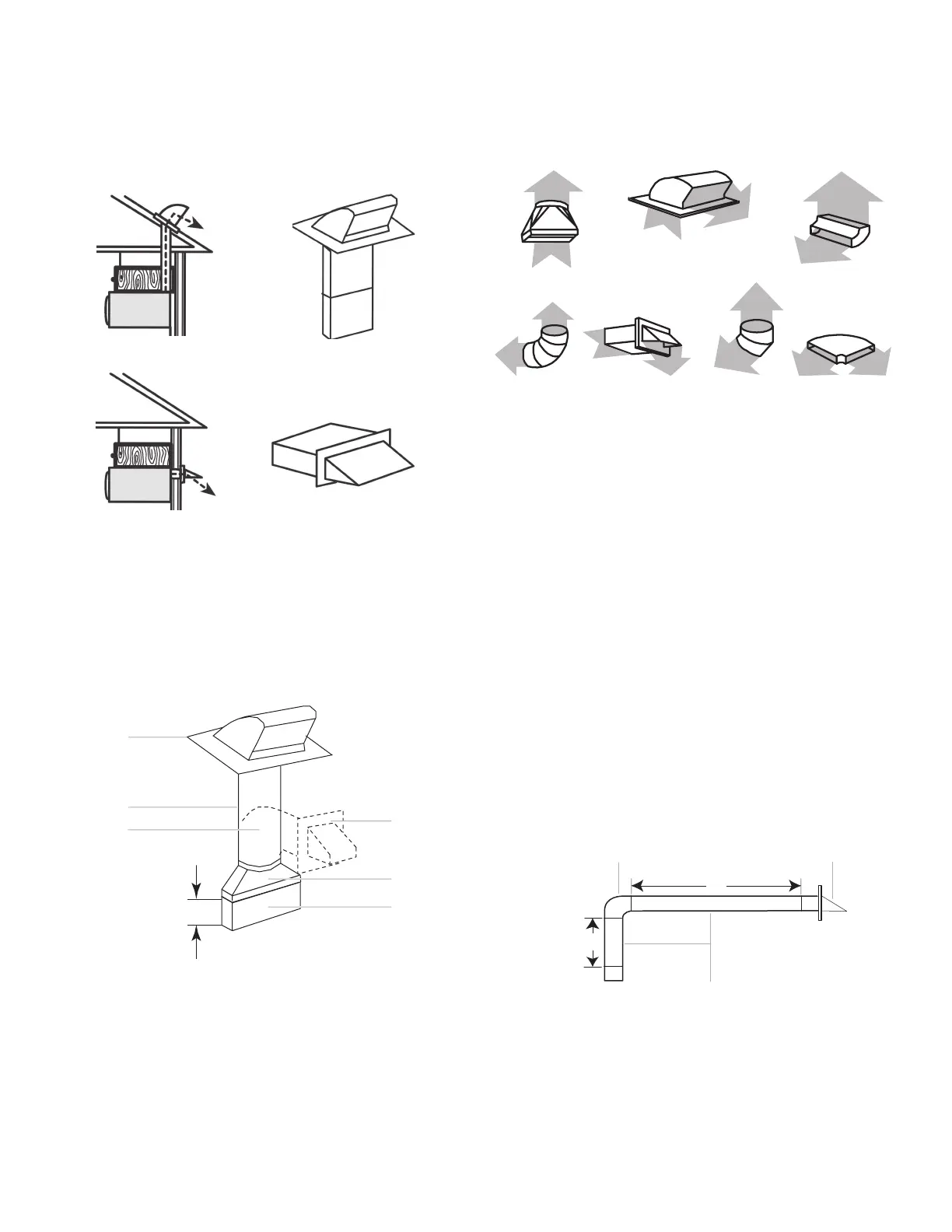

Dans le cas de la décharge à travers le mur, veiller à disposer de
l’espace libre suffisant à l’intérieur du mur pour que la plaque du
registre puisse s’ouvrir complètement.
Dans le cas de la décharge à travers le toit, si on doit utiliser un
raccord de transition (de rectangulaire à rond), veiller à disposer
d’un espace libre d’au moins 3 po (7,6 cm) entre le sommet du
four à micro-ondes et le raccord de transition. Voir l’illustration
« Raccord de transition rectangulaire/rond ».
A
B
C
D
A. Décharge à travers le toit
B. Bouche de décharge sur toit
C. Décharge à travers le mur
D. Bouche de décharge murale
Raccord de transition rectangulaire/rond
REMARQUE : On doit disposer d’un espace libre de 3 po (7,6 cm)
ou plus entre le sommet du four à micro-ondes et le raccord de
transition rectangulaire/rond pour que le clapet antiretour puisse
bouger librement et complètement.
A
B
C
E
F
G
D
A. Bouche de décharge sur toit
B. Conduit rond dia. 6 po (152 mm) minimum
C. Coude (pour décharge murale uniquement)
D. Bouche de décharge murale
E. Raccord de transition rectangulaire/rond de
3
1
/
4
po x 10 po à diamètre de 6 po (8,3 cm x 25,4 cm à
15,2 cm)
F. Raccord d’extension, longueur de 3 po (7,6 cm) min.
G. 3 po (7,6 cm)
Raccords standard recommandés
Les longueurs équivalentes suivantes doivent être utilisées pour
calculer la longueur du conduit d’évacuation. Voir les exemples
dans la section « Longueur recommandée du conduit
d’évacuation ».
A B C
D E F G
A. Raccord de transition rectangulaire/rond : 3
1
⁄
4
po x 10 po vers 6 po =
5 pi (8,3 x 25,4 cm vers 15,2 cm = 1,5 m)
B. Bouche de décharge sur toit : 3
1
⁄
4
po x 10 po = 24 pi (8,3 x 25,4 cm =
7,3 m)
C. Coude à 90° : 3
1
⁄
4
po x 10 po = 25 pi (8,3 x 25,4 cm = 7,6 m)
D. Coude à 90° : 6 po = 10 pi (15,2 cm = 3 m)
E. Bouche de décharge murale : 3
1
⁄
4
po x 10 po = 40 pi (8,3 x 25,4 cm =
12,2 m)
F. Coude à 45° : 6 po = 5 pi (15,2 cm = 1,5 m)
G. Coude à 90° plat : 3
1
⁄
4
po x 10 po = 10 pi (8,3 x 25,4 cm = 3 m)
Longueur recommandée du circuit d’évacuation
On devrait utiliser un conduit rectangulaire de 3
1
/
4
po x 10 po
(8,3 x 25,4 cm), ou un conduit rond de 6 po (15,2 cm) de diamètre.
La longueur équivalente totale du circuit d’évacuation, ceci
incluant les sections de conduit rectilignes, coude(s), raccords de
transition et bouche de décharge murale ou sur toit, ne doit pas
dépasser 140 pi (42,7 m), quel que soit le type de conduit. Les
longueurs équivalentes des divers composants sont mentionnées
au tableau « Raccords standard recommandés ».
Pour optimiser la performance, ne pas utiliser plus de trois coudes
à 90°.
Pour calculer la longueur équivalente du système nécessaire,
additionner les valeurs de longueurs équivalentes pour tous les
composants utilisés dans le circuit. Voir les exemples suivants :
Conduit de 3
1
⁄
4
po x 10 po (8,3 x 25,4 cm = longueur totale
73 pi (22,2 m
A B
C
D
E
A. Un coude 90° 3
1
⁄
4
po x 10 po (8,3 x 25,4 cm) = 25 pi
(7,6 m)
B. 1 bouche de décharge murale = 40 pi (12,2 m)
C. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) =
8 pi (2,4 m)
D. 6 pi (1,8 m)
E. 2 pi (0,6 m)
