61

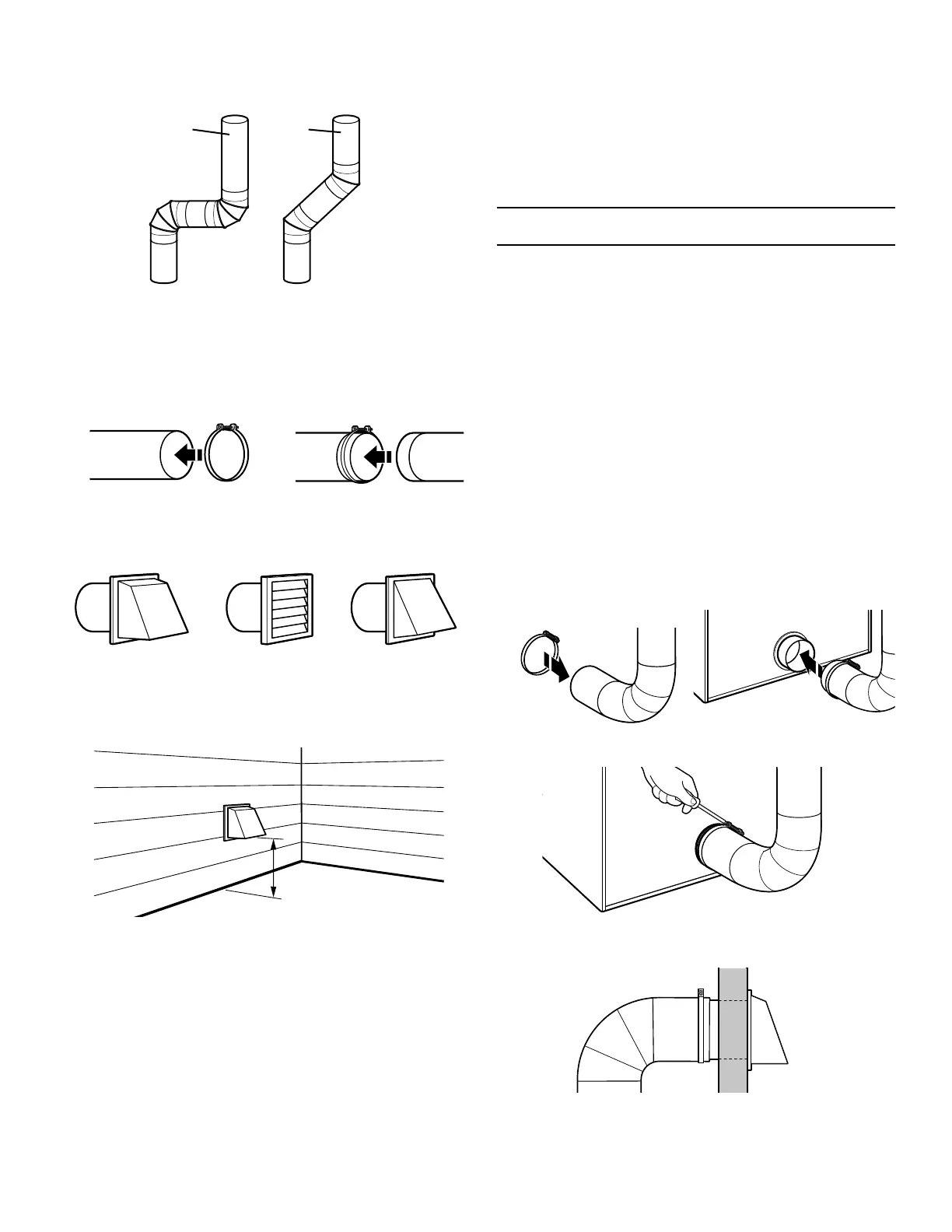

Codos:
■ Los codos de 45° proveen un mejor ujo de aire que los
codos de 90°.
Abrazaderas:
■ Utilice abrazaderas para sellar todas las juntas.
■ No debe conectarse ni asegurarse el conducto de
ventilación con tornillos ni con ningún otro dispositivo de
sujeción que se extienda hacia el interior de dicho conducto
y atrape pelusa. No utilice cinta para ductos.
Mejor
Bien
Capotas de ventilación de 4" (102 mm) de diámetro
Capota tipo caja Capota de persianas Capota angular
La capota de ventilación debe estar por lo menos a 12"
(305mm) de distancia del piso o de cualquier objeto que
pudiese estar en el trayecto del ducto de escape (como ores,
rocas, arbustos o nieve).
Capotas de ventilación
12" mínimo
(305 mm)
Longitud máxima del conducto de ventilación/conexión de
ventilación
La longitud máxima del sistema de ventilación depende del
tipo de conducto que se use, el número de codos y el tipo de
capota de ventilación.
Cuadro del sistema de ventilación
(ducto de escape de metal rígido)
N.° de giros
en 90˚
Capotas de caja
y tipo persianas
Capota angular
0 64 pies (19,5 m) 58 pies (17,7 m)
1 54 pies (16,5 m) 48 pies (14,6 m)
2 44 pies (13,4 m) 38 pies (11,6 m)
3 35 pies (10,7 m) 29 pies (8,8 m)
4 27 pies (8,2 m) 21 pies (6,4 m)
Para los sistemas de ventilación que no se cubren en la tabla de
especicación de ventilación, consulte con su distribuidor de piezas.
Deben preverse suciente aire para la combustión y la
ventilación. (Verique las normativas y reglamentos vigentes.)
Consulte “Instrucciones para la instalación empotrada o en
clóset” en la sección “Requisitos de ubicación”.
Se preere una capota de salida de 4" (102mm). Aun así, podrá
usarse una capota de ventilación de salida de 2
1
⁄
2
" (64mm).
Una salida de 2
1
/
2
" (64mm) ocasiona mayor contrapresión que
los otros tipos de capotas. Para una instalación permanente, se
necesita un sistema jo de ventilación.
Longitud del sistema de ventilación
Conexión del ducto de escape
1.
Si se conecta a un ducto de escape existente, asegúrese de
que el mismo esté limpio.
2.
Con una abrazadera de 4" (102 mm), conecte el ducto de
escape a la salida de ventilación en la secadora.
3. Apriete la abrazadera de manguera con un destornillador Phillips.
4. Cerciórese de que el ducto de escape esté asegurado a la
capota de ventilación con una abrazadera de 4" (102mm).
5. Mueva la secadora a su posición nal. No aplaste ni retuerza
el conducto de ventilación. Asegúrese de que la secadora
esté nivelada.
NOTA: Se debe usar un manómetro para probar que haya una
ventilación adecuada. Mínimo: 0,01" (0,2 mm). Máximo: 0,6" (16 mm).
