PODŁĄCZENIE ELEKTRYCZNE

Przed podłączeniem płyty do źródła zasilania należy wykonać podłączenie elektryczne.

Przewód zasilający nie wchodzi w skład zestawu, należy pamiętać, aby przygotować własny przewód zasilający.

Instalacja musi być przeprowadzona przez wykwalikowanego pracownika znającego aktualne przepisy dotyczące bezpieczeństwa i instalacji. W szczególności,

instalacja musi być przeprowadzona zgodnie z przepisami obowiązującymi u lokalnego dostawcy prądu.

Upewnić się, że napięcie podane na tabliczce znamionowej znajdującej się w dolnej części urządzenia jest zgodne z napięciem w instalacji domowej.

Obowiązujące przepisy wymagają, by urządzenie było uziemione: należy użyć jedynie przewodów (w tym przewodu uziemiającego) o odpowiednim rozmiarze.

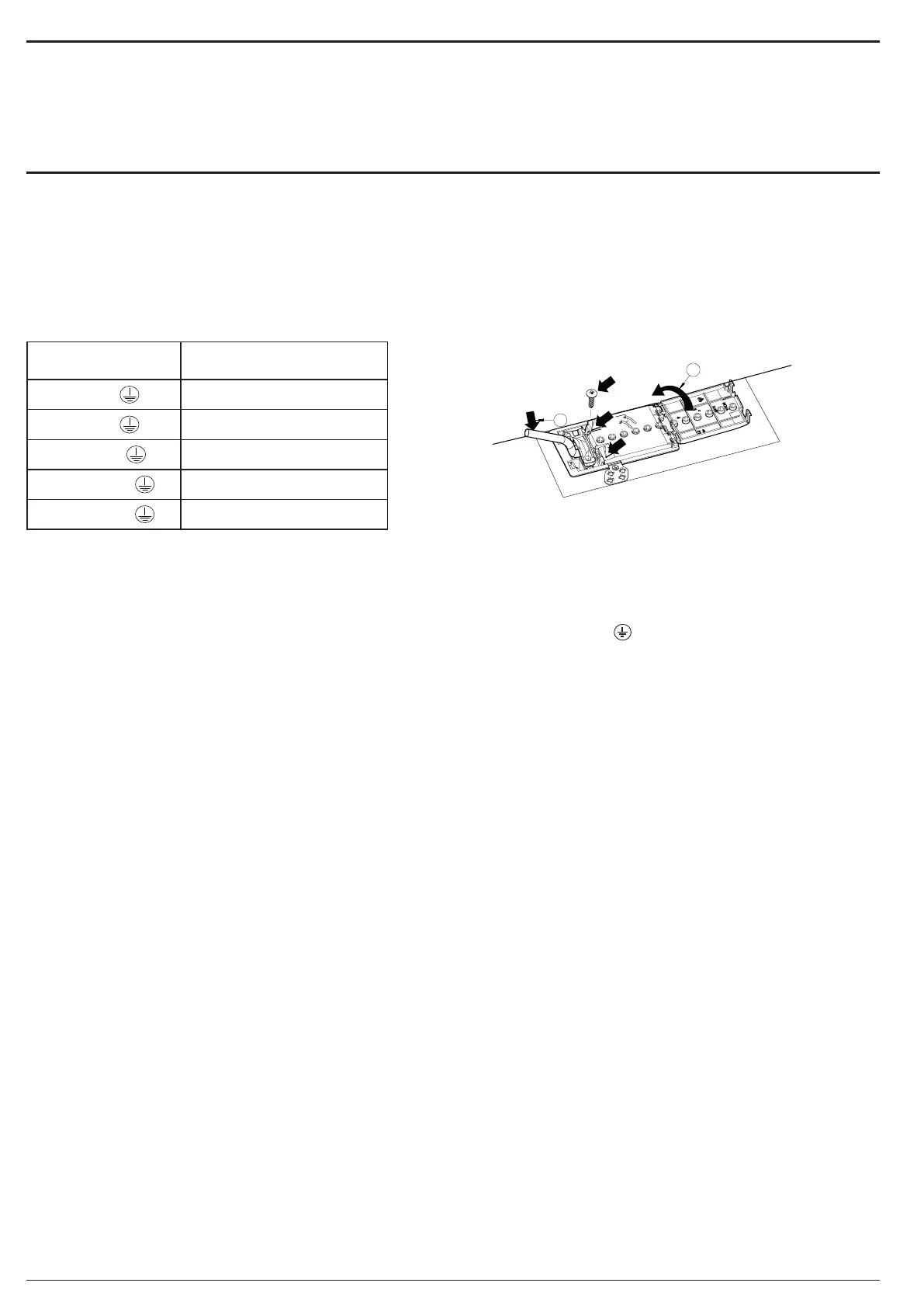

PODŁĄCZENIE DO BLOKU ZACISKÓW

Do podłączenia elektrycznego należy użyć przewodu typu H05RR-F albo H05V2V2-F, zgodnie ze specykacją określoną w poniższej tabeli.

NAPIĘCIE

ELEKTRYCZNE

PRZEWODY

ILOŚĆ x ROZMIAR

220-240V ~ +

3 x 4 mm

230-240V ~ +

3 x 4 mm

(tylko Australia)

220-240V 3~ +

4 x 1,5 mm

380-415V 3N~ +

5 x 1,5 mm

380-425V 2N~ +

4 x 1,5 mm

Urządzenie należy podłączyć do zasilania elektrycznego za pomocą wielobiegunowego wyłącznika o minimalnym odstępie pomiędzy stykami

wynoszącym 3mm.

UWAGA: kabel zasilający musi być wystarczająco długi, tak aby można wyjąć płytę kuchenną z blatu i musi być tak usytuowany, aby zapobiec uszkodzeniu lub

przegrzaniu spowodowanemu kontaktem z podstawą płyty.

UWAGA: żółto-zielony przewód uziemienia powinien zostać podłączony do zacisku oznaczonego symbolem

i musi być dłuższy niż inne przewody.

• Zdjąć zewnętrzną osłonę z kabla zasilającego na długości ok. 70 mm (B).

• Zdjąć osłonę z przewodów na długości ok. 10 mm. Następnie włożyć przewód zasilający do zacisku i podłączyć przewody do bloku zacisków zgodnie ze

schematem podłączenia znajdującym się obok samego bloku zacisków.

• Zamocować kabel zasilający (B) za pomocą zacisku.

• Zamknąć blok zacisków za pomocą pokrywy (A).

• Po wykonaniu połączenia elektrycznego należy włożyć płytę kuchenną od góry i zaczepić ją na sprężynach mocujących, tak jak to pokazano na rysunku.

PUSH

DEMONTAŻ PŁYTY:

Aby wyjąć płytę, najpierw należy ją odłączyć od zasilania elektrycznego. Zdecydowanie zaleca się uwolnienie spodniej części z piekarnika, szuady, separatora

lub innych zamontowanych elementów. Umożliwi to technikowi uzyskanie dostępu do dolnej części płyty w celu odkręcenia śrubokrętem czterech zacisków,

podniesienia płyty i wyjęcia jej bez uszkodzenia blatu.
