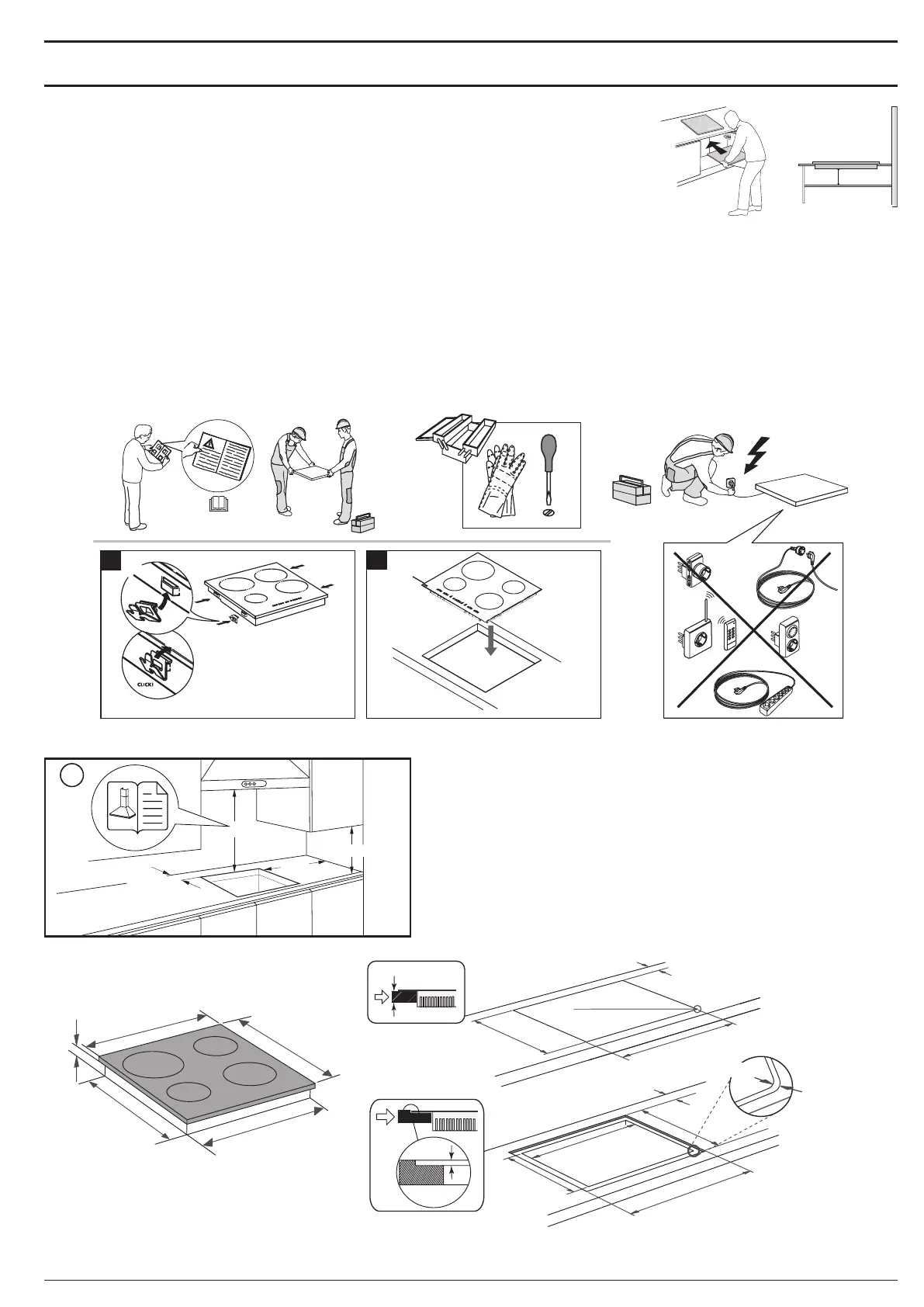

INSTALACJA

• Płyta grzewcza musi być wpuszczona w blat o głębokości co najmniej 20 mm.

• Nic nie może się znajdować między płytą kuchenna a piekarnikiem (prowadnice poprzeczne, wsporniki,

etc.).

• Upewnić się, że przewód zasilający jest wystarczająco długi, aby umożliwić wygodne podłączenie.

• Odległość między dolną powierzchnią szklano-ceramicznej płyty grzejnej a szafką lub panelem

oddzielającym musi wynosić przynajmniej 20 mm.

• Dla wbudowanych wymiarów i instalacji patrz rysunek w tym paragrae.

• Należy zachować minimalną odległość między płytą kuchenną a okapem znajdującym się nad płytą. Więcej

informacji na ten temat znajduje się w podręczniku użytkownika okapu.

• Po wyczyszczeniu powierzchni płyty kuchennej nałożyć na nią załączoną uszczelkę (chyba że została już założona).

• Nie instalować płyty kuchennej nad zmywarką bądź pralką, aby zapobiec przedostawaniu się pary lub wilgoci do obwodów elektronicznych –

mogłyby one ulec uszkodzeniu.

• Jeśli piekarnik jest zainstalowany pod płytą kuchenną, należy upewnić się, że jest wyposażony w system chłodzący. Jeśli temperatura obwodów elektronicznych

przekroczy maksymalną dozwoloną temperaturę, płyta kuchenna automatycznie się wyłączy; W takim przypadku należy odczekać kilka minut, aż wewnętrzna

temperatura obwodów elektronicznych osiągnie dozwoloną wartość – w tym momencie będzie możliwe ponowne włączenie płyty grzejnej.

USYTUOWANIE PŁYTY GRZEJNEJ

Po wykonaniu podłączenia elektrycznego (patrz rozdział ”Podłączenie elektryczne”), umieścić każdy zacisk mocujący w odpowiednim otworze na bocznych stronach

płyty grzejnej, tak jak zostało to pokazane na rysunku. Następnie wepchnąć płytę grzejną do wnętrza wyciętego otworu i sprawdzić, czy płyta jest ułożona płasko i

równolegle do blatu. Zaciski mocujące są zaprojektowane dla każdego typu materiału, z którego robione są blaty kuchenne (drewno, marmur, etc).

WYMIARY I ODLEGŁOŚCI KTÓRE NALEŻY ZACHOWAĆ

Min. 40 cm

Min. 5 cm

Min.10 cm

552 mm

42 mm

510 mm

580 mm

Min. 6,5 mm

Max. 8 mm

490 - 492 mm

560 - 562 mm

Min. 50 mm

Min.

20 mm

11,5 mm

583 - 585 mm

490 - 492 mm

513- 515 mm

560 - 562 mm

Min. 6,5 mm

6 mm

482 mm

Min. 50mm

min. 20 mm
