3
J1 L-N Alimentazione 230 Vac 50/60 Hz
J2 1 Contatto impulso singolo (NA) K
2 Comune dei contatti
3 Contatto fotocellule (NC)
4 Comune dei contatti
5 Contatto costa in apertura e chiusura (NC)
6 Comune dei contatti
7 Positivo Lampeggiatore (max 20 W)
8 Positivo per alimentazione autotest costa a 24
Vdc
9 Positivo alimentazione accessori a 24 Vdc
10 Negativo per alimentazione accessori a 24 Vdc
J3 11 Alimentazione illuminatore (24 Vdc)
12 Collegamento led rosso batteria scarica inserito
nell’illuminatore
13 Contatto impulso singolo K Cover (NA) su
illuminatore
14 Comune dei contatti
J4 15 Massa antenna
16 Centrale antenna
J5 MOTOR + Connettore faston collegamento motore filo rosso
MOTOR – Connettore faston collegamento motore filo nero
J6 ENCODER S Connettore faston collegamento encoder filo
bianco
ENCODER - Connettore faston collegamento encoder filo nero
J7 Battery Charger Connettore per scheda carica batteria
J8
NON TOCCARE IL PONTICELLO ! SE VIENE
RIMOSSO L’OPERATORE NON FUNZIONA!
J9 LSC Contatto finecorsa che ferma la chiusura
LSO Contatto finecorsa che ferma l’apertura
COM Comune dei contatti
J10 Connettore per innesto scheda SLAVE 2° motore
J11 RADIO Modulo radio incorporato
J12 PRI TRANSF Connettori faston per collegamento primario del
trasformatore
J13 SEC TRANSF Connettori faston per collegamento secondario
trasformatore
VR1 TRIMMER RUN Trimmer di regolazione dell’alta velocità
VR2 TRIMMER
LOW SPEED
Trimmer di regolazione della bassa velocità
VR3 TRIMMER TCA Trimmer di regolazione tempo chiusura
automatica. Di default NON ABILITATO e LED
DL9 SPENTO
JP1 Abilitazione cancellazione codici radio
JP2 A disposizione per implementazioni future
P1 S1-PROG. Pulsante di programmazione
F1 T3,5A Fusibile di protezione alimentazione di rete
F2 T8A Fusibile di protezione motore
TF Trasformatore 130 VA

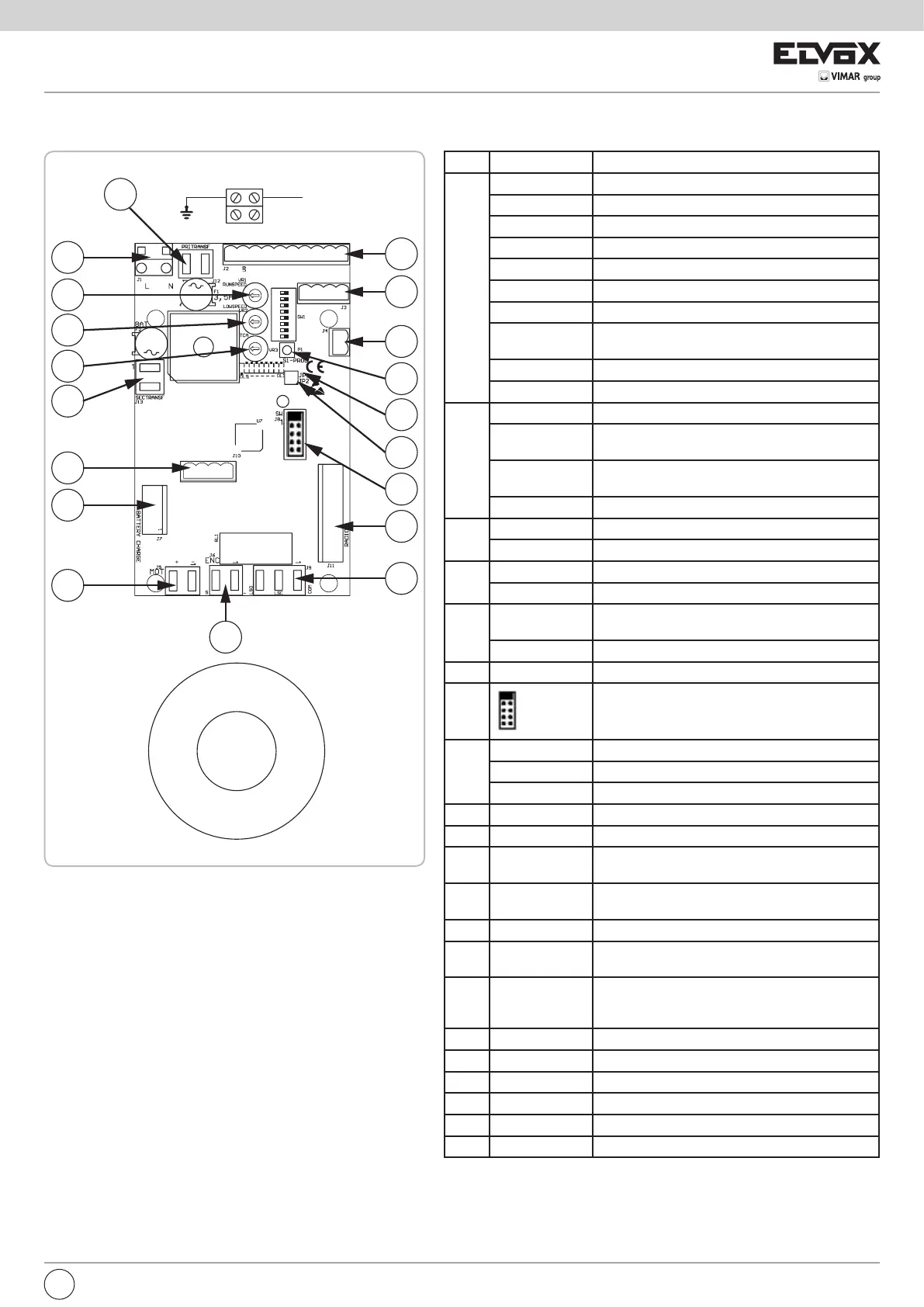

A - CONNESSIONI
1
11
15
16
121314
2345768910
J12
J1
VR1
VR2
VR3
J13
J10
J7
J5
J6
J2
J3
J4
S1
JP1
JP2
J8
J11
J9
TF
ON
1 2 3 4 5 6 7 8
MOTOR EARTHLINE EARTH
LINEA TERRA MESSA A TERRA MOTORE
I
