19

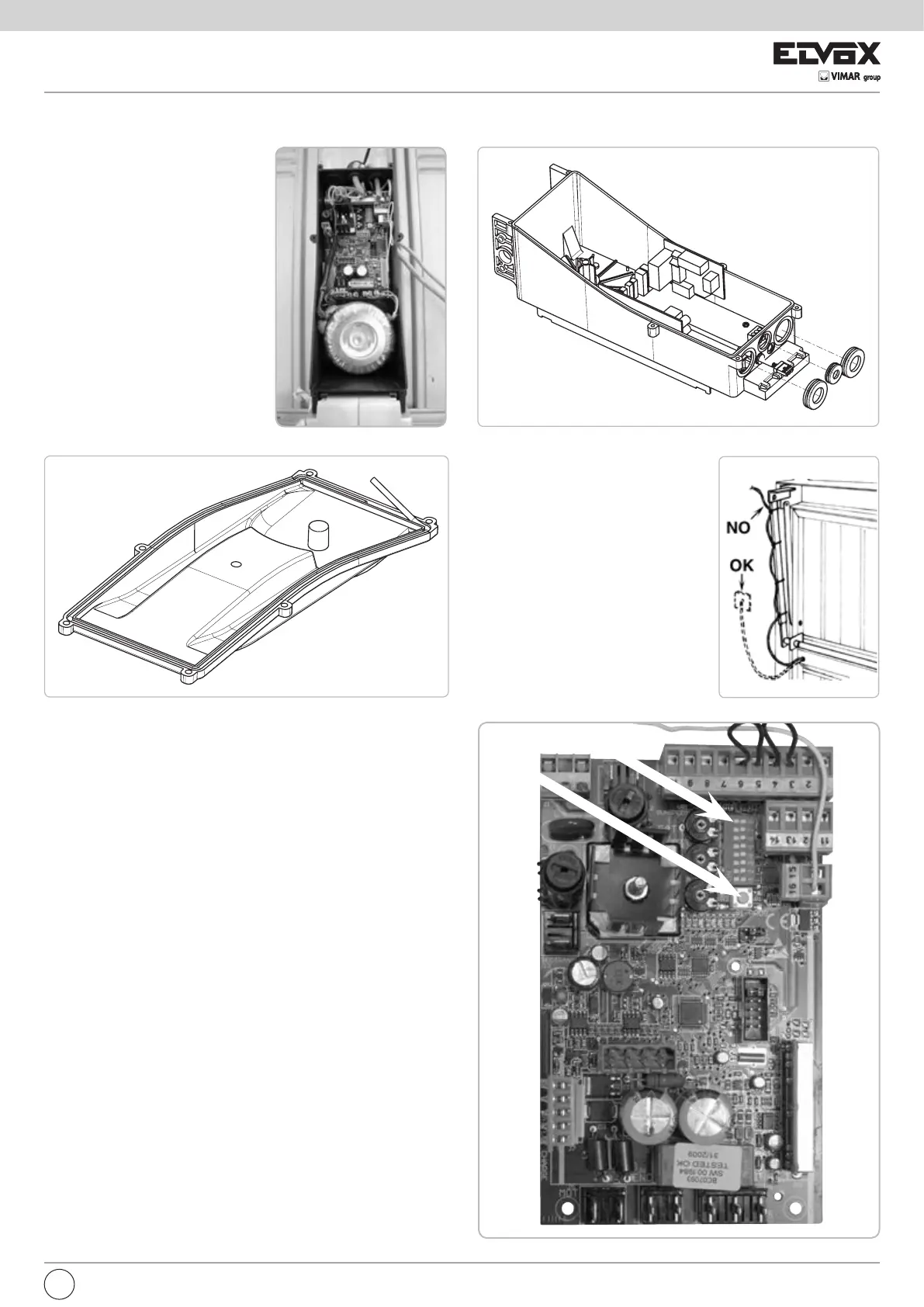

RACCORDEMENT ÉLECTRIQUE
Après avoir ôté le couvercle du
tableau électrique (Fig. 33) effectuer
les raccordements électriques
comme illustré à la Fig. 79 pour
pouvoir commander avec l’aide d’une
personne la porte basculante.
ATTENTION: pour garantir l’IPX4,
il faut nécessairement monter les
passe-câbles en caoutchouc se
trouvant dans le tableau électronique
dans les trous sur le conteneur (Fig.
34) et monter la garniture ronde à fil
ouvert sur le couvercle de fermeture
(Fig. 35).
RÉGLAGE DU FIN DE COURSE
- Positionner le DIP 8 sur ON et appuyer sur la touche se trouvant sur le
tableau électronique (Fig. 37) pour ouvrir la porte basculante. Relâcher
la touche lorsque la porte est complètement ouverte. Dévisser la vis
bloquant la came verte et la faire tourner jusqu’à faire déclencher le
microinterrupteur (Fig. 40).
- Serrer la vis bloquant la came verte (Fig. 41).
- Appuyer sur la touche se trouvant dans le tableau électronique (Fig. 37)
pour refermer la porte basculante. Relâcher la touche lorsque la porte
est complètement fermée. Dévisser la vis bloquant la came rouge et la
faire tourner jusqu’à faire déclencher le microinterrupteur (Fig. 43).
- Serrer la vis bloquant la came rouge (Fig. 44).
- Effectuer un cycle complet d’ouverture et de fermeture pour vérifier que
les cames sont bien positionnées. Corriger la position à l’occurrence.
- Positionner le DIP8 sur OFF.
Pour la connexion des accessoires et les fonctionnalités du tableau,
consulter le chapitre RACCORDEMENTS ÉLECTRIQUES.
Refermer la boîte électrique avec le couvercle en utilisant les 6 vis
fournies.
FIXATION DU CÂBLE
ÉLECTRIQUE
Le câble électrique alimentant l’opérateur
devra être fixé au levier télescopique par
des colliers en plastique comme illustré
à la Fig. 36.
Le câble devra former des courbes afin
que les mouvements de la porte dans
ses mouvements ne soit pas sujets à
des tensions ou des à-coups.
Nous vous conseillons de protéger le
câble à la sortie de l’orifice de la tôle de
la porte avec une gaine pour éviter qu’il
ne se coupe pendant le mouvement.
36
33
34
35
37
DIP 8
FR
