4

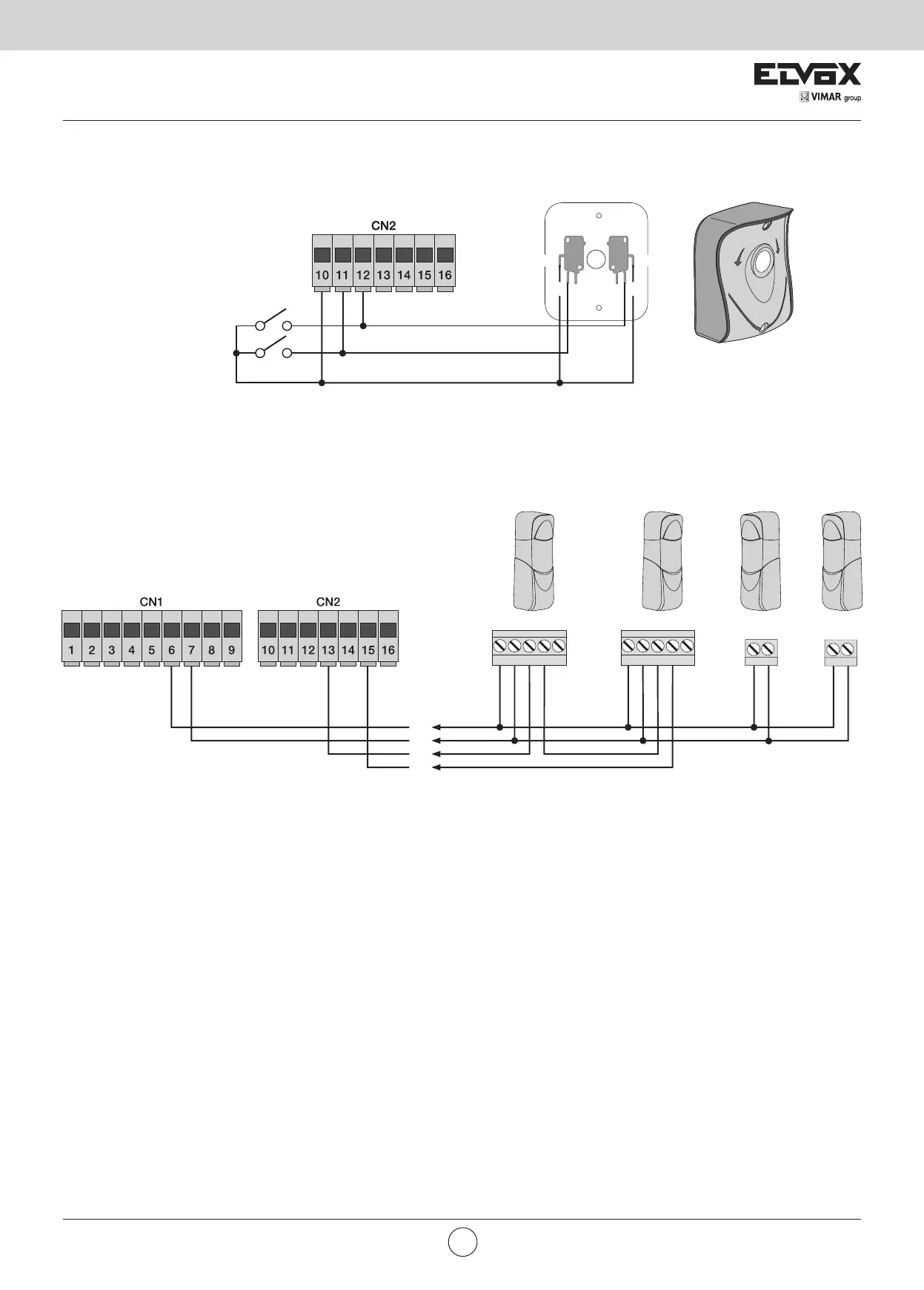

4.3 Collegamento pulsanti di comando e selettore a chiave
Contatti normalmente aperti (i LED rossi AP/CH o APED si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo):
4.4 Collegamento fotocellule
Contatto normalmente chiuso (a fotocellule non impegnate il LED FOTO deve essere acceso), se non utilizzato fare un ponticello tra COM. e
FOTO, è necessario rispettare la polarità per l’alimentazione delle fotocellule:
EDS1
comando apertura pedonale
comando apertura
Fig. 6
Fig. 7
COM COM
N.O. N.O.
N.C. N.C.
RX1
+-CNCN
A+
-
RX2
+-CNCNA
+-
+
COM
FOTO
-
TX1 TX2
IT
