VIMAR group

Predisposizione impianto

4.1 Cablaggio linea alimentazione

All’interno del vano trasformatore è presente un morsetto con fusibile di protezione da 2 AT, collegare la fase nel polo corrispondente al fusibile.

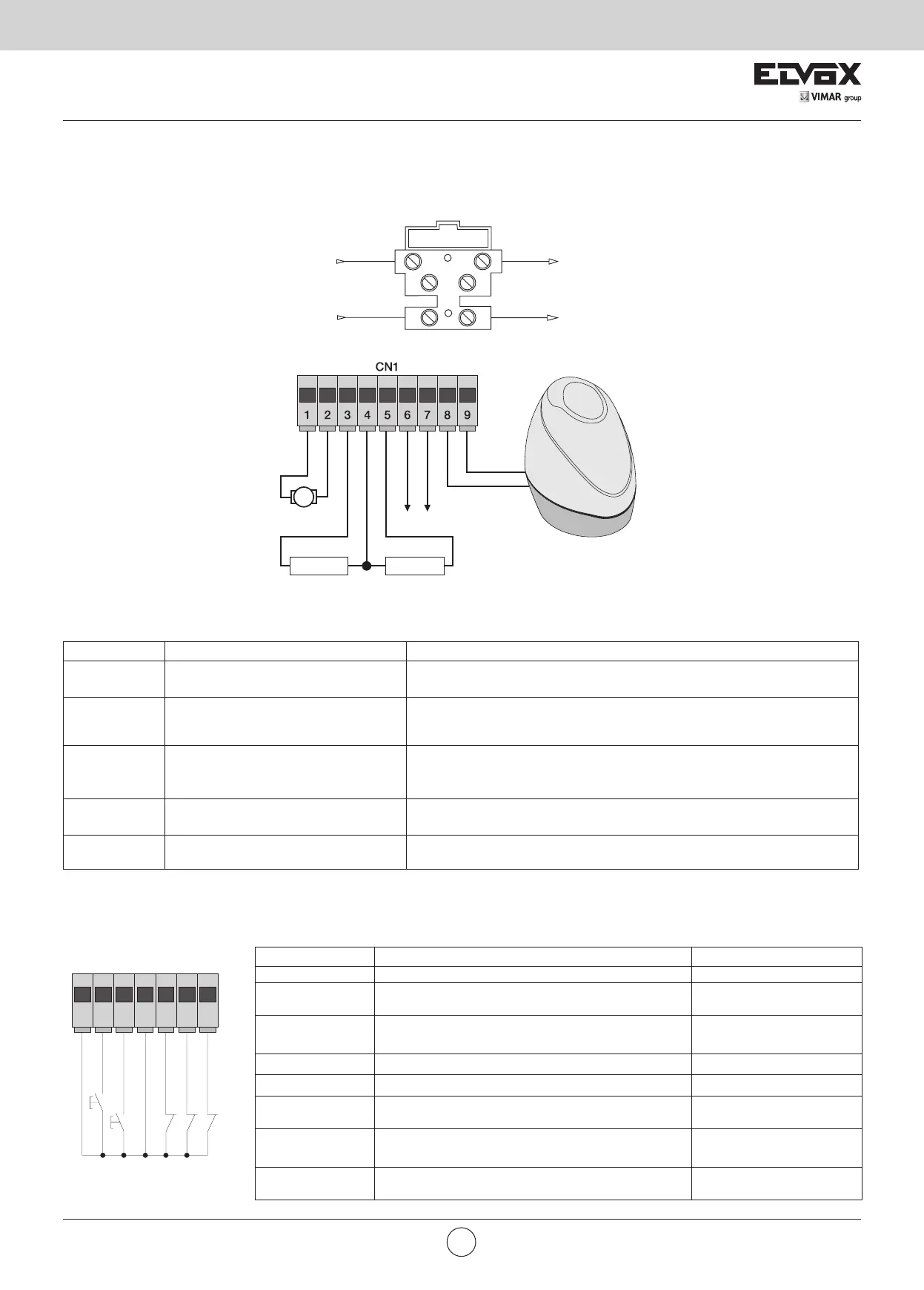

4.2 Cablaggio lampeggiante, luce di cortesia e spia di segnalazione movimento cancello

Morsetti Descrizione Funzione

1-2 Uscita motore Uscita per il comando del motore elettrico a 24 Vdc potenza nominale 50 W (mor-

setto numero 1 bianco, morsetto numero 2 marrone)

3-4 Luce di cortesia o secondo canale radio

Uscita a 24 Vdc massimo carico 85 mA, può essere programmata come uscita

temporizzata (60 secondi) o uscita secondo canale radio, vedi dip switch numero 6

(3 = GND / 4 = +24 Vdc).

4-5 Uscita spia di segnalazione Uscita a 24 Vdc massimo carico 85 mA, lampeggia lentamente durante l’apertura,

acceso a cancello fermo aperto, lampeggio veloce durante la chiusura e spento a

cancello chiuso ( 4 = 24 Vdc / 5 = GND).

6-7 Uscita alimentazione accessori Uscita a 24 Vdc massimo 300 mA per alimentazione delle fotocellule e accessori (6

= +24 Vdc, 7= GND)

8-9 Uscita per lampeggiante Uscita a 24 Vdc massimo carico 15 W per lampeggiante (8 = GND, 9 = + 24 Vdc).

Fusibile 2 A L 250 V (Rete: 230 V, 240 V)

Fusibile 4 A L 250 V (Rete: 110 V, 117 V, 125 V)

Rete

Trasformatore

24 Vdc 15 W max

24 Vdc 120 mA max

Luce di cortesia o

secondo canale radio

24 Vdc 120mA max

spia segnalazione

movimento cancello

Uscita alimentazio-

ne accessori

- + - -+

- +

Motore

elettrico

Fig. 4

Fig. 5

bianco

marrone

N.B.: non modificare il cablaggio dell’uscita motore ( morsetto 1 e 2 ) il dip switch 2-2 seleziona la direzione di apertura.

10 11 12 13 14 15 16

COM

APCH

APED

COM

STOP

FOTO

STPA

CN2

Tabella descrizione ingressi:

la centrale viene fornita con gli ingressi normalmente chiusi ponticellati (stop, foto e stpa) togliere il ponte dall’ingresso che si intende utilizzare.

Numero morsetto Descrizione Tipo ingresso

10-13-18 Comune ingressi di comando (GND permanente) -

11 Ingresso di comando sequenziale, per il comando della

corsa completa del cancello

Normalmente aperto

12 Ingresso di comando sequenziale, per il comando della

corsa pedonale del cancello

Normalmente aperto

14 Ingresso per arresto del cancello Normalmente chiuso

15 Ingresso fotocellula, attivo durante la chiusura Normalmente chiuso

Ingresso bordi o fotocellula interna, attivo durante la chiu-

sura e l’apertura del cancello

Normalmente chiuso

Ingresso finecorsa di apertura con dip 2-2 in off

Ingresso finecorsa di chiusura con dip 2-2 in on

Normalmente chiuso

Ingresso finecorsa di chiusura con dip 2-2 in off

Ingresso finecorsa di apertura con dip 2-2 in on

Normalmente chiuso

La somma degli assorbimenti delle uscite 2CAN, AUX e -VA non deve soperare i 500mA.
