13F1 - 13F2.1

49400646C0 01 2107

Foglio istruzioni multilingua - Multilanguage instructions sheet - Feuille d’instructions multilangues - Mehrsprachig-Gebrauchsinformation -

Hoja de instrucciones multilingüe - Folheto de instruções multilingue - Πολυγλωσσικό φύλλο οδηγιών -

   

•

Morsettiera estraibile

•

Removable terminal block

•

Bornier amovible

•

Herausnehmbare Klemmenleiste

•

Caja de bornes extraíble

•

Placa de bornes extraível

•

Αφαιρούμενη κλέμα

•     

• Ingresso video per telecamera esterna (anima coassiale) • Video input for external camera (coaxial core) • Entrée vidéo pour caméra extérieure (âme coaxiale) • Videoeingang für externe Kamera (Koaxialkern)

• Entrada vídeo para cámara externa (núcleo coaxial) • Entrada de vídeo para telecâmara externa (núcleo coaxial) • Είσοδος εικόνας για εξωτερική κάμερα (ομοαξονικός πυρήνας) •

(   )     

• Massa (riferimento per PA, AC+, V, CA) • Ground (reference for PA, AC+, V, CA) • Masse (référence pour PO, CO+, V, CA) • Masse (Bezug für PA, AC+, V, CA)

• Masa (referencia para PA, AC+, V, CA) • Massa (referência para PA, AC+, V, CA) • Γείωση (για PA, AC+, V, CA) •

(PA, AC+, V, CA   ) 

• Ingresso per sensore porta aperta (rif. al morsetto M) • Input for door open sensor (ref. to terminal M) • Entrée pour capteur de porte ouverte (réf. à la borne M). • Eingang für Sensor Tür oen (bezogen auf Klemme M).

• Entrada para sensor de puerta abierta (ref. borne M). • Entrada para sensor de porta aberta (ref. ao terminal M). • Είσοδος για αισθητήρα ανοικτής πόρτας (για την επαφή κλέμας M). •

(M     )    

• Comando apriporta (riferimento al morsetto M) • Door open command (reference to terminal M) • Commande ouvre-porte (référence à la borne M). • Türönersteuerung (bezogen auf Klemme M).

• Mando abrepuertas (ref. borne M). • Comando de abertura da porta (referência ao terminal M). • Διάταξη ελέγχου ανοίγματος πόρτας (για την επαφή κλέμας M). •

(M     )   

AC+

• Alimentazione supplementare (+ art. 6923) • Additional power supply (+ art. 6923) • Alimentation supplémentaire (+ art. 6923) • Zusätzliche Versorgung (+ Art. 6923)

• Alimentación adicional (+ Art. 6923) • Alimentação suplementar (+ art. 6923) • Συμπληρωματική τροφοδοσία (+ κωδ. 6923) •

(6923  +)   

• Bus •

Bus 

• Bus •

Bus 

S-

• Uscita serratura 12Vcc (-) • 12Vdc lock output (-) • Sortie gâche 12Vcc (-) • Ausgang Türschloss 12VDC (-)

• Salida cerradura 12 Vcc (-) • Saída do trinco 12Vcc (-) • Έξοδος κλειδαριάς 12Vcc (-) •

(-)    12  

S+

• Uscita serratura 12Vcc (+) • 12Vdc lock output (+) • Sortie gâche 12Vcc (+) • Ausgang Türschloss 12VDC (+)

• Salida cerradura 12 Vcc (+) • Saída do trinco 12Vcc (+) • Έξοδος κλειδαριάς 12Vcc (+) •

(+)    12  

• Nota: La distanza massima dei collegamenti ai morsetti V, M, CA, PA, AC+ e S-, S+ è di 10 m. • Note: The maximum connection distance to terminals V, M, CA, PA, AC+ and S-, S+ is 10 m.

• Remarque : la distance maximale des connexions aux bornes V, M, CA, PA, AC+ et S-, S+ est de 10 m. • Hinweis: Die maximale Anschlusslänge an Klemmen V, M, CA, PA, AC+ und S-, S+ beträgt 10 m.

• Nota: La distancia máxima de las conexiones a los bornes V, M, CA, PA, AC+ y S-, S+ es de 10 m. • Nota: A distância máxima das ligações aos terminais V, M, CA, PA, AC+ e S-, S+ é de 10 m.

• Σημείωση: Η μέγιστη απόσταση των συνδέσεων στις επαφές κλέμας V, M, CA, PA, AC+ και S-, S+ είναι 10 m. •

. 10  +V, M, CA, PA, AC+ e S-, S       :

V M PA

AC+

B2 S- S+

• Morsettiera di collegamento

• Connection terminal block

• Bornier de connexion

• Anschlussklemmenleiste

• Caja de bornes de conexión

• Placa de terminais de ligação

• Κλέμα σύνδεσης

•  

56 4789

1 -

LED illuminazione

campo di ripresa

2 -

Telecamera

3 -

Tasto chiamata P1

4 -

Morsettiera di

collegamento

5 -

Tasto programmazione

(PRG)

6 -

Dip Switch di

configurazione (CFG/ID)

7 -

Tasto reset (RST)

8 -

Connettore per

programmazione da

software (SER)

9 -

Connettore per tasto

chiamata P2 (LED/P2)

10 -

Altoparlante

11 -

Volume MIcrofono

12 -

Bilanciamento

13 -

Volume altoparlante

14 -

Tempo attivazioni

1 -

Recording range lighting

LED

2 -

Camera

3 -

P1 call button

4 -

Connection terminal

block

5 -

Programming button

(PRG)

6 -

Configuration dip switch

(CFG/ID)

7 -

Reset button (RST)

8 -

Connector for

programming via

software (SER)

9 -

Connector for P2 call

button (LED/P2)

10 -

Speaker

11 -

Microphone Volume

12 -

Balancing

13 -

Speaker Volume

14 -

Activation time

1 -

Led d'éclairage du

champ de vision

2 -

Caméra

3 -

Touche d’appel P1

4 -

Bornier de connexion

5 -

Touche de

programmation (PRG)

6 -

Dip-Switch de

configuration (CFG/ID)

7 -

Touche de

réinitialisation (RST)

8 -

Connecteur pour la

programmation à partir

du logiciel (SER)

9 -

Connecteur pour touche

d’appel P2 (LED/P2)

10 -

Haut-parleur

11 -

Volume micro

12 -

Balance

13 -

Volume haut-parleur

14 -

Temps activations

1 -

LEDs de iluminação da

zona de captação de

imagem

2 -

Câmara

3 -

Tecla de chamada P1

4 -

Placa de terminais de

ligação

5 -

Tecla de programação

(PRG)

6 -

Dip Switch de

configuração (CFG/ID)

7 -

Tecla reset (RST)

8 -

Conector para

programação a partir do

software (SER)

9 -

Conector para tecla de

chamada P2 (LED/P2)

10 -

Altifalante

11 -

Volume do microfone

12 -

Balanceamento

13 -

Volume do altifalante

14 -

Tempo de ativações

1 -

LEDs zur Beleuchtung

des Aufnahmebereichs

2 -

Kamera

3 -

Ruftaste P1

4 -

Anschlussklemmenleiste

5 -

Programmiertaste (PRG)

6 -

Dip-Schalter für

Konfiguration (CFG/ID)

7 -

Taste Reset (RST)

8 -

Anschluss für

Programmierung über

die Software (SER)

9 -

Verbinder für Ruftaste

P2 (LED/P2)

10 -

Lautsprecher

11 -

Mikrofonlautstärke

12 -

Balance

13 -

Lautsprecher-Lautstärke

14 -

Aktivierungszeit

1 -

Λυχνία LED φωτισμού

περιοχής λήψης

2 -

Κάμερα

3 -

Πλήκτρο κλήσης P1

4 -

Κλέμα σύνδεσης

5 -

Πλήκτρο

προγραμματισμού (PRG)

6 -

Dip Switch

διαμόρφωσης (CFG/ID)

7 -

Πλήκτρο επαναφοράς

(RST)

8 -

Συνδετήρας για

προγραμματισμό από το

λογισμικό (SER)

9 -

Συνδετήρας για πλήκτρο

κλήσης P2 (LED/P2)

10 -

Μεγάφωνο

11 -

Ένταση ήχου

μικροφώνου

12 -

Ισοστάθμιση

13 -

Ένταση ήχου

μεγαφώνου

14 -

Χρόνος ενεργοποίησης

1 -

LED de iluminación del

campo de filmación

2 -

Cámara

3 -

Tecla de llamada P1

4 -

Caja de bornes de

conexión

5 -

Tecla de programación

(PRG)

6 -

Conmutador DIP de

configuración (CFG/ID)

7 -

Tecla reset (RST)

8 -

Conector para

programación con

software (SER)

9 -

Conector para tecla de

llamada P2 (LED/P2)

10 -

Altavoz

11 -

Volumen micrófono

12 -

Balance

13 -

Volumen altavoz

14 -

Tiempo activaciones

1 -

   

2 -

 

3 -

P1  

4 -

  

5 -

(PRG)  

6 -

  DIP 

(CFG/ID)

7 -

(RST)   

8 -

    

(SER)  

9 -

   

(P2 (LED/P2 

10 -

 

11 -

  

12 -



13 -

   

14 -

  

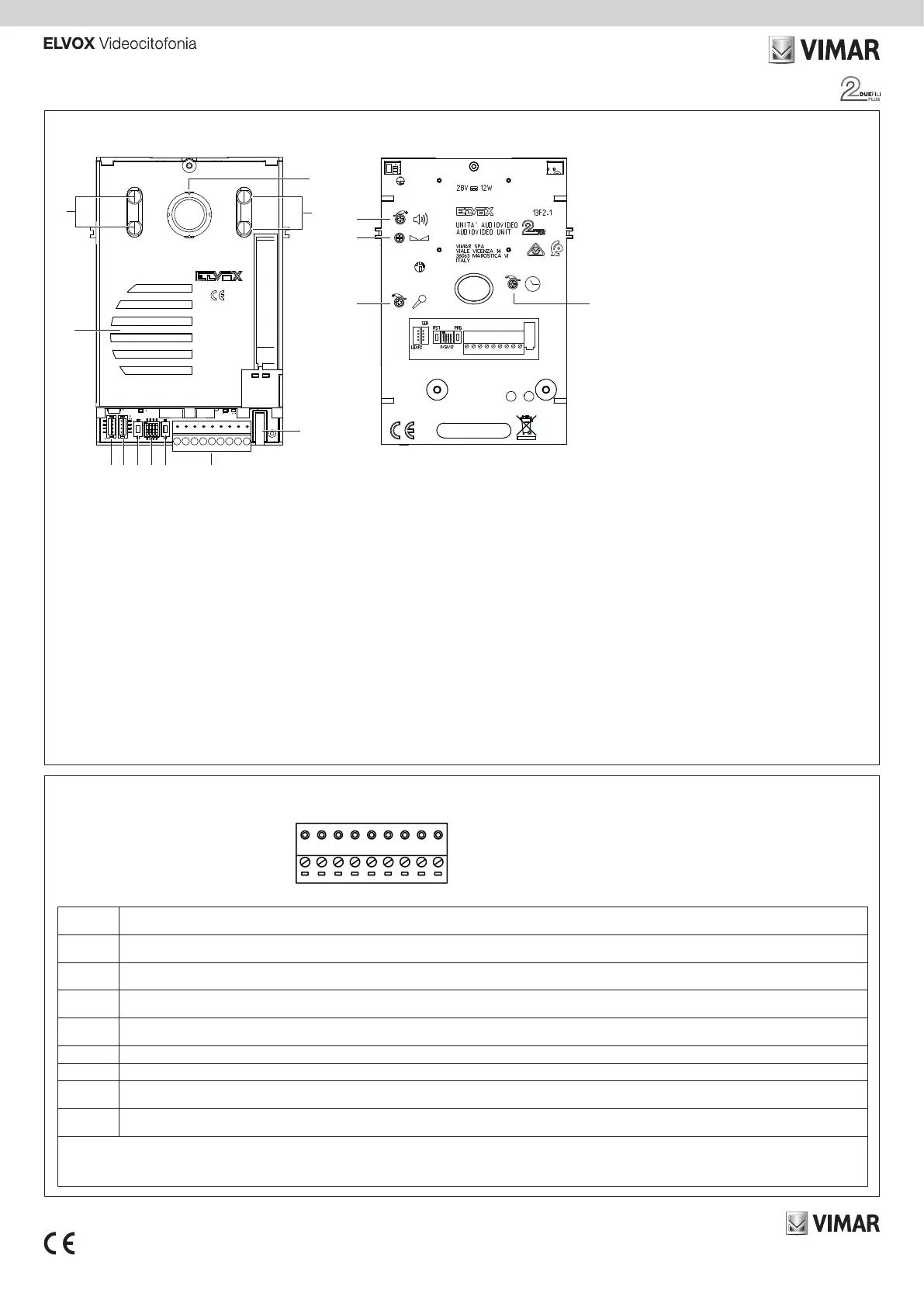

• Vista frontale

• Front view

• Vue frontale

• Ansicht von vorn

• Vista frontal

• Εμπρόσθια όψη

•  
