Руководство по эксплуатации - Русский - RU
11MNVCWASNX_2222_RU

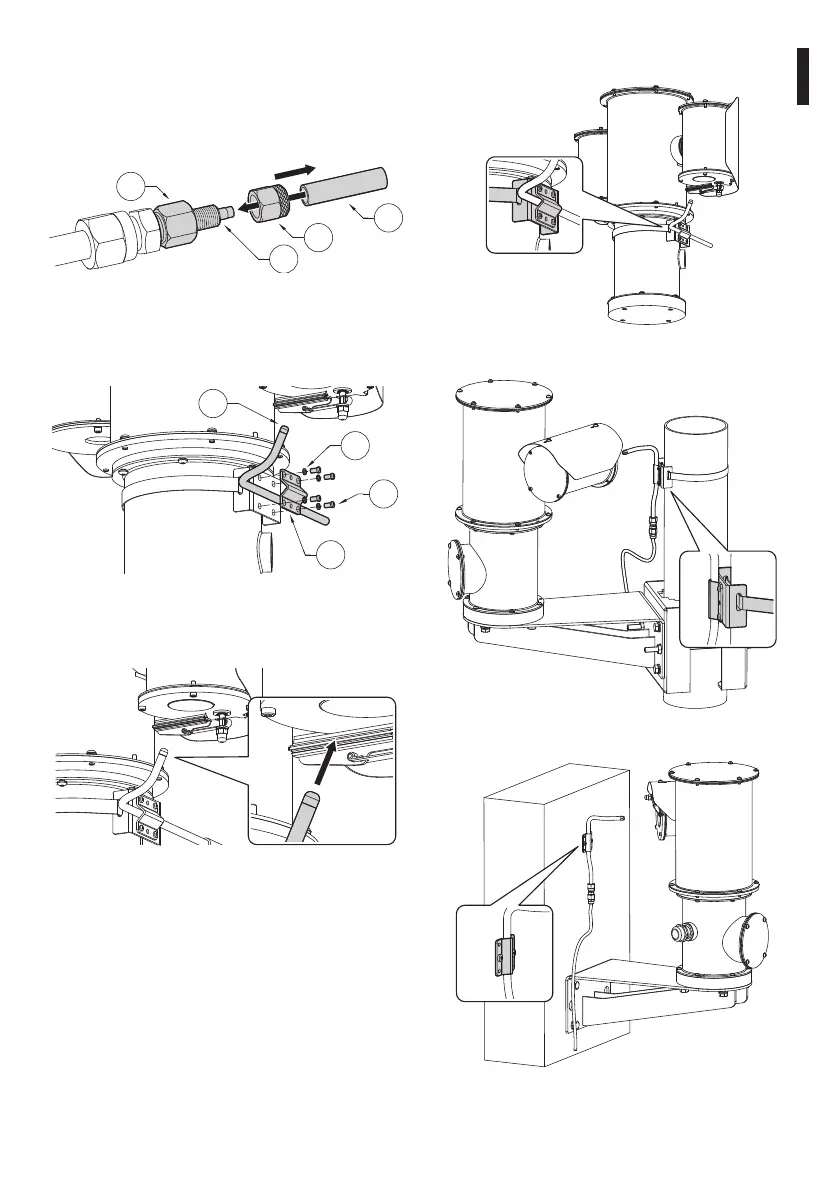

Открутите накатанную гайку (01) на
гидравлическом фитинге (02). Наденьте
накатанную гайку на нагнетательную трубку (03).
Вставьте конец нагнетательной трубки в конусную
часть (04). Затяните гайку фитинга.
02
01
04
03
Рис. 25
Прикрепите полугибкую трубку (01) к опоре
омывателя при помощи пластины (02), винтов (03)
и шайб (04), включенных в комплект.
04
03
01
02
Рис. 26
При выполнении калибровки струи поверните
форсунку в сторону окна кожуха.
Рис. 27
6.4.1 Примеры установки
Рис. 28 Крепление на поворотное устройство.
Рис. 29 Установка на стойку.
Рис. 30 Установка на стену.
