RU - Русский - Руководство по эксплуатации
10 MNVCWASNX_2222_RU

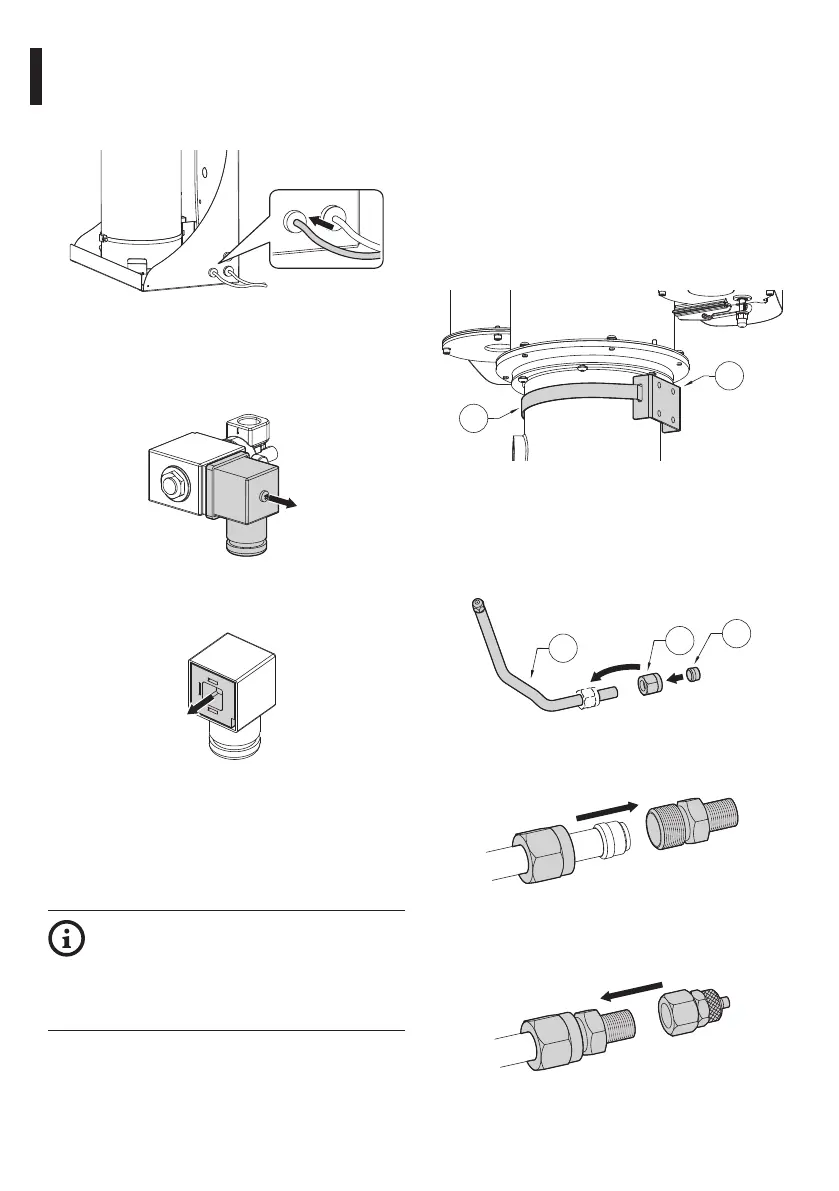

6.2.3 Подключение
электромагнитного клапана
Протяните кабель питания через уплотнительное
кольцо.
Рис. 18
Подключите кабель питания к разъему, как
указано ниже.
Открутите винт и вытащите разъем.
Рис. 19
Вытащите клемму из крышки разъема.
Рис. 20
Открутите и вытащите кабельную муфту. Вставьте
кабель питания и подключите его к клемме.
Верните клемму обратно в разъем и закрепите
кабельную муфту. Подсоедините разъем к катушке
электромагнитного клапана и закрутите винт.
Используйте кабели со следующими
характеристиками.
• Диаметр: от 6mm до 8mm.
• Сечение (Одиночный кабель): 1.5mm²
(15AWG) max.
6.3 Закрытие изделия
После завершения операций по установке и
прокладке кабелей закройте устройство.
6.4 Установка омывателя
(семейства NXPTZ)
Закрепите опору (01) на корпусе поворотного
устройства с помощью соответствующего
металлического зажима (02), входящего в
комплект.
02
01
Рис. 21
Укоротите полугибкую трубку омывателя (1) по
мере необходимости. Открутите гайку (02) от
фитинга и сдвиньте ее на трубку. Вставьте конец
трубки в конусную часть (03).
03
01
02
Рис. 22
Затяните гайку фитинга.
Рис. 23
Затяните гидравлический фитинг.
Рис. 24
