RU - Русский - Руководство по эксплуатации
8 MNVCHOV32_2222_RU
6.4 Подключение линии
питания
ПРЕДУПРЕЖДЕНИЕ! Тип
используемого кабеля должен быть
совместимым с предполагаемым
видом использования. Соблюдайте
действующие в вашей стране правила,
относящиеся к электрическим
установкам.
Подключите защитное заземление к
соответствующей клемме разъема J1.
Кабель заземления должен быть
длиннее двух других кабелей примерно
на 10mm, чтобы предотвратить
его случайное отсоединение при
натягивании.
Вставьте кабели в корпус через кабельные
муфты. Кабельные муфты подходят к проводам,
имеющим диаметр от 5mm до 10mm. Часть
кабеля внутри кожуха должна иметь достаточную
длину и гарантировать подключение. Затяните
соответственно кабельные муфты.
Снимите защитную оплетку с проводов и
подключите их к клеммам (J1, 6.3 Описание платы,
страница 7).

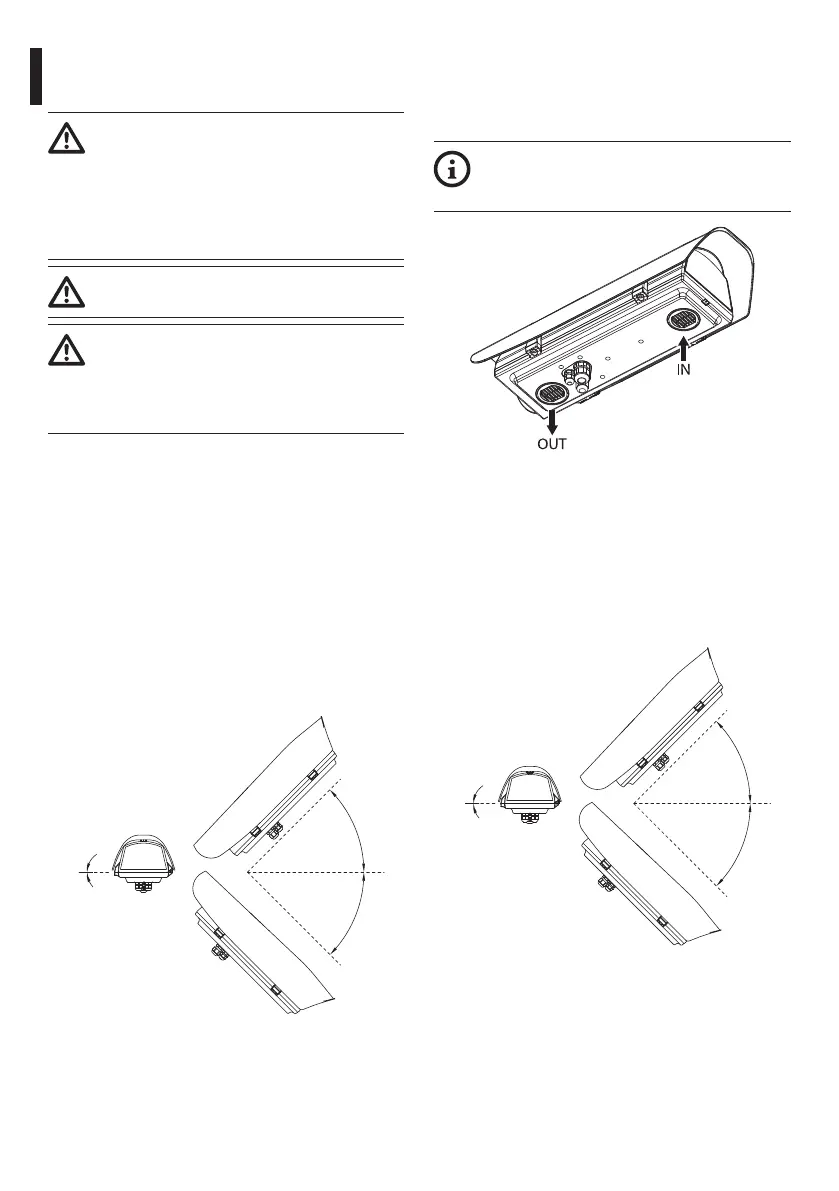

В целях обеспечения соответствующей степени
защиты от непогоды установите кожух на
кронштейн, соблюдая пределы наклона,
указанные на рисунке.
0˚
45°
45°
Рис. 4 Максимальный наклон поперечной оси: 0°.
Максимальный наклон продольной оси: ±45°.
6.5 Установка модели с
двойным фильтром для
воздухообмена
Во время установки обратите внимание
на направление ребер впускного
воздушного фильтра.
Рис. 5
В зависимости от угла наклона кожуха, ребра
фильтра должны располагаться так, чтобы в
случае дождя вода не попадала внутрь:
В целях обеспечения соответствующей степени
защиты от непогоды установите кожух на
кронштейн, соблюдая пределы наклона,
указанные на рисунке.
0˚
45°
45°
Рис. 6 Максимальный наклон поперечной оси: 0°.
Максимальный наклон продольной оси: ±45°.
