Руководство по эксплуатации - Русский - RU
7MNVCHOV32_2222_RU

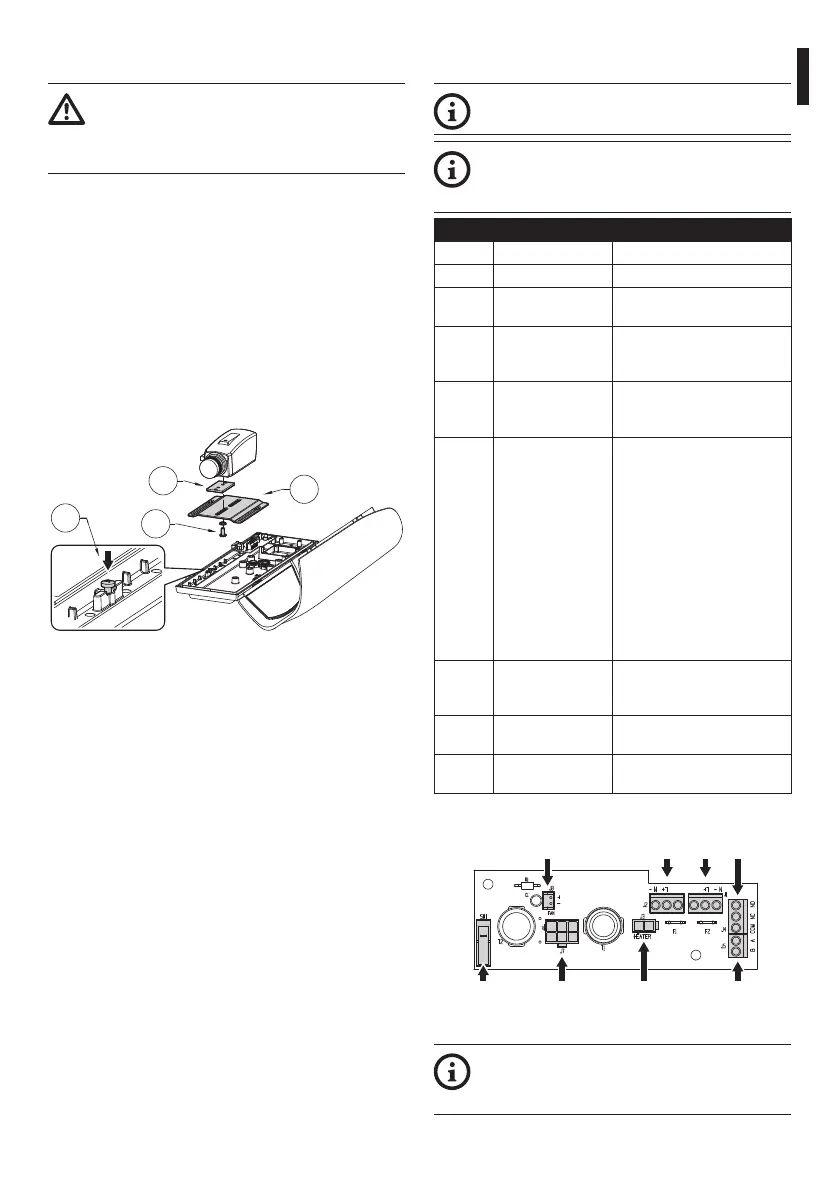

6.2 Установка камеры
Питание может обеспечиваться платой,
предоставляемой вместе с устройством
Убедитесь в правильности значений
напряжения.
Откройте кожух, следуя указаниям в
соответствующем разделе (6.1 Открывание
кожуха, страница 6).
Частично ослабьте крепежные винты (01).
Снимите внутреннюю направляющую (02),
перемещая ее до тех пор, пока не совпадут
отверстия с блокировочными винтами.
Закрепите камеру винтом 1/4". (03). Для
правильного размещения телекамеры и
объектива используйте, при необходимости,
предоставленные прокладки. (04).
01
03
02
03
Рис. 2
Установите внутреннюю направляющую на
прежнее место и затяните винты, которые ранее
были ослаблены.
Снимите защитную оплетку с проводов и
подключите их к клеммам (J5, 6.3 Описание платы,
страница 7).
Жилы кабеля питания камеры должны
удерживаться вместе с помощью стяжного
хомута, расположенного вблизи клеммы.
Размещайте кабели питания отдельно от кабелей
сигнала.
6.3 Описание платы
Плата может отличаться от той, что
указана на рисунке.
Плата, в зависимости от версии
устройства, может не обладать всеми
функциями.
ОПИСАНИЕ ПЛАТЫ
Разъем Функция Примечания
J1 Питание платы (V
IN)
J2 Вспомогательный
выход (VOUT)
Одинаковое напряжение,
которое подаётся на J1
J3 Питание
устройства
нагрева
J4 Контакты
контрольного
переключателя
Только некоторые модели
J5 Питание камеры
(V
OUT)
В зависимости от модели
блока питания, два разъёма
используются по-разному.
Если используется
напряжение 12Vdc разъем A
соответствует полярности
+, а разъем B соответствует
полярности -.
Если используется
напряжение 24Vac разъемы A
и B являются равноценными
и соответствуют напряжению
переменного тока.
J7 Разъем питания/пе
ремычка
Перемычка присутствует
только в моделях с
вентилятором.
J8 Питание
вентилятора
SW1 Контрольный
переключатель
Только некоторые модели
Табл. 1
J1 J4J2J8
J7SW1 J3
J5
Рис. 3
Номинальное сечение используемых
кабелей: от 0.2mm² (24AWG) до 2.5mm²
(13AWG).
