RU - Русский - Руководство по эксплуатации
12 MNVCHGV_2222_RU

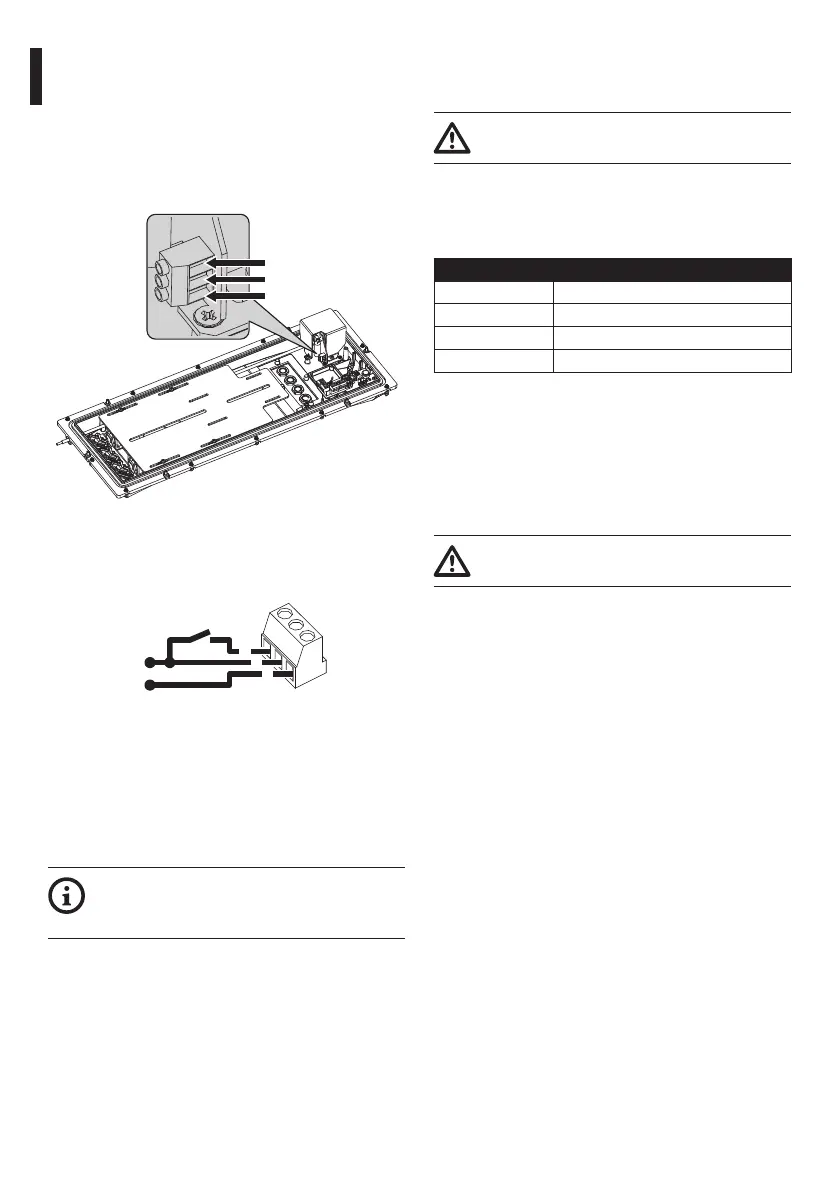

6.10 Подключение
стеклоочистителя
Откройте кожух, следуя указаниям в
соответствующем разделе (6.3 Открывание
кожуха, страница 7).
Определите клемму платы стеклоочистителя.
C
S
P
Рис. 21
Подключите плату стеклоочистителя к сети
питания, как показано на рисунке.
P
S
C
L
N
~
Рис. 22
Нажатие на кнопку активирует стеклоочиститель.
При отпускании кнопки щетка стеклоочистителя
возвращается в исходное положение.
Если есть приемник с функцией управления
стеклоочистителем, подключите клеммы SW, PER
и COM, соответственно, к выводам S, P и C платы.
Номинальное сечение используемых
кабелей: от 0.2mm² (24AWG) до 2.5mm²
(13AWG).
6.11 Подключение сигнального
устройства вскрытия корпуса
Рабочее напряжение выключателя:
макс. 30Vac или макс. 60Vdc.
Найдите на плате клемму датчика вскрытия
(контакты датчика вскрытия, Рис. 20, страница 11).
Выполните подключение в соответствии с
приведенным в таблице описанием.
ПОДКЛЮЧЕНИЕ ДАТЧИКА ВСКРЫТИЯ
контакт Описание
COM Общий контакт реле
NC Нормально замкнутый контакт
NO Нормально разомкнутый контакт
Табл. 2
6.12 Пакет с влагопоглотителем
Достаньте пакетик с влагопоглотителем из
упаковки и разместите его в устройстве.
6.13 Закрывание кожуха
Будьте внимательны при монтаже.
Момент затяжки: 1.6Nm
Закройте футляр, действуя в обратном порядке (
6.3 Открывание кожуха, страница 7).
