Руководство по эксплуатации - Русский - RU
11MNVCHGV_2222_RU

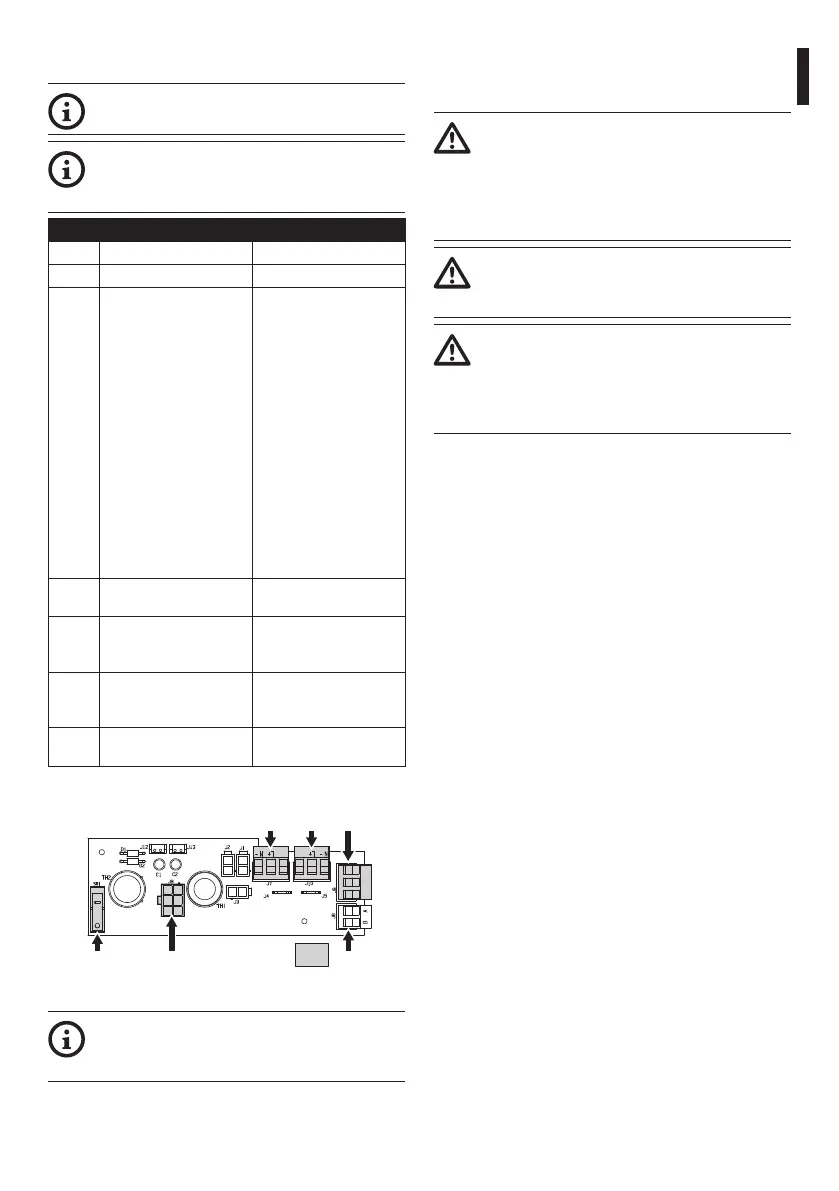

6.8 Описание платы
Плата может отличаться от той, что
указана на рисунке.
Плата, в зависимости от версии
устройства, может не обладать всеми
функциями.
ОПИСАНИЕ ПЛАТЫ
Разъем
Функция Примечания
J6 Питание камеры (V
OUT)
J7 Питание платы (VIN) В зависимости от модели
блока питания, два
разъёма используются
по-разному.
Если используется
напряжение 12Vdc
разъем A соответствует
полярности +, а разъем
B соответствует
полярности -.
Если используется
напряжение 24Vac
разъемы A и B являются
равноценными
и соответствуют
напряжению
переменного тока.
J8 Соединитель для блока
питания/перемычки
J9 Контакты датчика
вскрытия (SW1)
Перемычка присутствует
только в моделях с
вентилятором.
J10 Вспомогательный выход
(V
OUT)
Одинаковое
напряжение, которое
подаётся на J7
SW1 Датчик вскрытия Только некоторые
модели
Табл. 1
J9
J6 J8 SW1
J7 J10
Рис. 20
Номинальное сечение используемых
кабелей: от 0.2mm² (24AWG) до 2.5mm²
(13AWG).
6.9 Подключение линии
питания
ПРЕДУПРЕЖДЕНИЕ! Тип используемого
кабеля должен быть совместимым с
предполагаемым видом использования.
Соблюдайте действующие в вашей
стране правила, относящиеся к
электрическим установкам.
Подключите клемму защитного
заземления к соответствующему
разъему источника питания.
Кабель заземления должен быть
длиннее двух других кабелей примерно
на 10mm, чтобы предотвратить
его случайное отсоединение при
натягивании.
Вставьте кабели в корпус через кабельные
муфты. Кабельные муфты подходят к проводам,
имеющим диаметр от 5mm до 10mm. Часть
кабеля внутри кожуха должна иметь достаточную
длину и гарантировать подключение. Затяните
соответственно кабельные муфты.
Подсоедините провода к клемме (питание платы,
6.8 Описание платы, страница 11).
