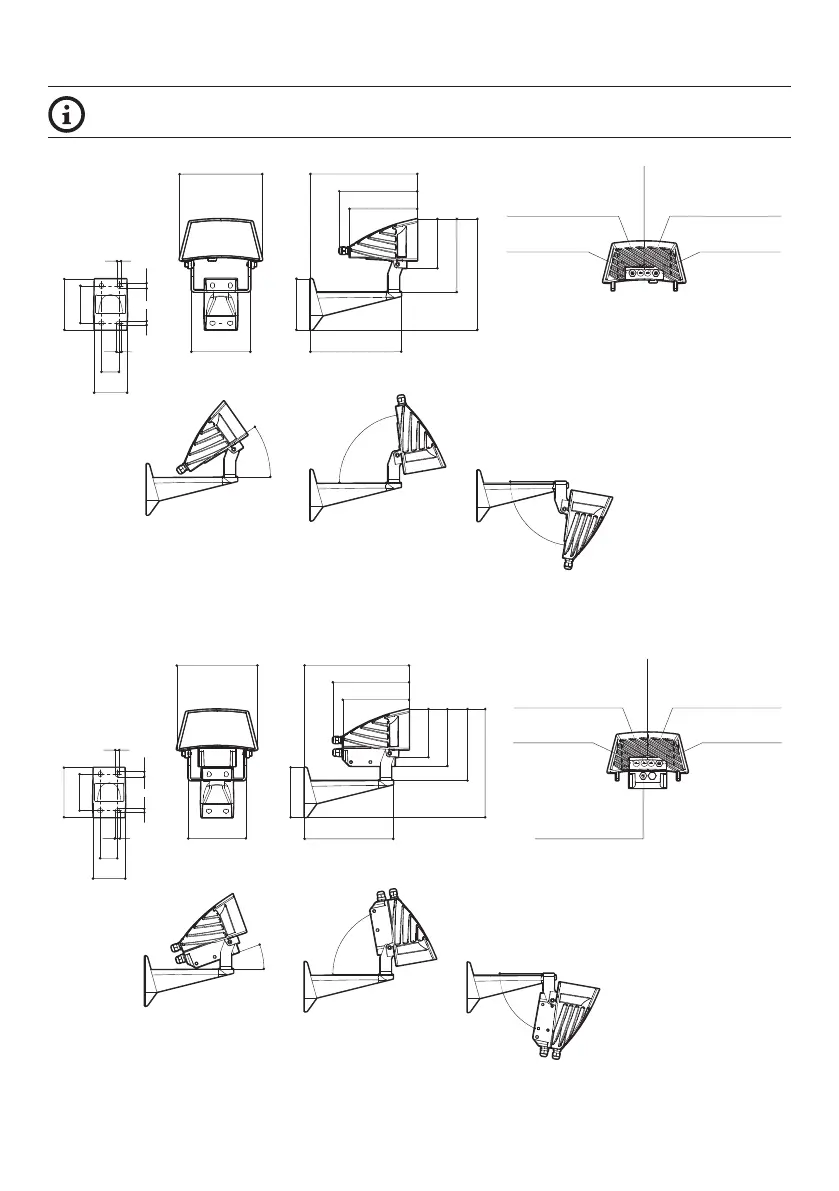

10 Technical drawings
The indicated measurements are expressed in millimetres.
40
75
12
9
85
116
12
187
134
176
242
111
165
251
116
153
206
35°
80°
80°
9
TWILIGHT SENSOR
SIGNAL
CABLE
POWER SUPPLY
CABLE
LED ILLUMINATOR
POWER
ADJUSTMENT
TWILIGHT SENSOR
ACTIVATION THRESHOLD
ADJUSTMENT
Fig. 15 GEKO IRN (from 12Vdc a 24Vdc, 24Vac).
40
75
12
9
85
116
12
9
20°
80°
80°
187
153
242
176
134
116
206
111
132
165
251
POWER SUPPLY CABLE
TWILIGHT SENSOR
SIGNAL
CABLE
POWER SUPPLY
CABLE
LED ILLUMINATOR
POWER
ADJUSTMENT
TWILIGHT SENSOR
ACTIVATION THRESHOLD
ADJUSTMENT
Fig. 16 GEKO IRN (from 100Vac a 240Vac).
