Rev. 3/26/2014 SCTAB, manual.doc
Copyright 2014 Vestil Manufacturing Co.
Page 5 of 14
Item no. Part no. Description Quantity
1 01-510-005 Leg weldment assembly 1
2 01-513-005 Deck, weldment assembly 1
3 01-514-004 Frame, weldment assembly 1
4 01-527-002 Roller, assembly 2
1
/
4
in. x
1
/
2
in. 4
5 68015
3
/
4
in. external retaining ring 12
6 01-113-001 Spacer/shim (machinery bushing) 16
7 01-112-009 Pin, hinge pivot 4
8 99-021-915 Cylinder, hydraulic displacement,1
1
/
2
in. diameter, 7in. stroke 1
9 01-112-010 Pin, cylinder pivot 1
10 64134 Spring pin 1
11 01-118-002 Bolt, cylinder retaining 1
12 36209
1
/
2
in. – 13 plain hex jam nut 1
13 99-140-001 2-speed autoshifter hydraulic foot pump 1

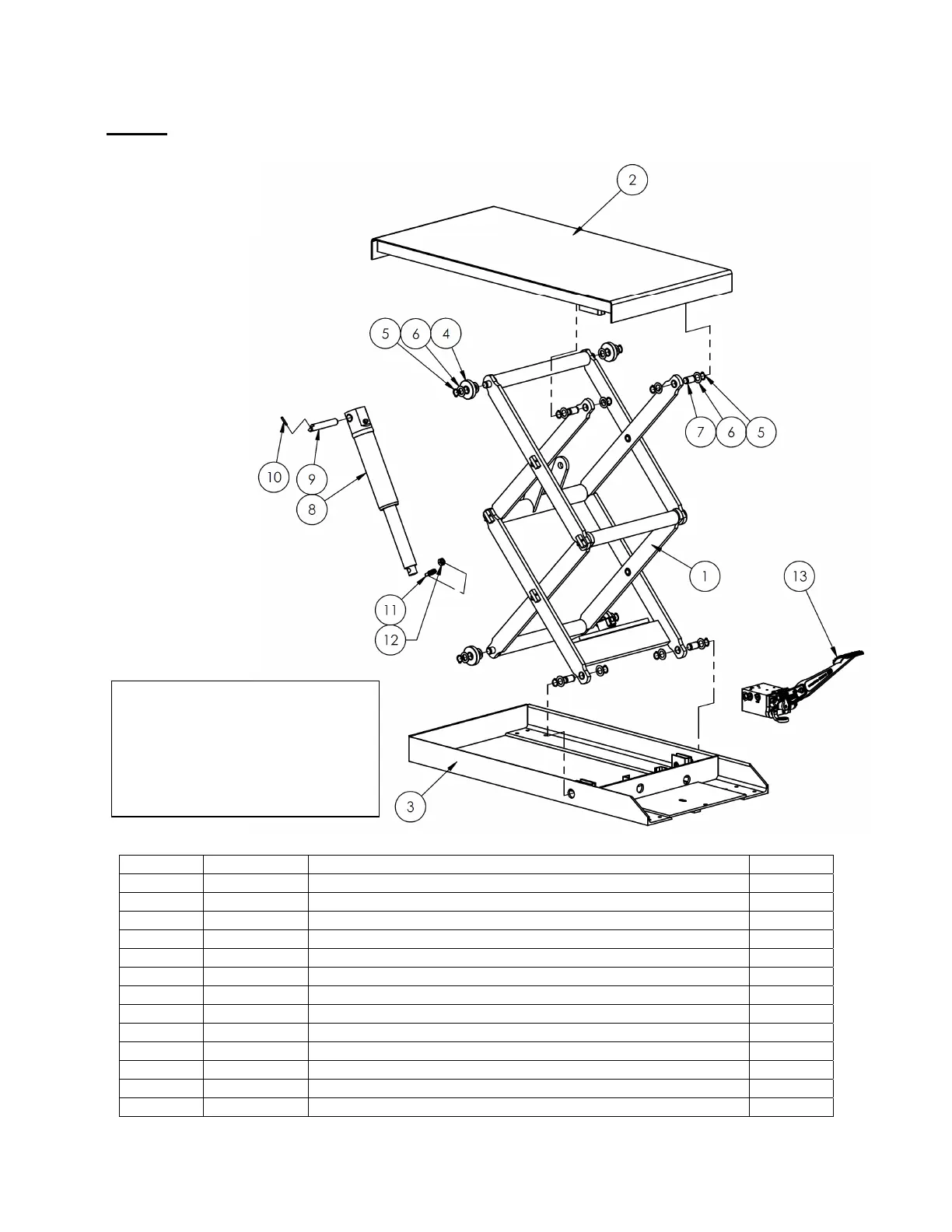

FIG. 2: SCTAB-750D Exploded Parts Diagram & Bill of Materials
To order the following parts kits
listed below, refer to the eight digit
part number:
1) 99-136-006: Cylinder seal kit
(complete set of replacement
seals for hydraulic cylinder)
2) 99-136-013: Foot pump seal kit
