Table of Contents Rev. 7/27/2020 MEZZ-200 MANUAL
Table of Contents Copyright 2020 Vestil Manufacturing Co. Page 7 of 11

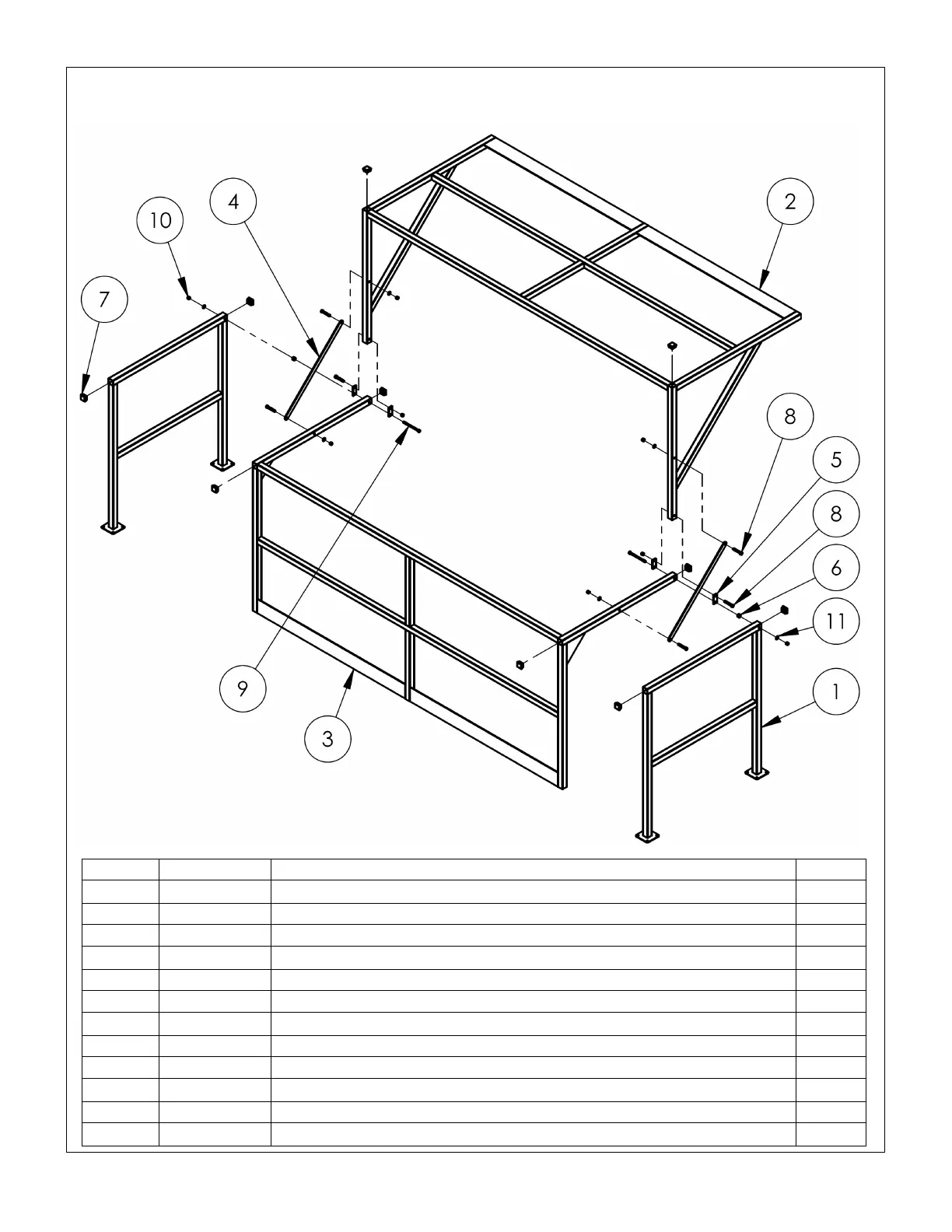

MEZZ-200-DW-SS Exploded View and Bill of Materials
23-006-656
Item
Part no.
Description
Qty.
1
23-514-201
Weldment, frame, side gate
2
2
23-514-199
Weldment, frame, top gate
1
3
23-514-200
Weldment, bottom gate
1
4
23-014-404
Frame, support brace
2
5
23-016-211
Bracket, gate connector
4
6
23-113-009
Spacer, gate spacer
2
7 21-024-016 Cap, square ribbed inserts 10
8
70113
Hex head cap screw, grade 18-8, stainless steel,
3
/
8
”-16x 2
1
/
2
”
6
9
70123
Hex head cap screw, grade 18-8, stainless steel,
3
/
8
”-16x 5”
2
10
70862
Nylon insert lock nut, grade 18-8, stainless steel,
3
/
8
”-16
8
11
71017
Flat washer, grade 18-8, stainless steel,
3
/
8
”
6
*
23-154-018
Replacement hardware kit (ordered separately)
