TABLE OF CONTENTS Rev. 9/30/2021 LAD-FM-PSO, MANUAL
TABLE OF CONTENTS Copyright 2021 Vestil Manufacturing Co. Page 9 of 21

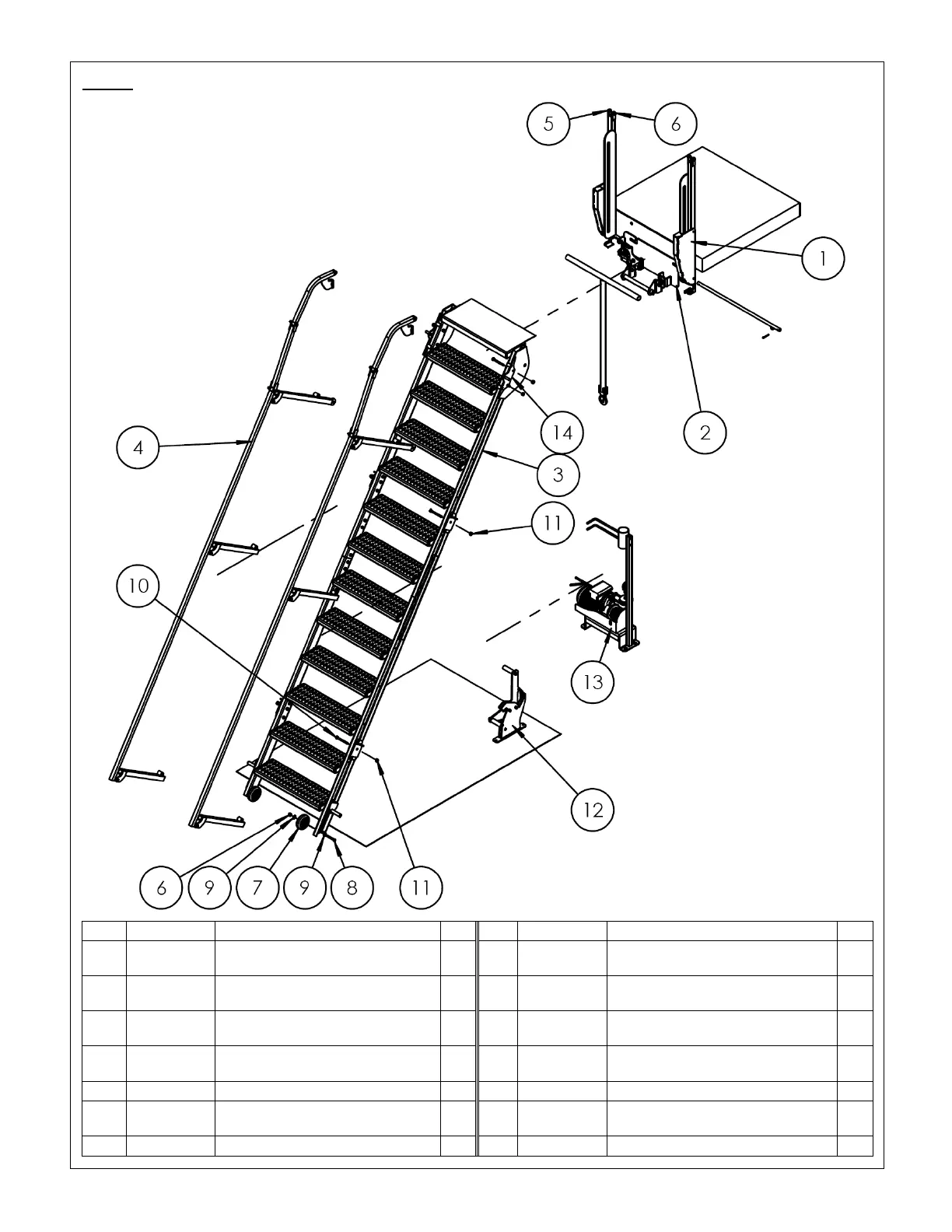

FIG. 6: LAD-FM-120 EXPLODED VIEW AND BILL OF MATERIALS (44-006-715)
Item
Part no.
Description
Qty.
Item
Part no.
Description
Qty.
1
44-516-032 WELDMENT, LADDER MOUNT 1
8
11113
HEX BOLT, GRADE A, PLAIN
FINISH, 3/8"-16 X 2-1/2"
4
2
44-514-131
WELDMENT,MOUNTING LIFT
BRACKET
1
9
33008
FLAT WASHER, LOW CARBON,
USS, ZINC PLATED, 3/8"
4
3
44-514-448 SUB-ASSEMBLY,FRAME,STAIR 1
10
11118
HEX BOLT, GRADE A, ZINC
PLATED, 3/8-16 X 3 3/4"
6
4
44-524-205 ASSEMBLY,HANDRAIL 2
11
36206
NUT, 3/8 - 16 JAM NUT, ZINC
FINISH
8
5
11112
3/8-16 x 2 1/4 LONG HHCS
2
12
44-537-007
LOCK,FOOT LATCH,STORAGE
1
6
37024
NYLON INSERT LOCK NUT,
GRADE 2, ZINC FINISH, 3/8"-16
4
13
44-514-450
SUB-ASSEMBLY, MINI-CABLE
HOIST
1
7
16-132-009
PP-4/1.25-W
2
14
44-516-036
BRACKET,WELDMENT,PIVOT MT.
2
