9/22/2010 FMDL manual, operation instructions.doc

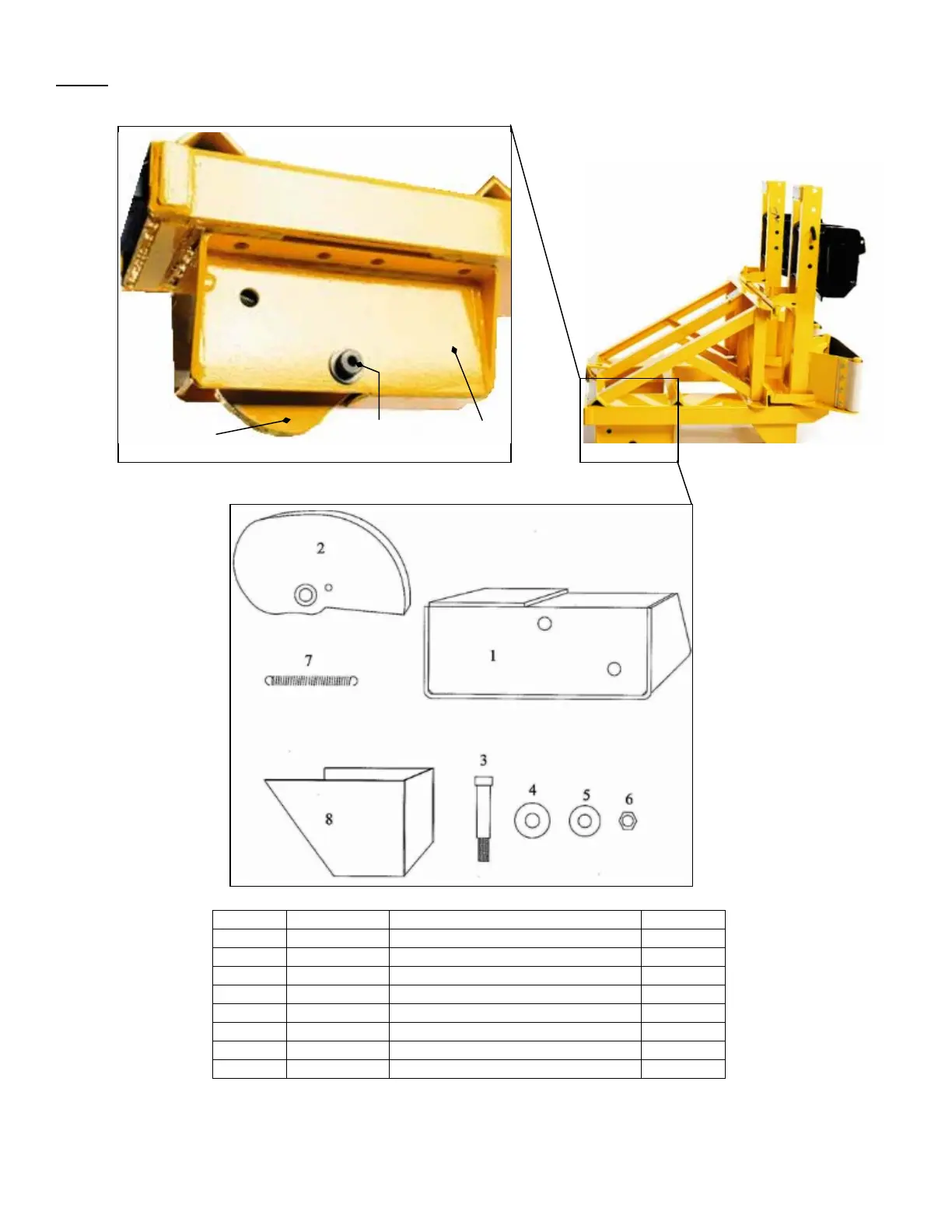

FIG. 2: Cam lock parts diagram (models FMDL-1500 & 2000, and FMDDL-3000 & 4000)
This device functions as a tine lock; it secures the 4 models listed above to the tines of a fork lift.
2 13
,
4
,
5
,
& 6
Item no. Part no. Description Quantity
1 QCH2.5 Cam housing 2
2 QCC2.5 Single cams 2
3 343SHB ¾ in. x 3 in. socket shoulder bolts 2
4 34FW ¾ in. fender washer 2
5 58FW 5/8 in. fender washer 2
6 48SLN 5/8 in. lock nut 2
7 KH100799 Spring 4
8 QCFPS Fork pocket support 2
