Rev. 4/20/2021 CYHT-1, CYHT-2, MANUAL
Copyright 2021 Vestil Manufacturing Corp. Page 3 of 5

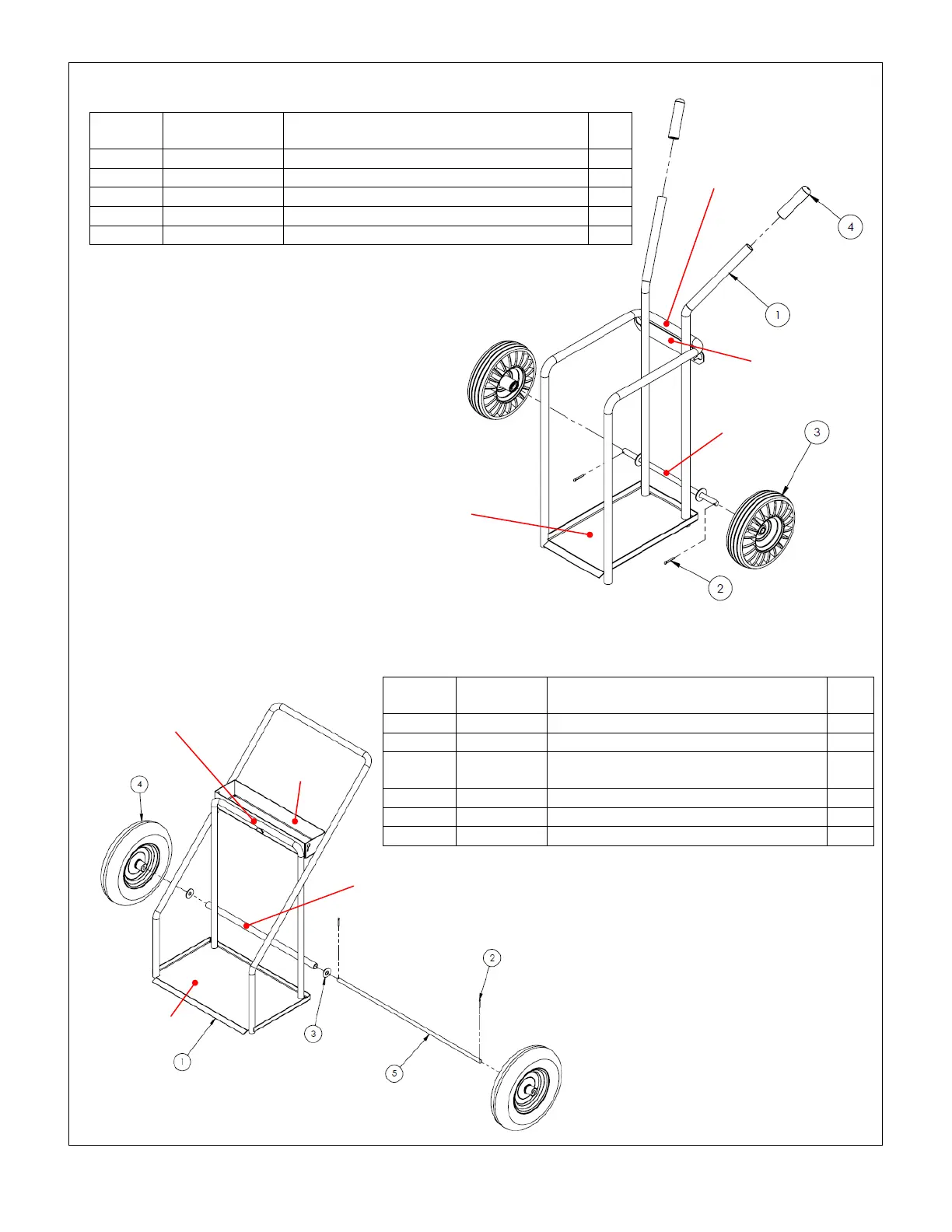

EXPLODED VIEW AND BILL OF MATERIALS CYHT-1 (16-006-318)
EXPLODED VIEW AND BILL OF MATERIALS CYHT-2 (16-006-319)
ITEM
NO.
PART NO. DESCRIPTION QTY.
1
16-514-199
FRAME WELDMENT
1
2
65125
COTTER PIN Z PLATED, 3/16” X 1 ½”
2
3
16-132-265
10” SHOCK ABSORBING WHEEL
2
4
13-025-037
BLACK HANDLE, 1” ID
2
5
16-145-020
CHAIN #2/0 TWIN LOOP, 45”LG
1
*16-145-020 NOT SHOWN
ITEM
NO.
PART NO. DESCRIPTION QTY.
1
16-514-200
FRAME WELDMENT
1
2
65125
COTTER PIN Z PLATED, 3/16” X 1 ½”
2
3
33016
FLAT WASHER, LOW CARBON, USS,
ZINC PLATED, 5/8”
2
4
16-132-246
16” X 4” FOAM FILLED WHEEL
2
5
16-112-044
AXLE, PIN
1
*6
16-145-021
CHAIN #2/0 TWIN LOOP, 90” LG
1
*16-145-021 NOT SHOWN
Rear frame
element
Rear frame
element
Base plate
Base plate
Tool
tray
Chain plate
Axle pin channel
Axle pin
channel
