Table of Contents Rev. 4/25/2025 CR, MANUAL
Table of Contents Copyright 2025 Vestil Manufacturing Page 5 of 10

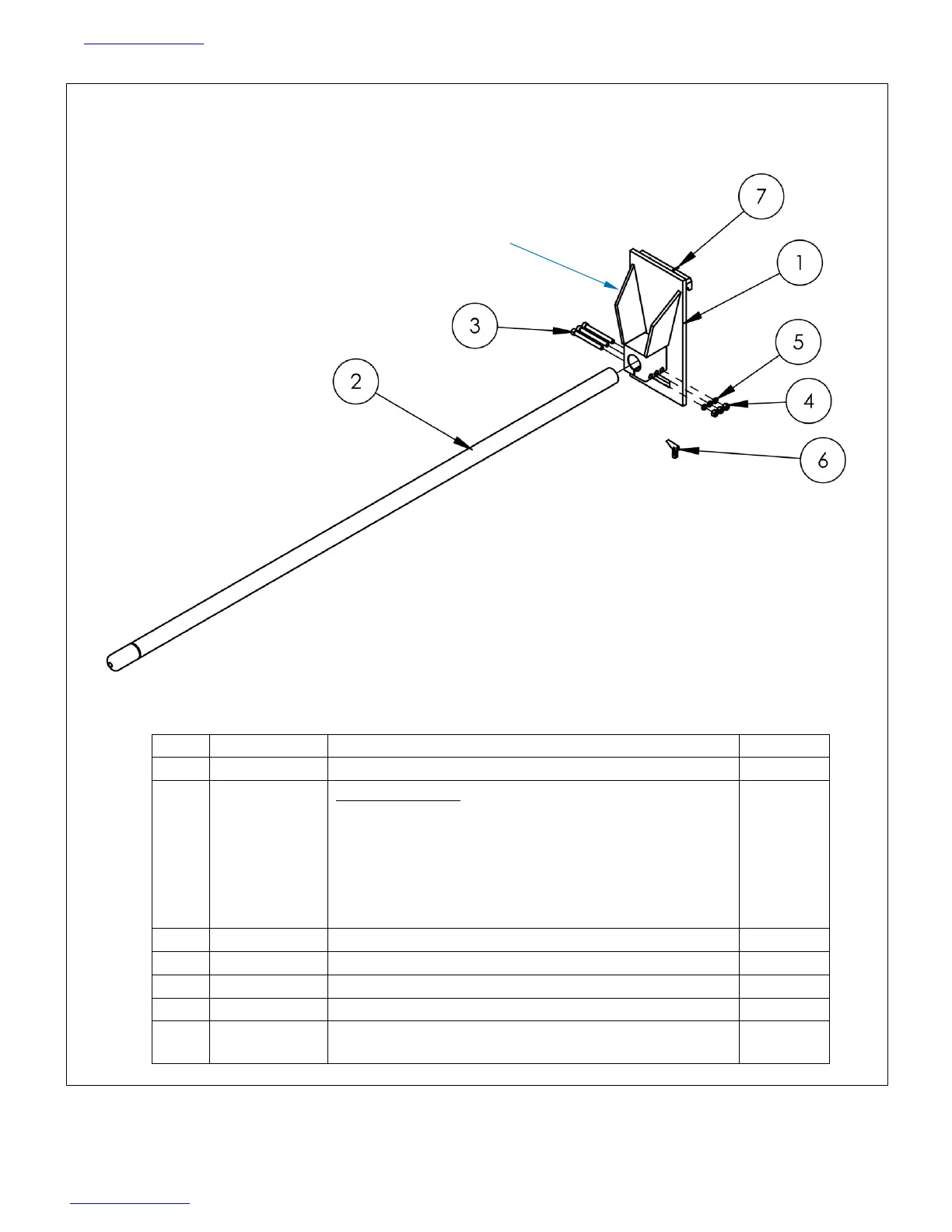

EXPLODED VIEW OF CR-SERIES CARPET POLE: Class 3 carriage, welded
carriage clamp (08-006-103)
Item
Part no.
Description
Quantity
1
08-538-002
Carriage back plate weldment
1
2
08-514-383
08-514-384
08-514-385
08-514-092
08-514-093
08-514-094
Pole weldment:
CR-48-3 (4ft.)
CR-60-3 (5ft.)
CR-96-3 (8 ft.)
CR-108-3 (9ft.)
CR-120-3 (10ft.
CR-144-3 (12ft.)
1
1
1
1
1
1
3
23525
5
/
8
in. – 11 x 6in. grade 8 SHCS bolt
3
4
36414
5
/
8
in. – 11 grade 8 UNC hex nut
3
5
33692
5
/
8
in. high collar lock washer
3
6
08-154-004
Locking mechanism kit
1
7
40580
M5 x 32mm heavy duty plain finish metric spring
pin
1
Torque specifications for clamp fasteners:
Item no. 3 (pole mounting bolts;
5
/
8
in. – 11 x
6in. grade 8 SHCS bolt) should be fastened
to hex nuts (item no. 4) with 238 ft*lbs. of
torque.
Roll stop
