TABLE OF CONTENTS Rev. 4/13/2023 CBB-3000-37 MANUAL
TABLE OF CONTENTS Copyright 2022 Vestil Manufacturing Co. Page 12 of 19

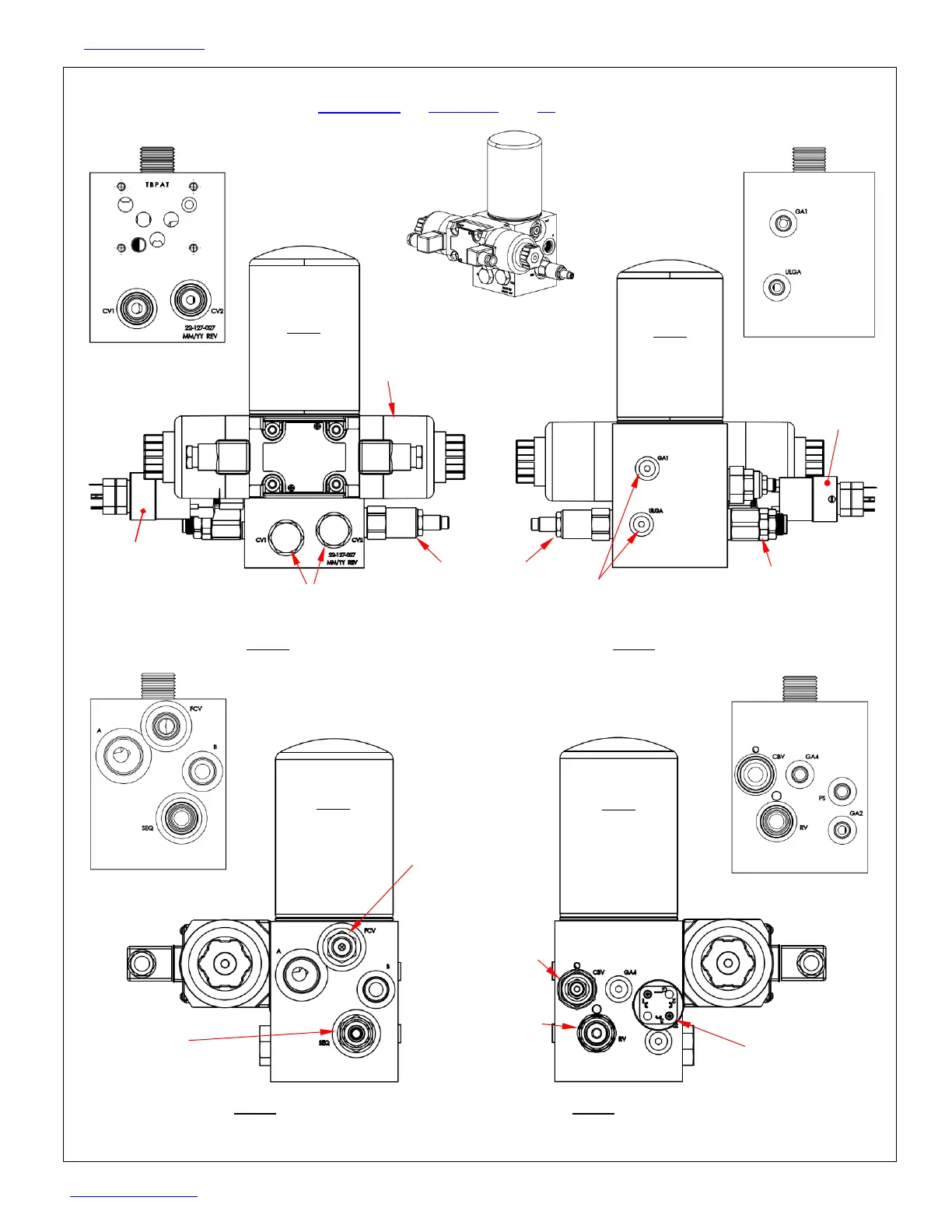

FIG. 5: Front view FIG. 6: Rear view
FIG. 7: Left side view FIG. 8: Right side view
Pressure switch
(port PS)
99-022-004
Filter
22-031-007
3-position
directional valve
22-153-007
Pressure
switch (PS)
99-022-004
Counterbalance
valve (CBV)
99-153-114
Filter
22-031-007
Adjustment hex
flats of relief valve
99-153-078
Sequence
valve
99-153-028
Relief valve (RV)
99-153-078
MANIFOLD, PRESSURE SWITCHES, AND VALVES
Manifold assembly is part no. 22-627-026 on pages 10 and 11.
Nose-in/Side-
out check
valve (FCV)
99-153-068
Check valve (CV1; CV2)
99-153-035
Sequence
valve (SEQ)
99-153-028
Pressure
switch(PS)
)
Filter
22-031-007
Filter
22-031-007
Manifold only
22-127-027
Manifold only
22-127-027
Manifold only
22-127-027
Manifold only
22-127-027
Hollow hex plug
99-116-005
Front
Rear
Right
Left
