TABLE OF CONTENTS Rev. 2/11/2021 CART-LP, MANUAL

TABLE OF CONTENTS Copyright 2021 Vestil Manufacturing Co. Page 4 of 14

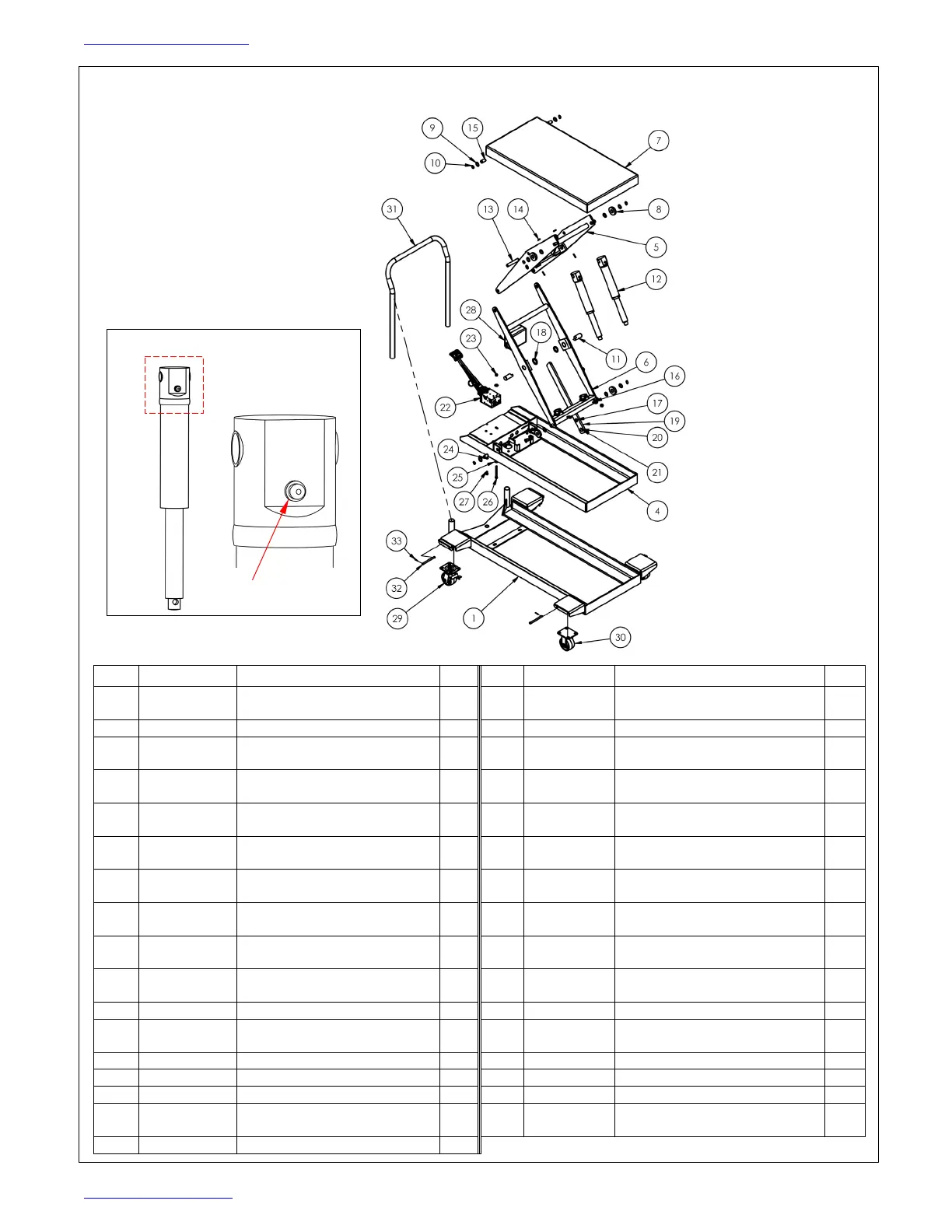

EXPLODED VIEW: CART-LP-2000-2040-FP

01-006-406

CYLINDER (12)

BLEEDER

SCREW

ITEM

PART NO.

DESCRIPTION

QTY.

ITEM

PART NO.

DESCRIPTION

QTY.

1 01-514-183 WELDMENT, FRAME 1 18 33456

MACHINERY BUSHING, PLAIN

FINISH, Ø1 1/8" X 10 GA

2

2

01-001-063

SCISSOR TABLE ASSEMBLY

1

19

24-037-001

MAIN PROP, EHLT

1

3 01-002-063 CART ASSEMBLY 1 20 33444

MACHINE BUSHING, Ø 1 X 18

GA.

1

4 01-514-076 WELDMENT, FRAME 1 21 20-117-003

EXTERNAL RETAINING RING, 1"

DIA SHAFT

1

5 01-510-006

WELDMENT, LEG SCISSOR,

INNER

1 22 99-640-005

HYDRAULIC FOOT PUMP, AUTO-

SHIFTER, 2-SPEED

1

6 01-510-007

WELDMENT, LEG, SCISSOR,

OUTER

1 23 37024

NYLON INSERT LOCK NUT,

GRADE 2, ZINC FINISH, 3/8"-16

1

7 01-513-003 WELDMENT, DECK, 20" X 40" 1 24 33622

SPLIT LOCK WASHER, CARBON

STEEL, MEDIUM ZINC FINISH, 3/8"

1

8 01-527-002 ROLLER, ASSY Ø2 1/4" X 1/2" W 4 25 33008

FLAT WASHER, LOW CARBON,

USS, ZINC PLATED, 3/8"

2

9 01-113-001 SPACER/SHIM (MCH BUSHING) 16 26 11118

HEX BOLT, GRADE A, ZINC

PLATED, 3/8-16 X 3 3/4"

1

10 38-117-001

RETAINER RING, EXTERNAL FOR

Ø3/4 SHAFT

12 27 11103

HEX BOLT, GRADE A, ZINC

PLATED, 3/8-16X3/4

1

11

01-112-008

PIN, SCISSOR PIVOT

2

28

01-023-003

ROTO MOLDED TANK, 3 x 5 x 6

1

12 99-021-915-001

CYLINDER, HYDRAULIC, Ø1

1/2" x 7", RAM STYLE

2 29 16-132-259 CASTER, SWIVEL W/ BRAKE, 4X2 2

13

01-112-010

PIN, CYLINDER PIVOT

2

30

16-132-260

CASTER, RIGID, 4X2

2

14

64134

SPRING PIN

4

31

99-025-014

HANDLE, PUSH, 22" C/C

1

15

01-112-009

PIN, HINGE PIVOT

4

32

99-112-006

PIN, CLEVIS

4

16 01-118-002 BOLT, CYLINDER RETAINING 2 33 65076

Ø1/8" X 1" COTTER PIN, Z-

PLATED

4

17

36209

1/2 - 13 HEX JAM NUT PLAIN

2
