0813 Rev. 5/20/2014 BTT, manual.doc
Copyright 2014 Vestil Manufacturing Co. Page 7 of 10

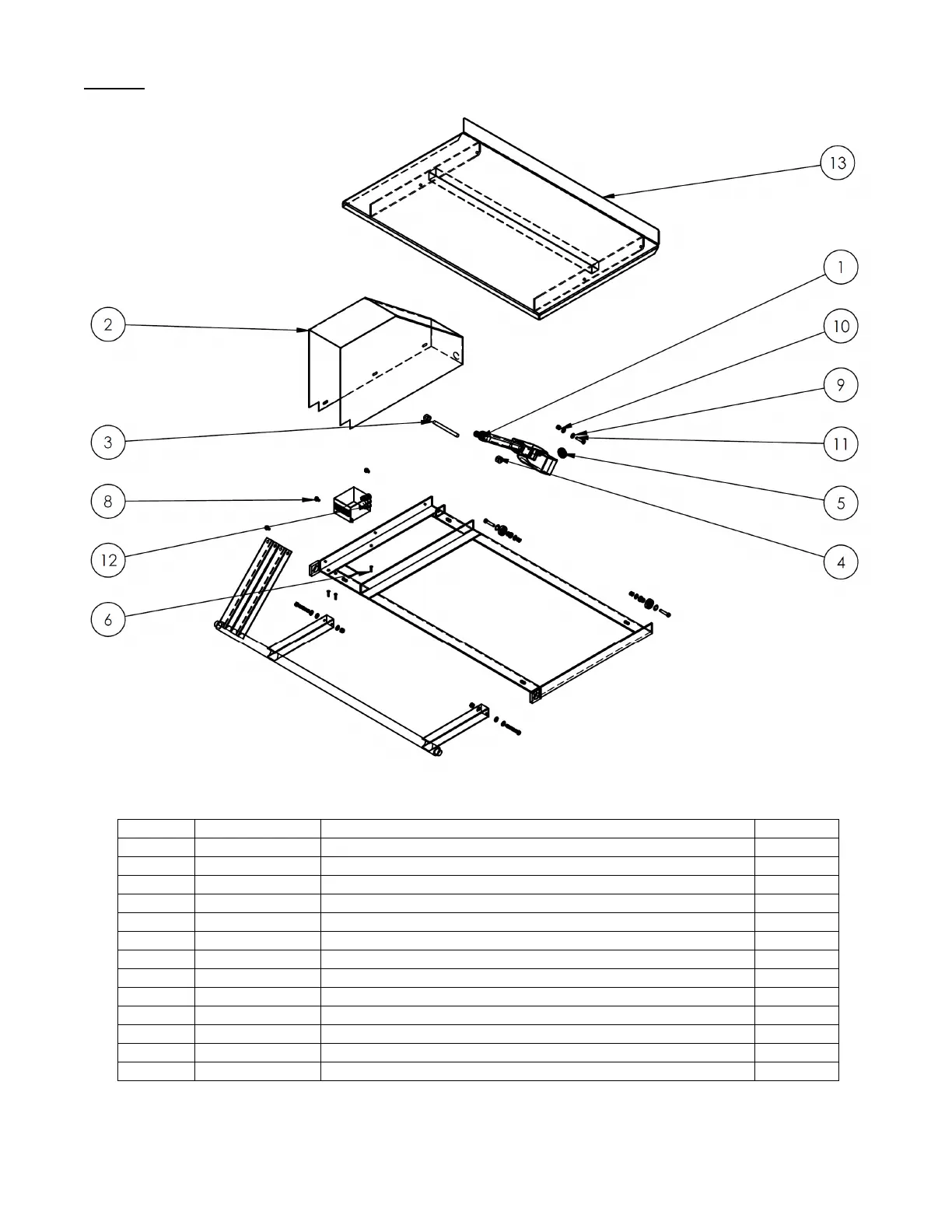

FIG. 5: BTT-10-46 Exploded Parts Diagram & Bill of Materials
Item no. Part no. Description Quantity
1 03-148-002 Linear actuator (BTT-1000) 1
2 03-524-001 Actuator guard assembly 1
3 03-112-006 Cylinder pin 1
4 16-145-002 ½ in. Tinnerman fastner 2
5 01-034-021 Rubber grommet 1
6 24213 #10-32 x 1in. flat head socket cap screw 3
7 37015 10-32 zinc-plated Nylock nut 3
8 32415
5
/
16
in. - 18 x ½in. zinc-plated, type F, thread cutting screw 3
9 33082
3
/
8
in. zinc-plated SAE flat washer 2
10 37024
3
/
8
in. -16 Nylock nut 1
11 11109
3
/
8
in. - 16 x 1½in. HHCS #2 zinc-plated bolt 1
12 03-148-002-001 Control box 1
13 03-002-012 Final assembly without power 1
