16
• Nedotýkejte se částí brusky, které jsou v pohybu.
• Nepokládejte brusku po vypnutí dříve, než se její pohyblivé části
zastaví.
• Ochranná maska by měla být použita, pokud se během broušení
vytvoří prach. Prach vznikající při broušení povrchů natřených
olovnatou barvou, některé druhy dřeva a kovu jsou škodlivé.
• Těhotné ženy a děti by neměly vstupovat do místnosti, kde se barva
obsahující sloučeniny olova odstraňuje bruskou.
• V místnosti, kde se barva obsahující sloučeniny olova odstraňuje
pomocí brusky, je zakázáno jíst, pít nebo kouřit.
• Je třeba se vyvarovat použití dlouhých prodlužovacích kabelů.
BĚHEM POUŽÍVÁNÍ BRUSKY
• Při práci s bruskou vždy používejte ucho a ochrannou polomasku.
• Bruska není vhodná pro mokré práce.
• Před připojením brusky k síti zkontrolujte, zda tlačítko spínače není v
poloze zapnuto.
• Napájecí kabel zařízení vždy držte mimo dosah pohyblivých částí
brusky.
• Při práci s bruskou nad hlavou obsluhy je třeba použít brýle nebo
brýle proti čipům.
• Při použití brusky na ni nevyvíjejte nadměrný tlak, což by mohlo vést
k zastavení brusky.
POZNÁMKA! Zařízení se používá pro vnitřní práce.
Navzdory použití konstrukce, která je bezpečná podle návrhu, použití
ochranných opatření a dalších ochranných opatření, existuje vždy
riziko zbytkových zranění během provozu.
KONSTRUKCE A ÚČEL
Oscilační brusky jsou ruční elektrické nářadí s izolací třídy II. Zařízení
jsou poháněna jednofázovým komutátorovým motorem. Oscilační
bruska je určena pro broušení a leštění dřevěných, kovových,
plastových a jiných podobných povrchů pomocí brusného papíru s
vhodnou gradací. Díky použití různých tvarů pracovních nohou vám
umožní pracovat i na těžko přístupných místech. Oblastmi jejich použití
jsou provádění renovačních a stavebních prací, jakož i všech prací v
oblasti samostatné amatérské činnosti (DIY).
Bruska se nesmí používat k mletí materiálů obsahujících hořčík,
azbest nebo povrchů pokrytých sádrou.
POPIS GRAFICKÝCH STRÁNEK
Následující číslování odkazuje na prvky zařízení zobrazené na
grafických stránkách této příručky.
1. Vypínač
2. Hlavní rukojeť
3. Připojení k odsávání prachu
4. Pracovní noha
5. Objímka brusného papíru
* Mezi výkresem a produktem mohou být rozdíly.

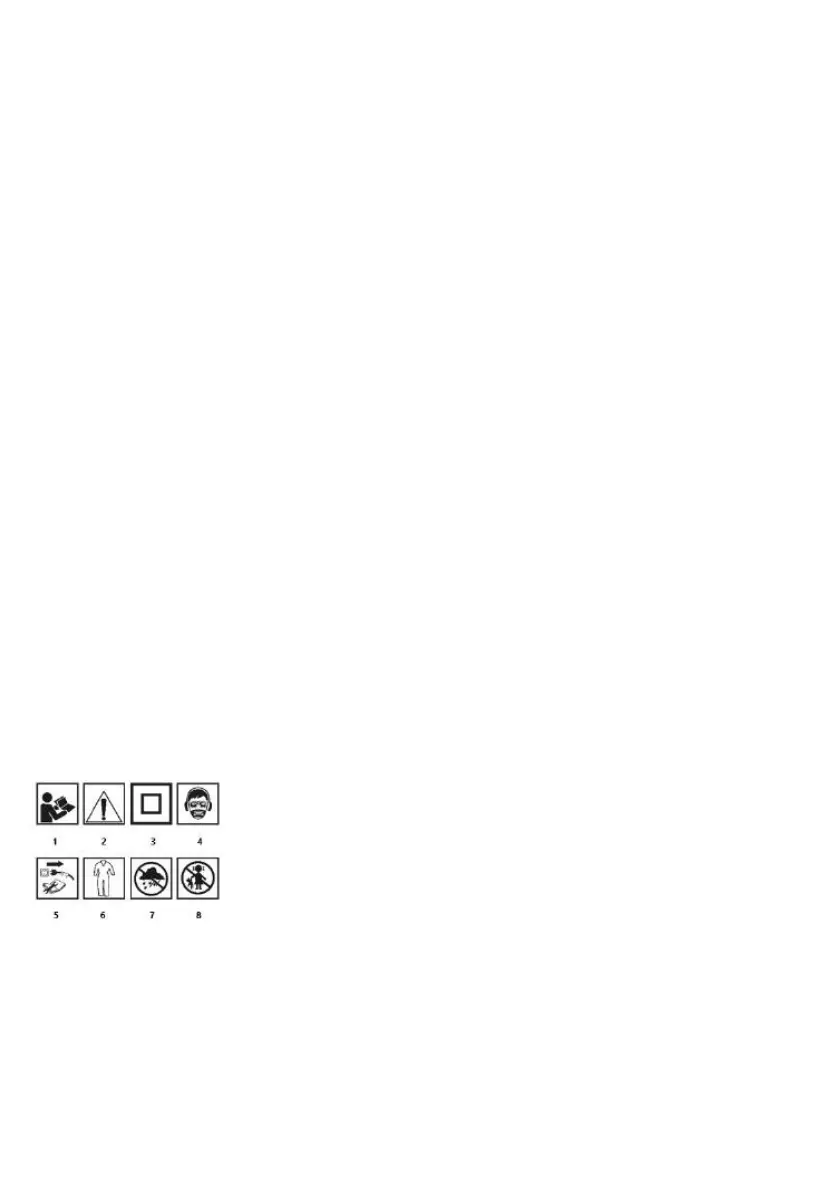

VYSVĚTLENÍ POUŽITÝCH PIKTOGRAMŮ:
1. POZNÁMKA! Přijměte zvláštní opatření!
2. Přečtěte si návod k použití, dodržujte varování a
bezpečnostní podmínky v něm obsažené!
3. Druhá třída ochrany.
4. Používejte osobní ochranné prostředky (ochranné brýle,
chrániče sluchu, masku proti prachu).
5. Před opravou odpojte zařízení.
6. Používejte ochranný oděv.
7. Chraňte zařízení před vlhkostí.
8. Nedovolte dětem nástroj.
PŘÍPRAVA NA PRÁCI
VÝBĚR BRUSNÉHO PAPÍRU
Brusný papír se silnějším zrnem je vhodný pro hrubování většiny
materiálů a papír s jemnějším zrnem se používá při dokončovacích
pracích.
• Když povrch není rovnoměrný, začněte pracovat s hrubým papírem
a pokračujte, dokud není povrch vyrovnán.
• Poté použijte středně zrnitý papír k odstranění stop, které zbyly z
hrubého papíru.
• Nakonec použijte k provedení dokončovací operace jemnozrnný
papír.
APLIKACE BRUSNÉHO PAPÍRU
Bruska má pracovní patku s tzv. Velcro, což umožňuje snadnou a
rychlou výměnu brusného papíru.
Měl by být použit perforovaný brusný papír, aby se prach dostal
otvory v pracovní slitině do systému odvodu prachu. Před každou
výměnou brusného papíru by měla být pracovní noha vyčištěna,
odstraněn prach a nečistoty z ní například pomocí štětce nebo
kartáče.
Bruska má svorky pro upevnění brusného papíru k noze.
• Zvolte gradaci brusného papíru odpovídající plánované práci.
• Chcete-li papír změkčit, otřete hladkou stranu o okraj, např. stolu.
• Uvolněte svorky brusného papíru , obr. Odpověď č. 4.
• Umístěte brusný papír na patu brusného stroje , obrázek A4.
• Ujistěte se, že otvory v brusném papíru a pracovní patce (4) se zcela
shodují.
• Ohněte oba konce brusného papíru na okrajích nohy brusky.
• Utáhněte svorky brusného papíru obr. Odpověď č. 4.
• Ujistěte se, že je brusný papír bezpečně připevněn.
Brusný papír musí těsně přiléhat k noze brusky. Nemůže existovat
žádná mezera. Pokud se během broušení papír vytáhne, mělo by být
odstraněno uvolnění, což výrazně prodlouží životnost
předpokládaného pásu brusného papíru.
ODVOD PRACHU
Oscilační bruska je vybavena nádobou pro sběr prachu pro udržení
čistoty povrchu obrobku.
• Vložte připojení k odsávání prachu Obr. B1. Ke konektoru lze
připojit hadici z vysavače pro odsávání prachu.
• Zkontrolujte jistotu vložení nádoby na prach na výstupní pahýl tím,
že lehce vytáhnete nádobu na prach
PROVOZ A ÚDRŽBA BRUSKY
ZAPNUTO/VYPNUTO
Síťové napětí musí odpovídat napětí uvedenému na typovém štítku
brusky.
Zapnuto - přepněte tlačítko spínače v poz ON (obr. C1).
Shutdown - přepněte tlačítko spínače v POZ ON (obr. C2).
OSCILAČNÍ BRUSKY
• Během provozu musí celá brusná plocha pracovní patky spočívat na
povrchu obrobku.
• Aplikujte mírný tlak na brusku, přesuňte ji přes zpracovávaný
materiál rotačními pohyby v příčném nebo podélném směru.
• Pro hrubé práce použijte brusný papír s hrubším zrnem a pro
dokončovací práce s jemným zrnem. Typ brusného papíru je nejlépe
vybrán zkouškou.
• Při dokončování leštění snižte tlak na brusku a zvedněte ji nad
obrobek a teprve poté ji vypněte.
PROVOZ A ÚDRŽBA
Před zahájením jakékoli instalace, seřízení, opravy nebo údržby
vyjměte zástrčku napájecího kabelu ze síťové zásuvky.
ÚDRŽBA A SKLADOVÁNÍ
• Doporučuje se vyčistit přístroj ihned po každém použití.
• K čištění nepoužívejte vodu ani jiné kapaliny.
• Zařízení by mělo být vyčištěno kartáčem nebo vyfukováno
nízkotlakým stlačeným vzduchem. Nepoužívejte žádné čisticí
prostředky ani rozpouštědla, protože by mohly poškodit plastové
díly.
• Pravidelně čistěte větrací mezery v krytu motoru, abyste zabránili
přehřátí zařízení.
• V případě nadměrného jiskření na komutátoru nechte stav
uhlíkových kartáčů motoru zkontrolovat kvalifikovanou osobou.
• Přístroj vždy uchovávejte na suchém místě, mimo dosah dětí.
VÝMĚNA UHLÍKOVÝCH KARTÁČŮ
Opotřebované (kratší než 5 mm), spálené nebo popraskané uhlíkové
kartáče motoru by měly být okamžitě vyměněny. Oba kartáče jsou
vždy vyměněny současně.
