Si la façade du meuble dépasse le poids maximum auto‐
risé, il pourrait être utile d'utiliser une porte coulissante
pour délester le poids de plusieurs charnières supéri‐
eures du meuble.
-
En cas d'utilisation de façades de meubles longues qui
dépassent largement des appareils, il est recommandé
d'utiliser une charnière de porte supplémentaire (Kamat,
par exemple), disposant obligatoirement du même pivot
que la charnière de porte fixe installée sur votre appa‐
reil. Une charnière supplémentaire (Kamat) délestera
le poids en plusieurs points. Lorsque la façade du
meuble est haute, il est recommandé d'utiliser une
ferrure de compensation fraisée afin d'éviter un désaxage
(convexe/concave).
15.2 Monter la (les) façade(s) de meuble
Consignes pour l'encastrement :
- La façade du meuble doit être intégrée de manière symé‐
trique par rapport à la porte du réfrigérateur.
- La façade du meuble adjacent doit se situer exactement
au même niveau.
- La façade du meuble adjacent doit avoir le même rayon
d'arête que la façade de l'appareil.
- La façade du meuble doit être plane et sans tension.
- La façade du meuble doit avoir une profondeur minimale
d'environ 2 mm par rapport au corps.
u
Encastrer le réfrigérateur dans la niche.
u
Fixer la façade du meuble à la porte du réfrigérateur.
u
Contrôler l'absence de collision sur la façade du meuble.
(voir 15.3 Régler l'écartement en évitant tout risque de
collision)
15.3 Régler l'écartement en évitant tout
risque de collision
Après avoir monté la (les) façade(s) du meuble, vérifier l'ab‐
sence de collision entre les façades du meuble.

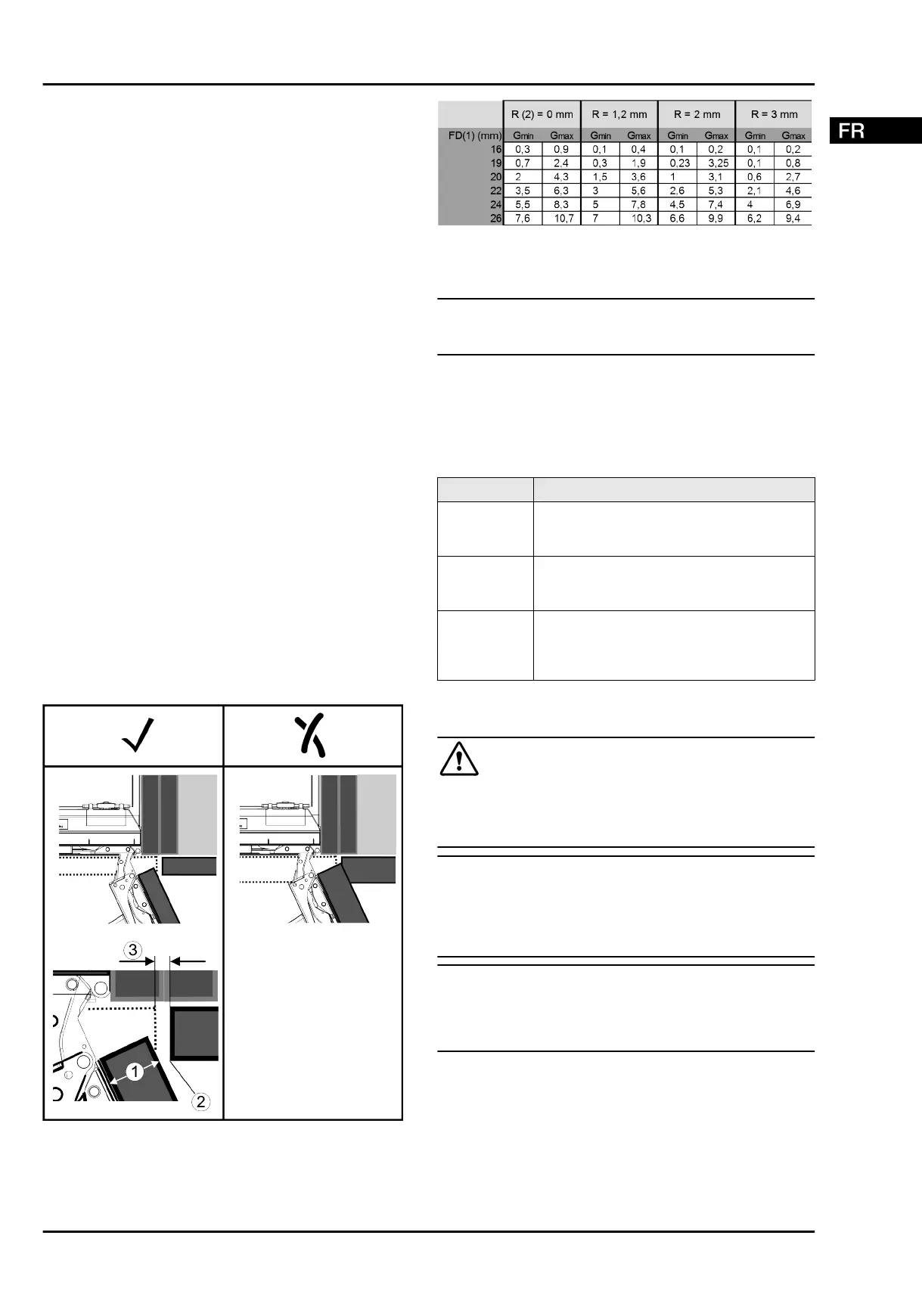

Fig. 67
(1)
Épaisseur à l'avant
(FD)
(3) Écartement (S)
(2) Rayon d'arête (R)
Fig. 68 Tableau des limites de l'écartement
G
min
= limite inférieure de l'écartement en mm
G
max
= limite supérieure de l'écartement en mm
Remarque
En cas de corrections, veiller à adapter la façade du meuble
à l'aspect général de la façade.
Vérifier les propriétés liées aux collisions et procéder aux
corrections nécessaires :
u
Déterminer l'épaisseur de la façade et le rayon d'arête.
u
Noter la limite de l'écartement dans le tableau.
u
Comparer l'écartement avec les valeurs du tableau.
u
Procéder à une des mesures suivantes, en fonction de
l'écartement évalué.
Écartement
Description
S > G
max
Si l'écartement est supérieur aux deux
valeurs limites, aucune correction n'est
requise.
S < G
min
Si l'écartement est inférieur aux valeurs
limites, augmenter l'écartement. Le rayon
d'arête peut également être augmenté.
G
min
≤ S ≤ G
max
Si l'écartement se situe entre les valeurs
limites, il faut travailler avec précision.
Des collisions pourraient se produire rapi‐
dement dans pareils cas.
16 Brancher l'appareil
AVERTISSEMENT
Raccordement incorrect !
Risque d'incendie.
u
Ne pas utiliser de rallonge électrique.
u
Ne pas utiliser de barres de distribution.
ATTENTION
Raccordement incorrect !
Détérioration de l'électronique.
u
Ne pas raccorder l’appareil à des onduleurs en site isolé
tels que des installations solaires et des générateurs à
essence.
Remarque
Utiliser exclusivement le câble de raccordement au secteur
fourni.
u
Un câble de raccordement au secteur plus long peut être
commandé auprès du S.A.V.
S’assurer que les conditions suivantes sont réunies :
- Le type de courant et la tension sur le lieu d'installation
doivent correspondre aux données figurant sur la plaque
signalétique .
- La prise de courant est reliée à la terre conformément
aux prescriptions et protégée électriquement.
- Le courant de déclenchement du fusible se situe entre 10
et 16 A.
- La prise de courant est facile d'accès.
u
Vérifier le raccordement électrique.
Brancher l'appareil
* selon le modèle et l‘équipement 33
