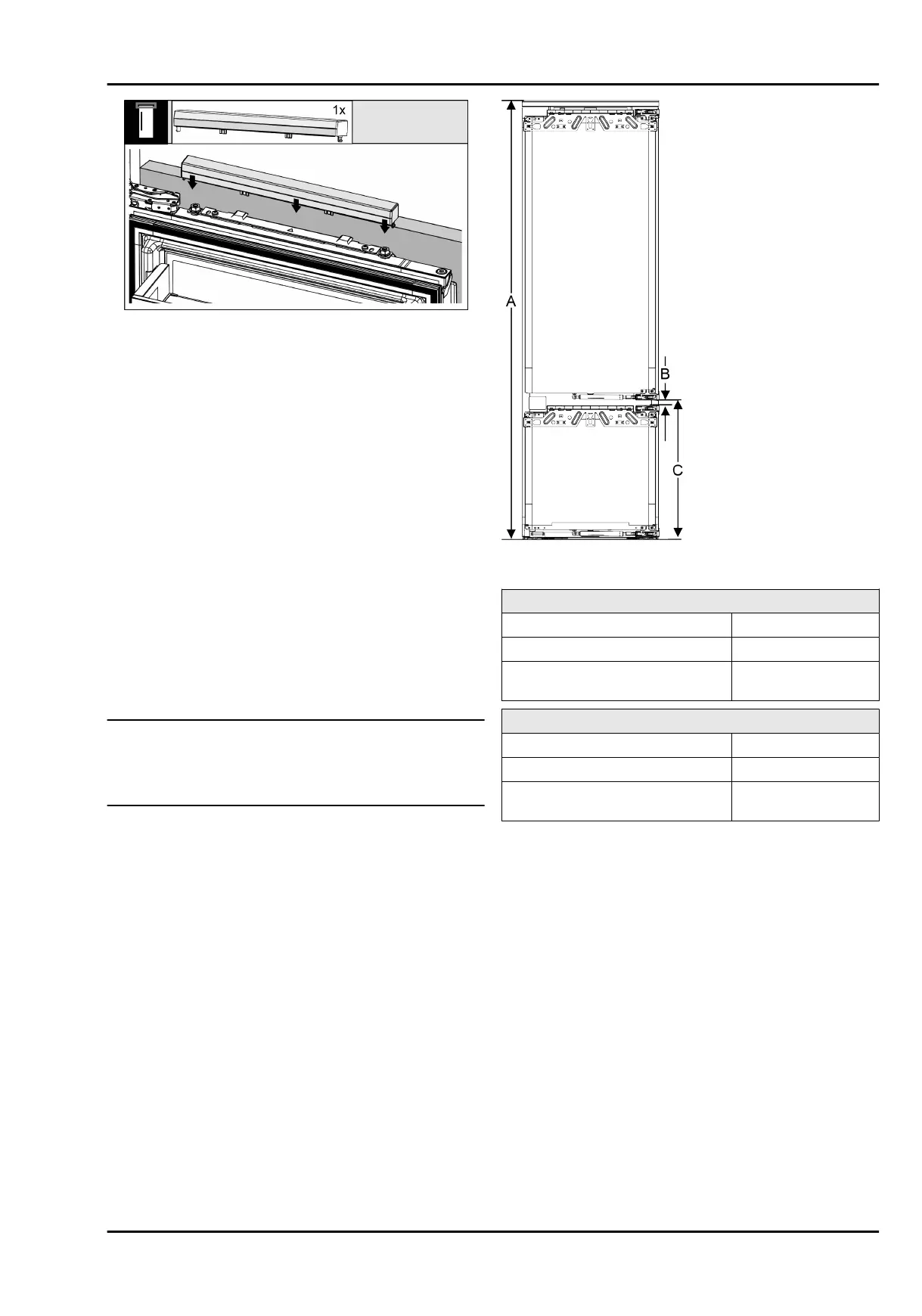

Fig. 65
u
Clipser le cache supérieur.
14.5 Vérifier le montage
u
Vérifier les points suivants pour s’assurer que l’appa‐
reil est installé correctement. Une installation incorrecte
risque d’entraîner la formation de givre et de condensa‐
tion d’eau ainsi que des dysfonctionnements.
w
La porte doit fermer correctement.
w
La porte du meuble ne doit pas toucher le corps du
meuble.
w
Le joint du coin supérieur au niveau de la poignée doit
être en contact hermétique.
15 Façades des meubles
15.1 Dimensions
En fonction de la version de l'appareil, il faudra prévoir
une ou deux portes de meuble. Les dimensions de la
(des) porte(s) du meuble correspondante(s) dépendent des
dimensions hors tout de la niche et de l'épaisseur du corps
du meuble.
Remarque
Respecter les dimensions correspondantes de l'appareil
et de la niche, ainsi que les schémas de montage . Les
schémas de montage sont disponibles dans le catalogue
correspondant.
Conditions générales :
-
Respecter nos recommandations spécifiques concernant
la taille et le poids pour le montage fixe de la porte de
l'appareil dans nos catalogues.
-
L'épaisseur du corps du meuble doit être de minimum
16 mm et maximum 19 mm.
-
Pour le montage deux portes, faire attention à la position
des jointures.
Fig. 66 Position des jointures sur une façade du meuble à
deux portes
Hauteur de niche 178-2 tiroirs
Hauteur du réfrigérateur (A) ( mm) 1770
Distance (B) ( mm) 15
Position des jointures (C) porte fixe
( mm)
549+15 (21 5/8 + 5/8)
Hauteur de niche 178-3 tiroirs
Hauteur du réfrigérateur (A) ( mm) 1770
Distance (B) ( mm) 15
Position des jointures (C) porte fixe
( mm)
695+15 (27 3/8 + 5/8)
Autre porte de meuble au-dessus, au-dessous ou à côté :
-
L'écartement vertical entre les portes de meuble doit être
de 4 mm.
-
L'écartement horizontal entre les portes de meuble doit
être de 4 mm. Vérifier ici les valeurs permettant d'éviter
des collisions. (voir 15.3 Régler l'écartement en évitant
tout risque de collision)
Poids et charnières :
-
Dans le cas de façades de meuble lourdes, la char‐
nière est fortement sollicitée. La charnière pourrait
être endommagée. Respecter par conséquent le poids
maximum indiqué pour l'appareil dans le catalogue.
Façades des meubles
32 * selon le modèle et l‘équipement
