Die Möbelkorpusstärke sollte mindestens 16 mm und
maximal 19 mm betragen.
-
Beachten Sie für eine zweitürige Möbeltürmontage die
Fugenlage.

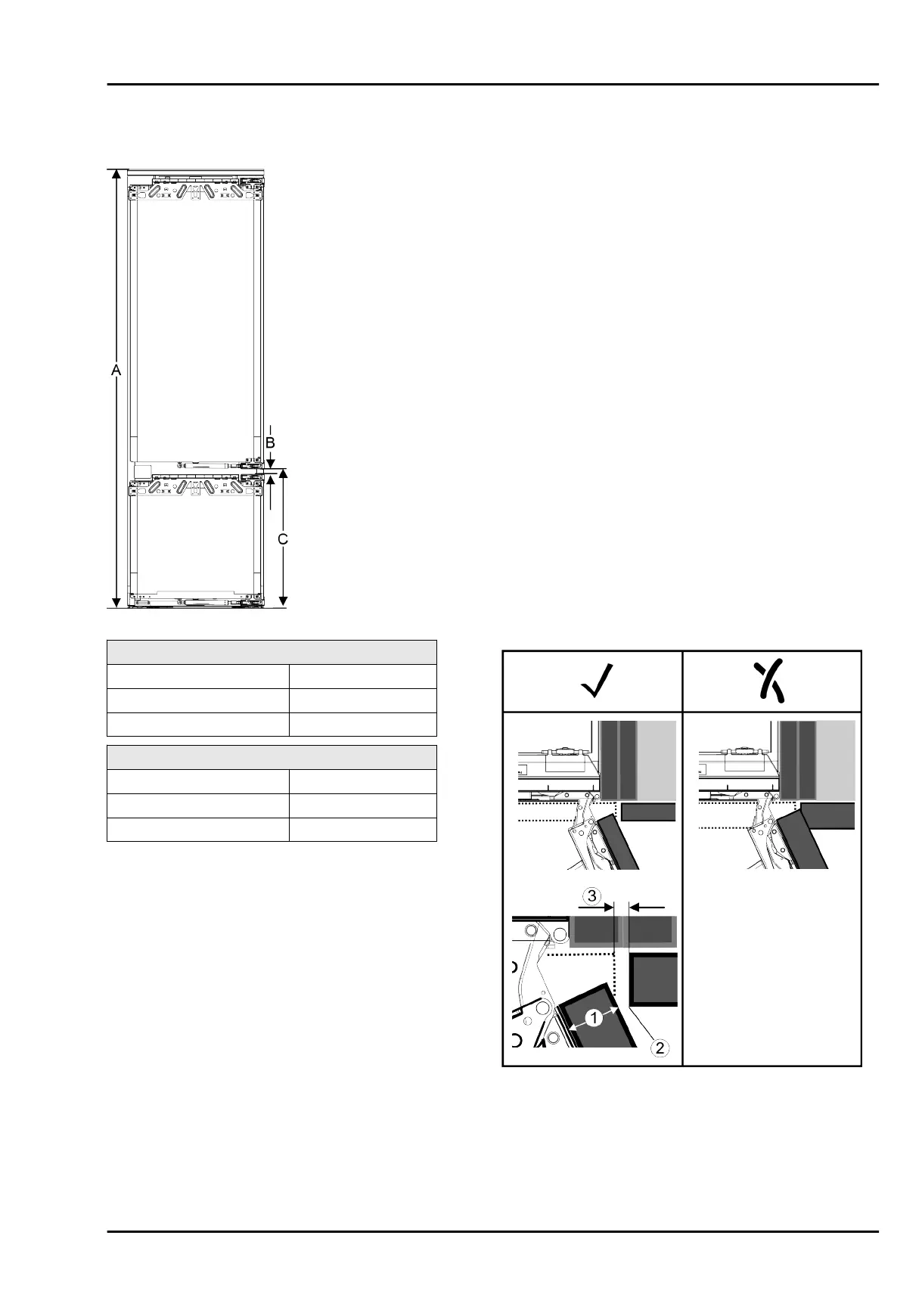

Fig. 66 Fugenlage zweitürige Möbelfront
Nischenhöhe 178-2 Schubfächer
Gerätehöhe (A) ( mm) 1770
Abstand (B) ( mm) 15
Fugenlage (C) Festtür ( mm) 549+15 (21 5/8 + 5/8)
Nischenhöhe 178-3 Schubfächer
Gerätehöhe (A) ( mm) 1770
Abstand (B) ( mm) 15
Fugenlage (C) Festtür ( mm) 695+15 (27 3/8 + 5/8)
Weitere Möbeltür darüber, darunter oder daneben:
-
Vertikales Spaltmaß zwischen Möbeltüren muss 4 mm
betragen.
-
Horizontales Spaltmaß zwischen Möbeltüren muss
4 mm betragen. Überprüfen Sie hier die Kollisionseigen‐
schaften. (siehe 15.3 Spaltmaß ohne Kollision einstellen)
Gewicht und Scharniere:
-
Bei schweren Möbelfronten ist die Beanspruchung des
Scharniers sehr groß. Das Scharnier wird vielleicht
beschädigt. Beachten Sie dafür die maximale Gewichts‐
angabe für Ihr Gerät im Katalog.
-
Sollte die Möbelfront das maximal zugelassene Gewicht
überschreiten, kann ein Gerät mit Schlepptürtechnik
Abhilfe schaffen, weil das Gewicht über mehrere Topf‐
scharniere des Möbels abgelastet wird.
-
Verwenden Sie lange Möbelfronten, die weit über
die Geräte herausragen, empfehlen wir ein zusätzli‐
ches Türscharnier (z.B. Kamat), das zwingend über
den gleichen Drehpunkt verfügt wie das bei Ihrem
Gerät eingesetzte Festtürscharnier. Durch den Einsatz
eines weiteren Scharniers (Kamat) wird das Gewicht
über mehrere Punkte abgelastet. Die Verwendung eines
eingefrästen Ausgleichbeschlags wird bei hohen Möbel‐
fronten empfohlen, um einem Verzug (konvex/konkav)
entgegen zu wirken.
15.2 Möbelfront(en) montieren
Beim Einbau beachten:
- Möbelfront muss symmetrisch zur Kühlgerätetür einge‐
baut sein.
- Nachbarmöbelfront liegt auf exakt gleichem Niveau.
- Nachbarmöbelfront hat den gleichen Kantenradius wie
Gerätefront.
- Möbelfront ist plan und spannungsfrei.
- Möbelfront hat eine minimale Tiefeneinstellung von ca.
2 mm zum Korpus.
u
Gerät in die Nische einbauen.
u
Möbelfront an der Gerätetür befestigen.
u
Möbelfront auf Kollision überprüfen. (siehe 15.3 Spaltmaß
ohne Kollision einstellen)
15.3 Spaltmaß ohne Kollision einstellen
Nachdem Sie die Möbelfront(en) montiert haben, müssen
Sie überprüfen, dass die Möbelfronten nicht kollidieren.
Fig. 67
(1)
Frontdicke (FD) (3) Spaltmaß (S)
(2) Kantenradius (R)
Möbelfronten
16 * Je nach Modell und Ausstattung
