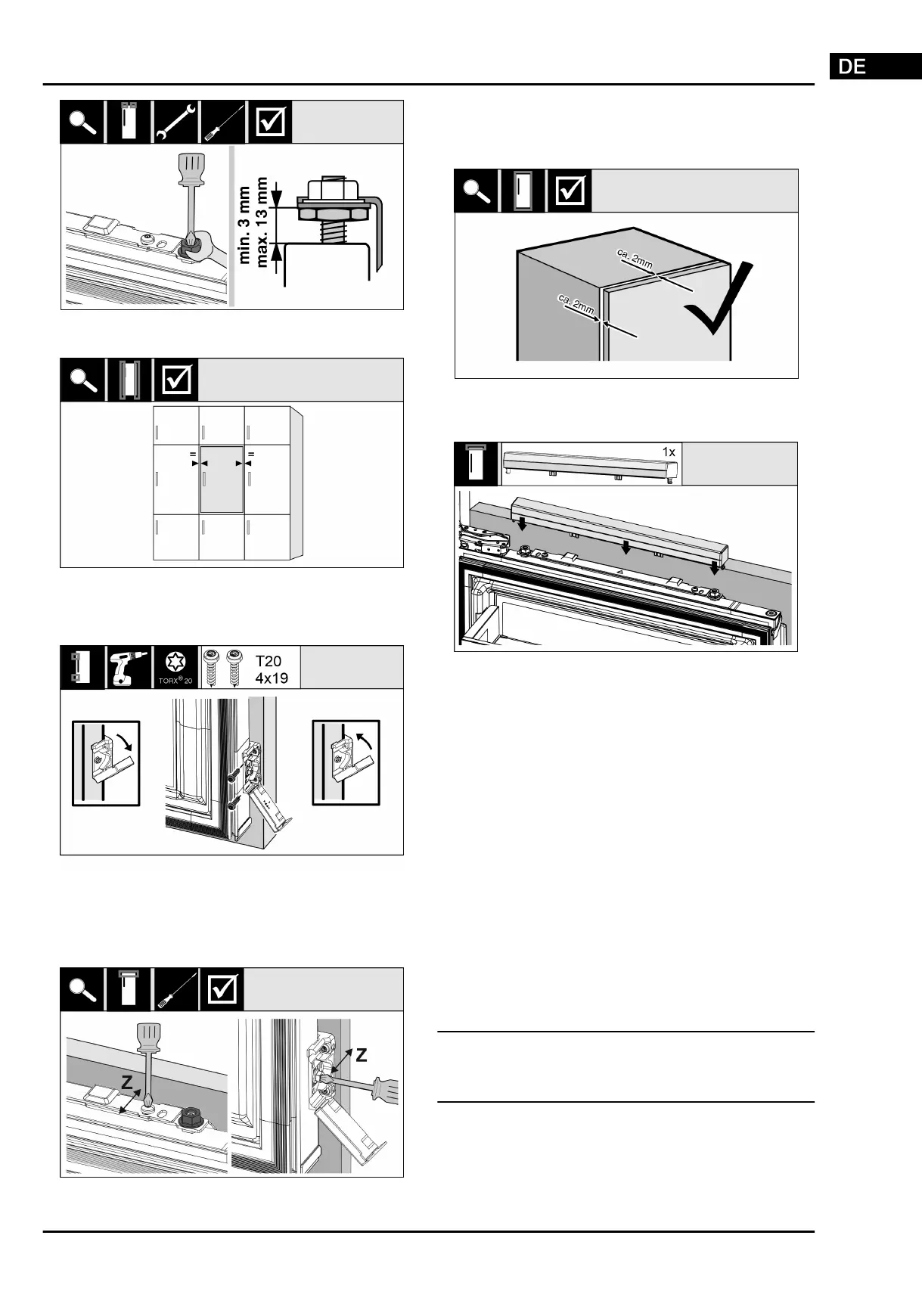

Fig. 60
u
Kontermuttern anziehen und Einstellhöhe kontrollieren.
Fig. 61
u
Türabstand zu den umliegenden Möbeltüren überprüfen.
Bei Möbelfronten, die dicker sind als 19 mm, die Maße
und Hinweise im Kapitel Möbelfronten berücksichtigen.
Fig. 62
u
Für die Montage des Befestigungswinkels an die
Möbeltür die Abdeckung öffnen. Vorderkante des Befesti‐
gungswinkels parallel zur Möbeltürkante ausrichten und
den Winkel festschrauben. Abdeckung hochklappen.
Fig. 63
Möbeltür in Z-Richtung ausrichten:
u
Stellschraube an der Befestigungstraverse und Schraube
am Befestigungswinkel lösen.
u
Tür verschieben.
Fig. 64
u
Abstand zwischen Möbeltür und Möbelkorpus überprüfen.
u
Alle Schrauben kontrollieren und ggf. nachziehen.
Fig. 65
u
Obere Abdeckung aufklipsen.
14.5 Einbau überprüfen
u
Die folgenden Punkte überprüfen, um sicherzustellen,
dass das Gerät richtig eingebaut ist. Andernfalls kann es
zu Vereisungen, Kondenswasserbildung und Funktions‐
störungen kommen.
w
Die Tür muss richtig schließen.
w
Die Möbeltür darf nicht am Möbelkorpus anliegen.
w
Die Dichtung an der griffseitigen oberen Ecke muss dicht
anliegen.
15 Möbelfronten
15.1 Maße
Je nach Gerätevariante benötigen Sie eine Möbeltür
oder zwei Möbeltüren. Die Größe der entsprechenden
Möbeltür(en) hängt von der gesamten Nischengröße und
Möbelkorpusstärke ab.
Hinweis
Beachten Sie die entsprechenden Geräte- und Nischen‐
maße sowie Einbauskizzen . Einbauskizzen stellen wir im
entsprechenden Katalog bereit.
Allgemeine Vorgaben:
-
Beachten Sie unsere Geräte spezifischen Empfehlungen
zu Größe und Gewicht für Festtürmontage in unseren
Katalogen.
Möbelfronten
* Je nach Modell und Ausstattung 15
