72 TQ Series Quick Start Guide 73

Modalità PASSIVA

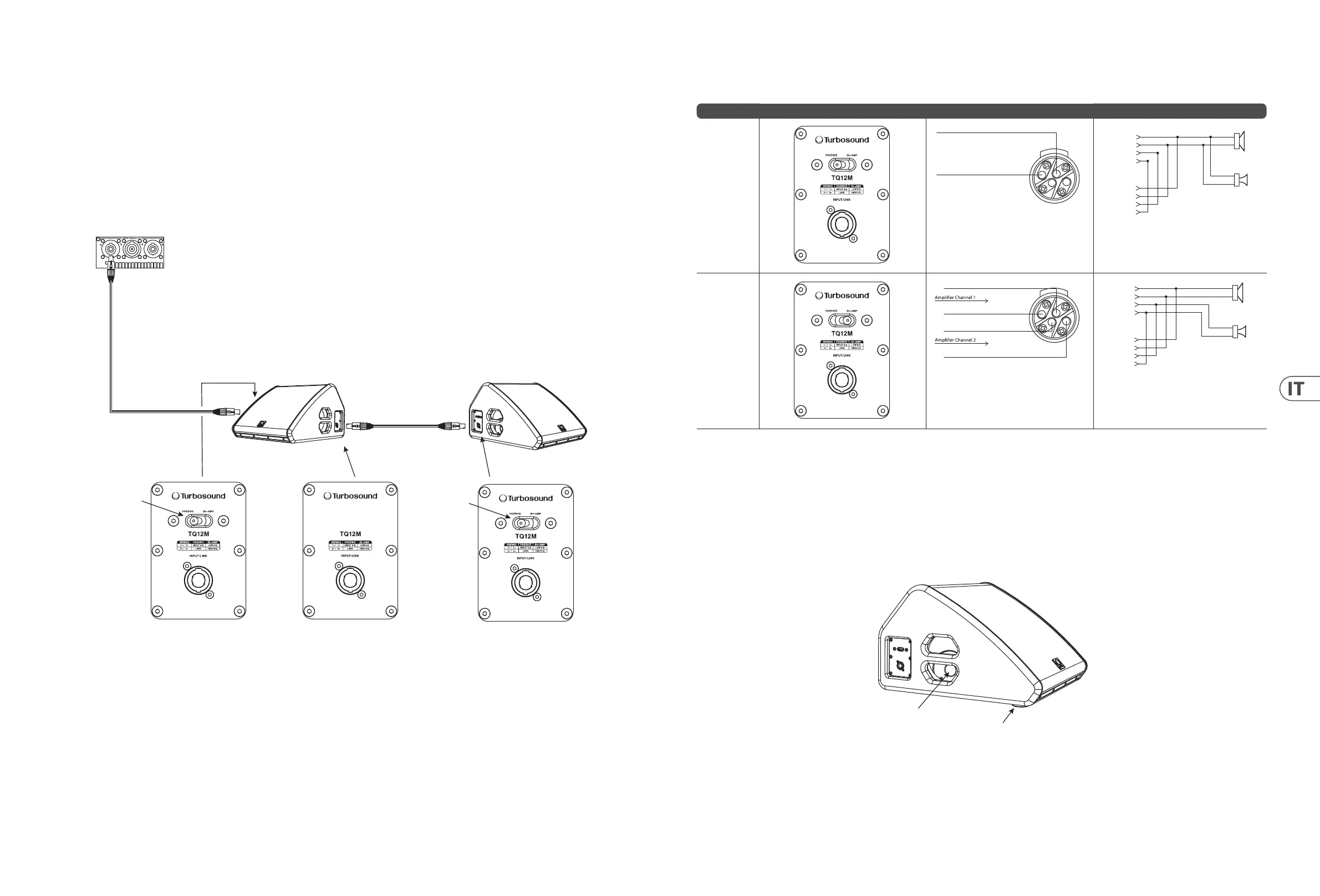

Utilizzo del Link per collegare due Monitor TQ (2 mix separati)

Spostare l'interruttore del pannello di ingresso nella posizione PASSIVA in entrambi i Monitor TQ.

Nota: I monitor TQ sono cablati (1 +/- = FR e 2 +/- = link, in MODALITÀ PASSIVA), il collegamento in uscita può essere selezionato da una delle 4 opzioni (1, 2 o 3,

4 +/-) dell'amplicatore Lab Gruppen PLM+.

Il cavo a quattro conduttori NL4 per il primo monitor TQ utilizza il Pin 1 +/- e il secondo monitor TQ utilizza il Pin 2 +/-.

L'uscita LINK del primo monitor TQ (Pin 2 +/-) si collega all'INGRESSO del secondo monitor TQ (Pin 1 +/-).

Monitor 1 e 2 riproducono in full-range e in modo indipendente.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Pins 2 +/- to 1 +/-

Monitor 1 Right Side

Monitor 1 = pins 1 +/-

Monitor 2 = pins 2 +/-

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position

Connessioni

Attenzione: È obbligatorio utilizzare il preset uciale di fabbrica Lake. Non farlo comporterà un guasto dei componenti del crossover passivo TQ e dei trasduttori.

Nessun altro DSP o amplicatori di terze parti sono supportati.

Mode SidePanel Connector InternalSchematic

PASSIVE

1-

2-

2+

1+

Full Range Input -

Full Range Input +

1+

1-

2+

2-

1+

1-

2+

2-

NL4

Input/

Link

NL4

Input/

Link

+

-

LF

HF

+

-

BI-AMP

BI-AMP, Input Low +

BI-AMP, Input Low -

BI-AMP, Input High +

BI-AMP, Input High -

1-

2-

2+

1+

1-

2+

2-

1+

1-

2+

2-

NL4

Input/

Link

NL4

Input/

Link

+

-

LF

HF

+

-

Installazione

L'altoparlante TQ12M/TQ14M p37-ha quattro piedini sul fondo per posizionarlo su una supercie piana e livellata.

Montaggio su Palo

È previsto un foro da 35 mm per il montaggio su palo. Il TQ12M/TQ14M può essere montato su un subwoofer TQ15B o TQ18B, ad esempio, o su un treppiede adatto.

Si consiglia di utilizzare un palo da 35 mm con una lettatura M20 all'estremità inferiore. Questo tipo ore maggiore sicurezza e può essere avvitato nel supporto

superiore del subwoofer TQ15B o TQ18B. Nota: l'utilizzo di un bullone adattatore K&M 24507 M20 Ø 35 mm nel Top Hat del subwoofer consente di utilizzare qualsiasi

asta di distanza M20.

Pole Mount 35mm

Feet x4
