70 TQ Series Quick Start Guide 71

Requisiti di Cablaggio del Sistema

Per evitare di sprecare la potenza dell'amplicatore, dovresti utilizzare un cavo per altoparlanti ad alta resistenza con una dimensione minima del lo di 2,5 mm²

(14 AWG), e preferibilmente 4 mm² (12 AWG) per lunghe distanze o dove l'impedenza di ingresso totale dell'altoparlante è inferiore a 8 ohm. Per lunghezze di cavo

estreme, essere consapevoli dell'impedenza del cavo e delle perdite resistive.

Osservare sempre la polarità corretta.

Usare connettori NEUTRIK SPEAKON autentici per un funzionamento adabile.

Attaccare e sostenere i cavi degli altoparlanti dai tuoi amplicatori agli altoparlanti, in modo che non venga applicato un peso aggiuntivo signicativo o una

forza laterale agli altoparlanti dai cavi di ingresso. I cavi di ingresso o di collegamento non devono mai essere usati per inclinare gli altoparlanti o come rigging in

alcun modo.

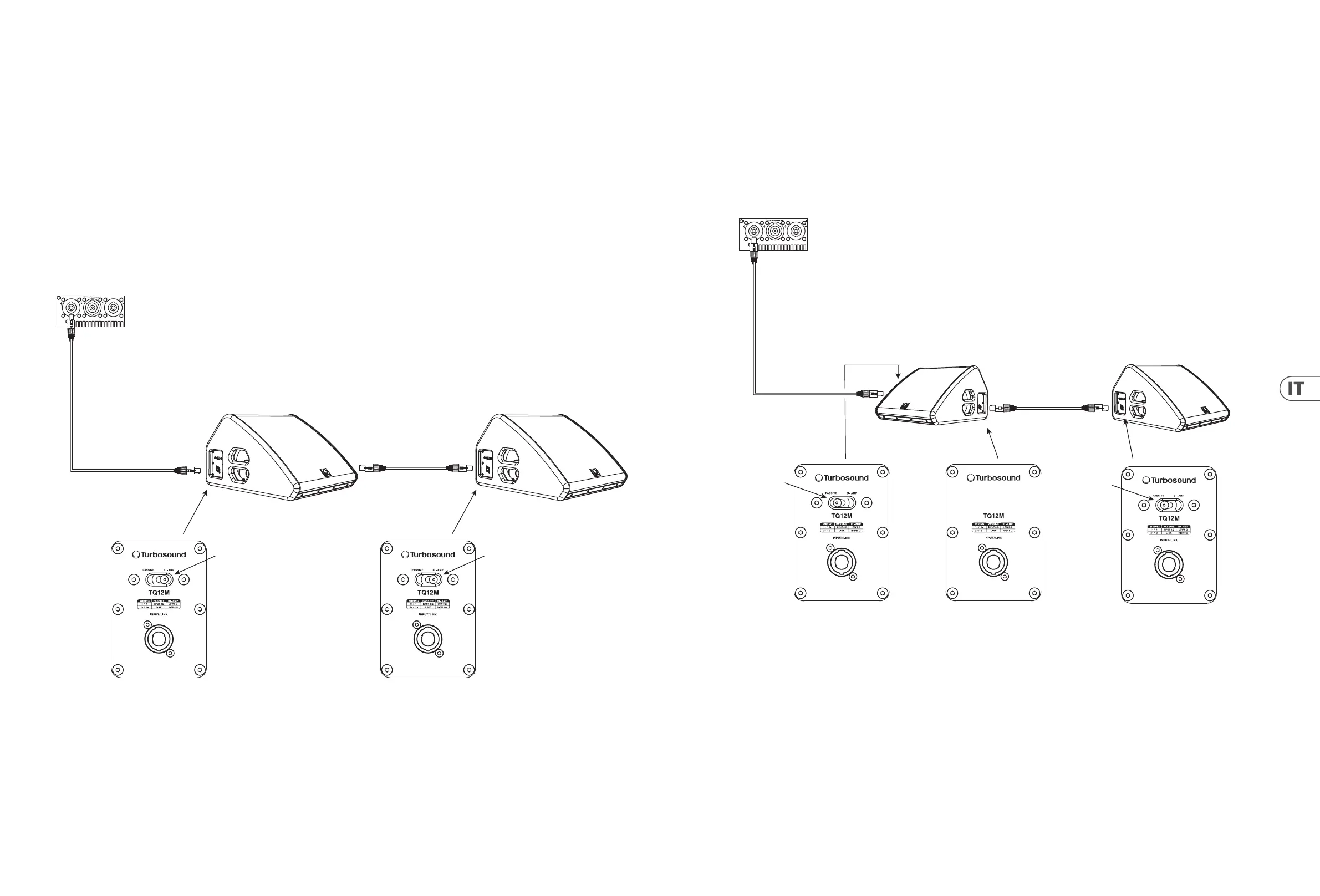

Modalità BI-AMP

Spostare l'interruttore del pannello di ingresso nella posizione BI-AMP.

I cabinet TQ12M e TQ14M in MODALITÀ BI-AMP sono cablati (1 +/- = LF e 2 +/- = HF).

Usare (LF: 1 +/- HF: 2 +/-) o (LF: 3 +/- HF 4 +/-) per il collegamento in uscita dall'amplicatore Lab Gruppen PLM+.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Switch in

BI-AMP

position

Switch in

BI-AMP

position

Modalità PASSIVA

Utilizzo del Link per collegare due Monitor TQ (1 mix abbinato)

Spostare l'interruttore del pannello di ingresso nella posizione PASSIVA in entrambi i Monitor TQ.

Nota: I monitor TQ sono cablati (1 +/- = FR e 2 +/- = link, in MODALITÀ PASSIVA), il collegamento in uscita può essere selezionato da una delle 4 opzioni (1, 3, +/-)

dell'amplicatore Lab Gruppen PLM+.

Il cavo a quattro conduttori NL4 per il primo monitor TQ utilizza il Pin 1 +/- e il Pin 2 +/-.

L'uscita LINK del primo monitor TQ (Pin 1 +/-) si collega all'INGRESSO del secondo monitor TQ (Pin 1 +/-).

Monitor 1 e 2 riproducono lo stesso mix full-range.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Monitor 1 Right Side

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position
