32 TQ Series Quick Start Guide 33

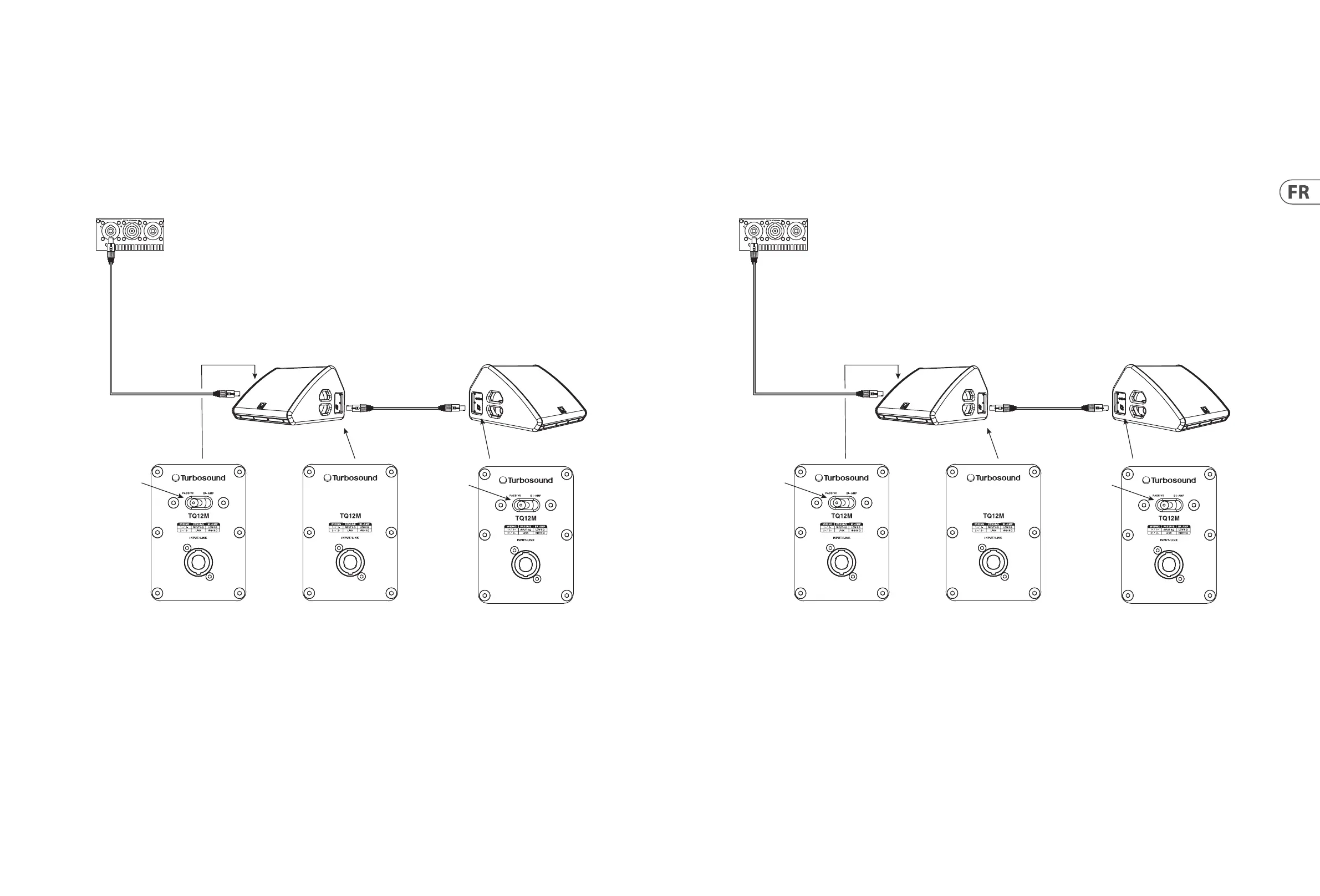

Mode PASSIF

Utilisation du Link pour connecter deux Moniteurs TQ (1 mix jumelé)

Déplacez l'interrupteur du panneau d'entrée en position PASSIVE sur les deux Moniteurs TQ.

Remarque: les moniteurs TQ sont câblés (1 +/- = FR et 2 +/- = link, en MODE PASSIF), le raccordement de sortie peut être sélectionné parmi l'une des

4 options (1, 3, +/-) de l'amplicateur Lab Gruppen PLM+.

Le câble à quatre conducteurs NL4 pour le premier moniteur TQ utilise la broche 1 +/- et la broche 2 +/-.

La sortie LINK du premier moniteur TQ (broche 1 +/-) se connecte à l'ENTRÉE du deuxième moniteur TQ (broche 1 +/-)

Les Moniteurs 1 et 2 jouent le même mix pleine gamme.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Monitor 1 Right Side

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position

Mode PASSIF

Utilisation du Link pour connecter deux Moniteurs TQ (2 mixes discrets)

Déplacez l'interrupteur du panneau d'entrée en position PASSIVE sur les deux Moniteurs TQ.

Remarque : les moniteurs TQ sont câblés (1 +/- = FR et 2 +/- = link, en MODE PASSIF), le raccordement de sortie peut être sélectionné parmi l'une des 4 options

(1, 2 ou 3, 4 +/-) de l'amplicateur Lab Gruppen PLM+.

Le câble à quatre conducteurs NL4 pour le premier moniteur TQ utilise la broche 1 +/- et le deuxième moniteur TQ utilise la broche 2 +/-.

La sortie LINK du premier moniteur TQ (broche 2 +/-) se connecte à l'ENTRÉE du deuxième moniteur TQ (broche 1 +/-)

Les Moniteurs 1 et 2 jouent en pleine gamme, et indépendamment.

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Pins 2 +/- to 1 +/-

Monitor 1 Right Side

Monitor 1 = pins 1 +/-

Monitor 2 = pins 2 +/-

Monitor 2 Left Side

Switch in

PASSIVE

position

Switch in

PASSIVE

position
