30 TQ Series Quick Start Guide 31

Bienvenue

Merci d'avoir choisi un produit de haut-parleur Turbosound pour votre application. Si vous souhaitez plus d'informations sur ce produit ou sur tout autre produit,

veuillez visiter notre site web à turbosound.com.

Déballage du Haut-Parleur

Après avoir déballé l'unité, veuillez vérier soigneusement s'il y a des dommages. Si des dommages sont trouvés, veuillez en informer immédiatement votre

fournisseur. Vous, le destinataire, devez initier toute réclamation. Veuillez conserver tous les emballages en cas de retour futur.

À propos de ce Guide de Démarrage Rapide

Ce QSG décrit les détails des haut-parleurs TQ12M et TQ14M. Ces instructions ne doivent être utilisées qu'avec ces composants.

Sécurité Générale

L'installation et la conguration doivent être eectuées uniquement par du personnel qualié et autorisé en respectant les réglementations locales, nationales et

autres réglementations de sécurité en vigueur dans votre pays. Si des pièces ou des composants sont manquants, veuillez contacter votre revendeur avant de tenter de

congurer le système.

Nous vous recommandons également de programmer une formation Turbosound avec nos partenaires commerciaux et notre équipe d'applications.

Music Tribe Global Brands Ltd n'assume aucune responsabilité pour tout dommage ou blessure personnelle résultant d'une utilisation, installation ou opération

incorrecte du produit. Des vérications régulières doivent être eectuées par du personnel qualié pour s'assurer que le système reste dans un état sûr et stable.

Exigences du Système

Les TQ12M et TQ14M sont des haut-parleurs bi-amplication 2 voies avec un réseau passif commutable utilisé sur les bandes de basses et hautes fréquences lorsque le

mode PASSIVE est sélectionné. Ils nécessitent 2 canaux d'amplicateur et de DSP en mode BI-AMP. Le mode PASSIVE nécessite 1 canal d'amplicateur et de DSP.

Tous les haut-parleurs de la série TQ utilisent exclusivement des pré-réglages Lake via les plateformes Lab Gruppen PLM+ et D series L. Les pré-réglages de la série Lab

Gruppen IPX seront publiés en temps voulu.

Aucune plateforme d'amplicateur et DSP tierce n'est prise en charge, aucun pré-réglage brut n'est publié ou pris en charge.

La série TQ dispose d'une stratégie de pré-réglage puissante mais simple utilisant la fonctionnalité la plus récente du logiciel LAKE XP.

Les données de pré-réglage se trouvent soit via la Bibliothèque de Chargement Lake (https://www.labgruppen.com/downloads.html) soit peuvent être téléchargées

depuis https://www.turbosound.com/downloads.html

Les modèles recommandés de Lab Gruppen PLM+ pour les applications de tournée sont les PLM8k44, PLM12k44 et PLM20k44.

Pour les installations utilisant les modèles Lab Gruppen D series L, veuillez utiliser le logiciel Lab Gruppen ‘CAFE’ - disponible en téléchargement sur www.labgruppen.

com pour déterminer la conguration optimale de l'amplicateur pour votre système.

Exigences de Câblage du Système

Pour éviter de gaspiller la puissance de l'amplicateur, vous devez utiliser un câble de haut-parleur robuste avec une taille de l minimale de 2,5 mm² (14 AWG), et de

préférence 4 mm² (12 AWG) pour des longueurs plus longues ou lorsque l'impédance totale d'entrée du caisson est inférieure à 8 ohms. Pour des longueurs de câble

extrêmes, soyez conscient de l'impédance du câble et des pertes résistives.

Respectez toujours la polarité correcte.

Utilisez des CONNECTEURS NEUTRIK SPEAKON authentiques pour un fonctionnement able.

Attachez et soutenez les câbles des haut-parleurs de vos amplicateurs aux caissons de haut-parleurs, de sorte qu'aucun poids supplémentaire signicatif ou force

latérale ne soit appliqué aux haut-parleurs par le câblage d'entrée. Les câbles d'entrée ou de liaison ne doivent jamais être utilisés pour incliner les haut-parleurs ou

comme gréement de quelque manière que ce soit.

Mode BI-AMP

Déplacez l'interrupteur du panneau d'entrée en position BI-AMP.

Les caissons TQ12M et TQ14M en MODE BI-AMP sont câblés (1 +/- = LF et 2 +/- = HF).

Utilisez soit (LF: 1 +/- HF: 2 +/- ) soit (LF: 3 +/- HF 4 +/-) pour le raccordement de sortie de l'amplicateur Lab Gruppen PLM+.

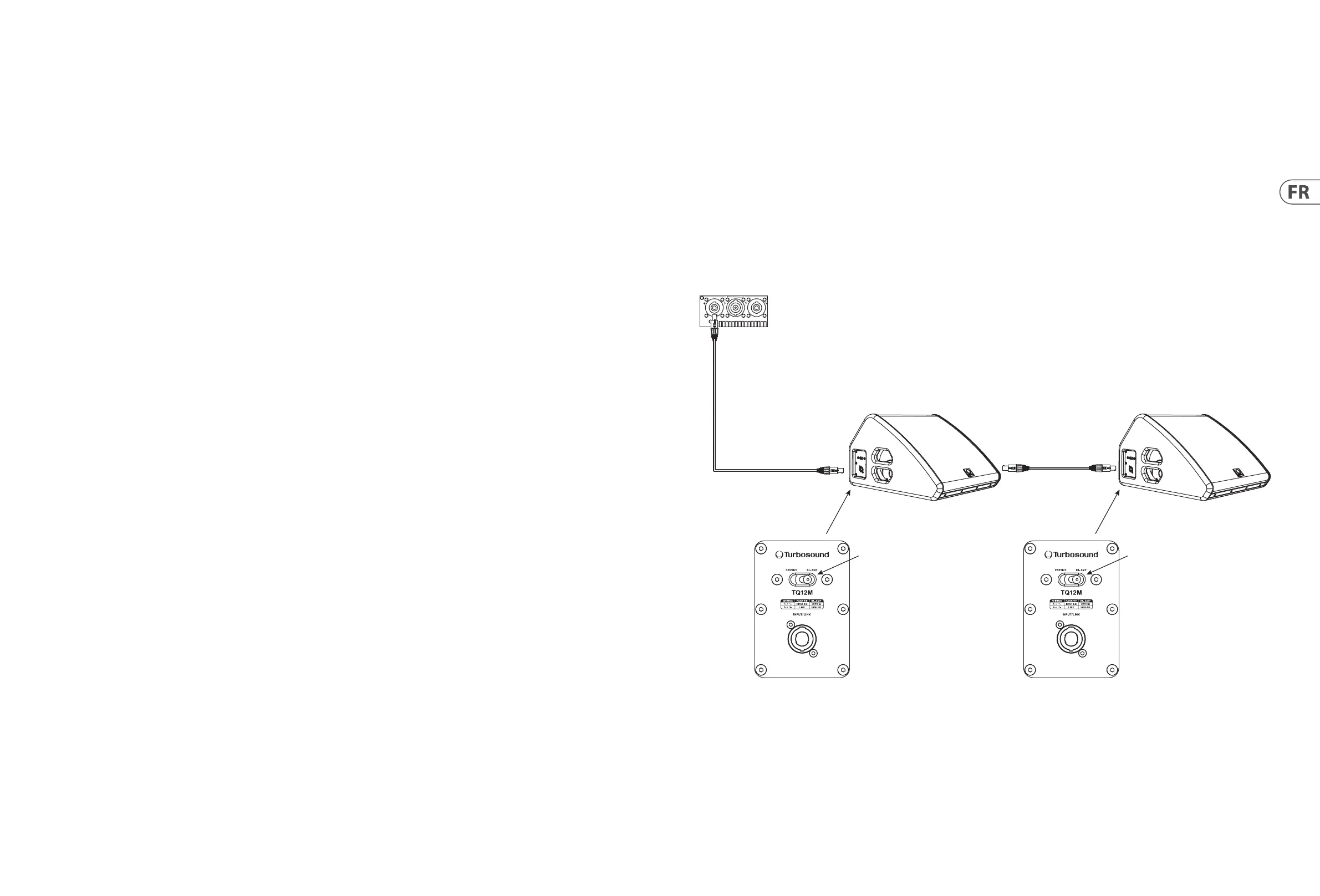

LAB GRUPPEN PLM + Series Amplier outputs

congured in LAKE software

on Pins 1 +/- and 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

NL4-NL4 four-conductor cable

with standard wiring

Pins 1 +/- to 1 +/- and

Pins 2 +/- to 2 +/-

Switch in

BI-AMP

position

Switch in

BI-AMP

position
