Chapter 2: Installation
Required Connection
+12V 4-pin Power
Pin Denitions
Pin# Denition
1 +12VSB
2 +12VSB
3 GND
4 GND
4-pin 12V-Standby R/A Type Power Connector

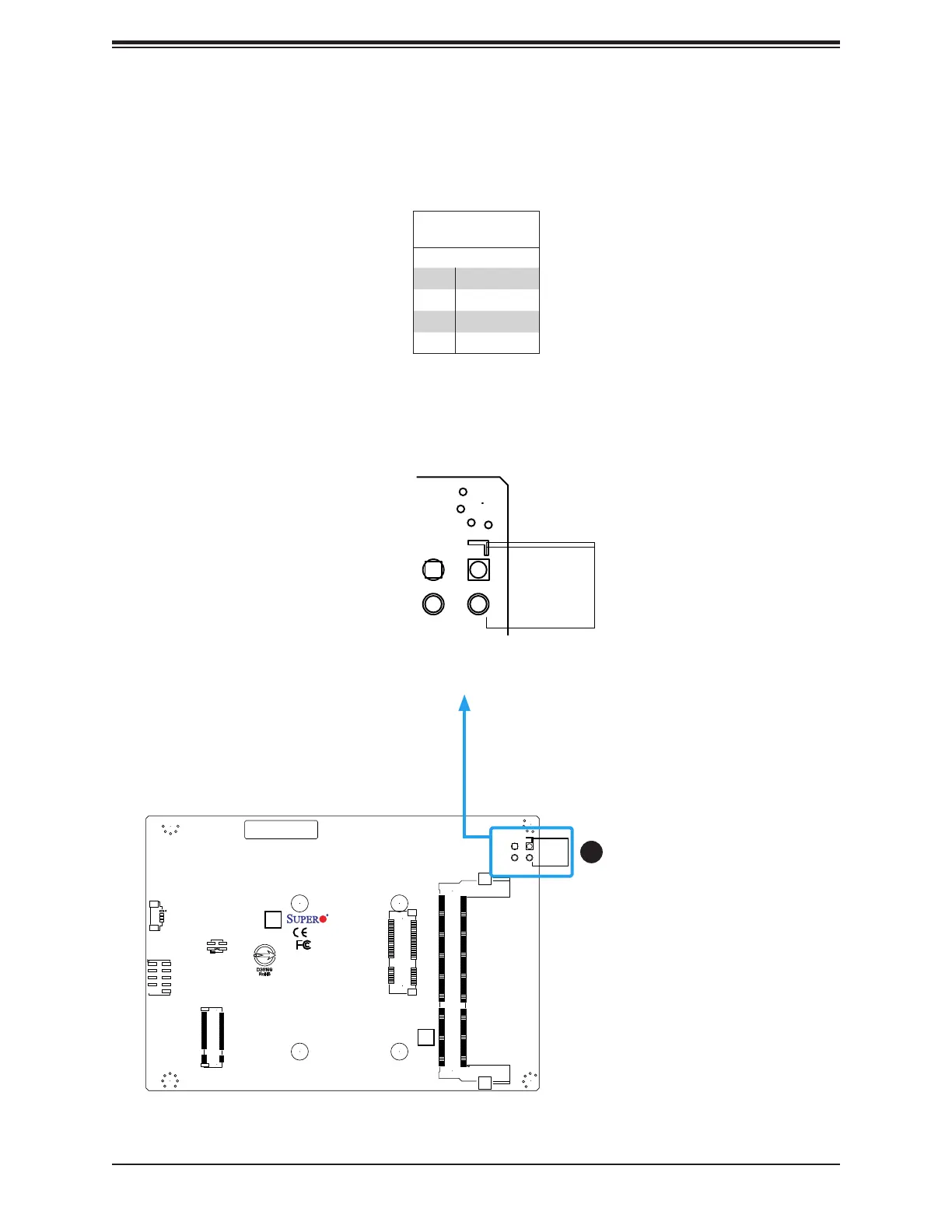

The R/A type power connector is located at JPW1 on the bottom side of the motherboard.
See the table below for pin denitions.
JMD1
JPW1
JMP1
JLPC80
JSMBUS1
J5
JPT1
BAR CODE
1. R/A Power Connector
1
JMD1
JPW1
JMP1
JLPC80
JSMBUS1
J5
JPT1
BAR CODE
Pin Layout (on the bottom side)
1
2
3
4
