INSTALLATION
Installation
14 | ZP-WS
D0000102115

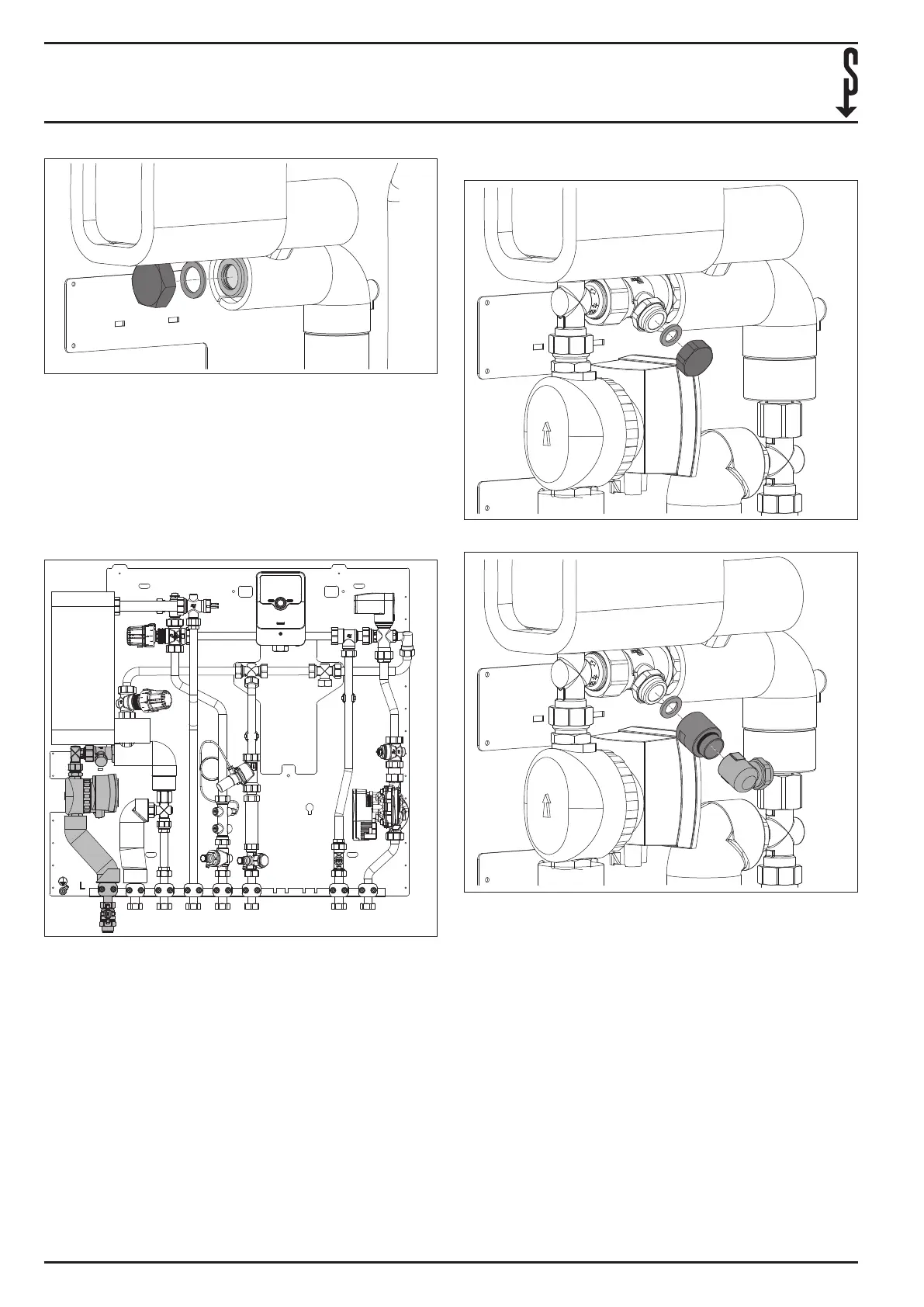

f Retirez le cache de la pièce en T.
f Montez le tronçon de circulation et la bague d’étanchéité
sur la pièce en T.
f Reliez la partie inférieure au logement dans la plaque de
xation. Utilisez le collier de tube.
f Introduisez le tube du tronçon de circulation dans le col-
lier de tube.
f Montez la partie supérieure du collier de tube avec le
manchon d’écartement (écrou long).
D0000102116
f Serrez les écrous tournants sur la pièce en T à la main.
f Raccordez le câble à la pompe de circulation.
f Raccordez l’autre extrémité du câble à la minuterie.
Installation du groupe de sécurité
D0000102117
f Retirez le cache et le joint d’étanchéité de la pièce en T.
D0000102118
f Installez l’extension du robinet et le coude.
f Orientez la sortie du coude parallèlement au tracé du
tube.
