INSTALLATION
Transport et stockage
ZP-WS | 13
FRANÇAIS

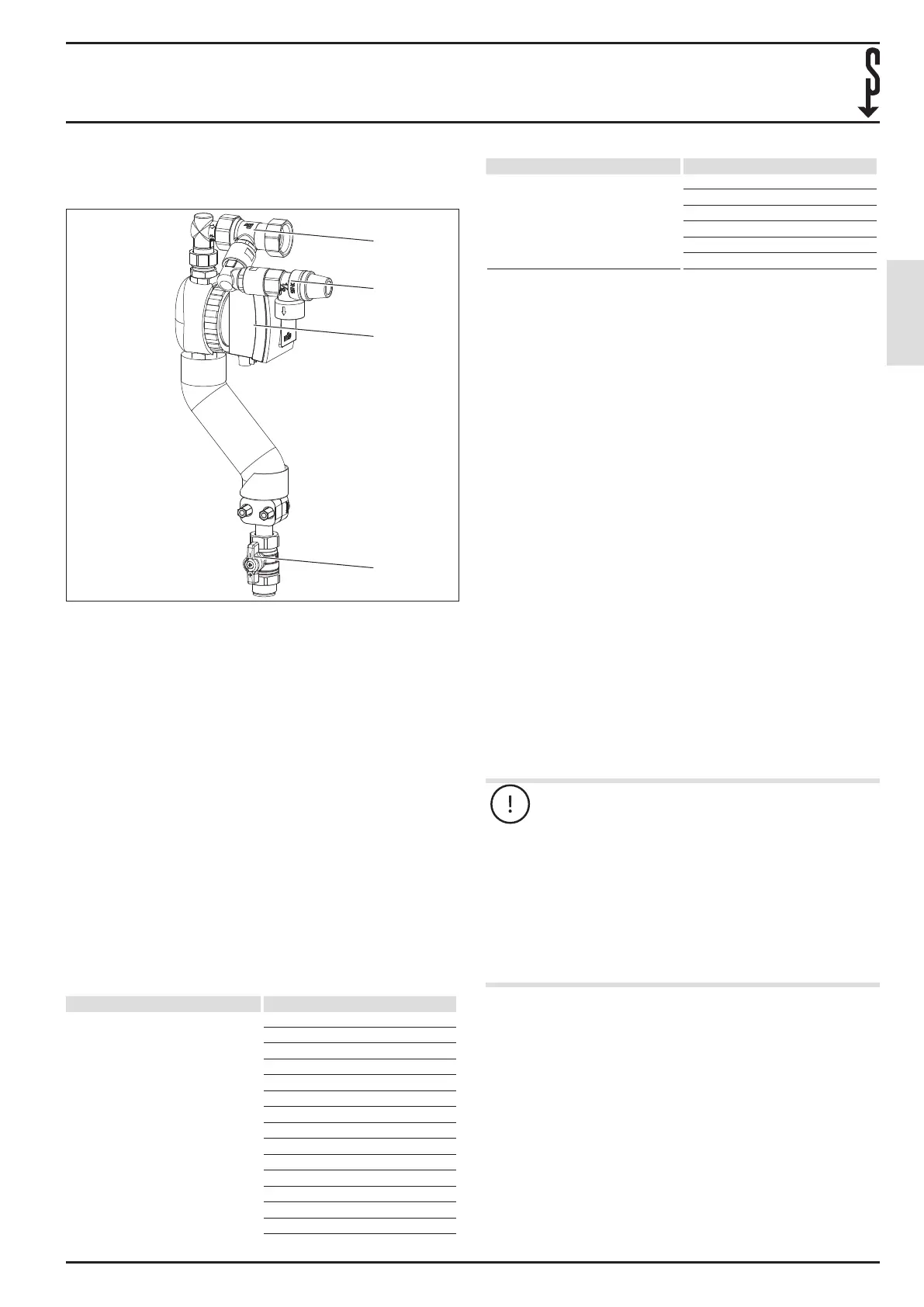

3.2 Composants
Le module comprend les composants suivants.
D0000102114
1
2
3
4
1 Clapet anti-retour
2 Soupape de sécurité
3 Pompe de circulation
4 Robinet à boisseau sphérique
La minuterie (non représentée) dispose d’un programme quo-
tidien de 24heures et d’une prise intermédiaire.
Le clapet anti-retour empêche l’eau sanitaire de reuer dans
la pompe de circulation.
Le groupe de sécurité s’ouvre en cas de surpression de sorte
que l’eau sanitaire soit évacuée par le tuyau d’évacuation.
3.3 Fournitures
- 1× Pompe de circulation
- 1× Soupape de sécurité
- 1× Horloge de programmation
- 1× conduite de circulation avec robinet à boisseau sphé-
rique
- 1× Notice
3.4 Compatibilité du produit et accessoires
Désignation Type
Station de transfert
WS-2 Trend
WS-2 Trend S
WS-3 Trend
WS-3 Trend S
WS-4L 2 Plus
WS-4LC 2 Plus
WS-4L 2 Plus S
WS-4LC 2 Plus S
WS-4L 3 Plus
WS-4LC 3 Plus
WS-4L 3 Plus S
WS-4LC 3 Plus S
WS-T 2 Plus
WS-T 2 Plus S
Désignation Type
WS-T 3 Plus
WS-T 3 Plus S
WS-E 2 Plus
WS-E 2 Plus S
WS-E 3 Plus
WS-E 3 Plus S
Vous avez besoin en plus des produits suivants pour utiliser
le module:
- Tuyau d’évacuation
- Tuyau d’évacuation
Les produits ne sont pas fournis.
4. Transport et stockage
f Transportez le module sans heurt ni secousse.
f Transportez le module dans son emballage d’origine dans
la mesure du possible pour le protéger de la poussière et
de la saleté.
f Tenez compte des conditions de stockage suivantes:
- Température ambiante: de0 à+70°C
- au sec
- sans poussières
- inaccessible à toute personne non autorisée
f Stockez le module dans son emballage d’origine pour le
protéger de la poussière et de la saleté.
f Si vous avez sorti le module de son emballage mais que
vous ne l’avez pas encore installé, recouvrez-le pour le
protéger de la poussière et de la saleté.
5. Installation
Dommages matériels
f Respectez les conditions de montage suivantes:
- au sec
- hors gel
- à l’abri du rayonnement UV
Les câbles électriques risquent d’être endommagés
s’ils sont posés de manière non conforme.
f Ne pliez pas les câbles électriques.
f Ne pincez pas les câbles électriques.
f Évitez tout contact direct des câbles électriques
avec des sources de chaleur.
5.1 Travaux préparatoires
f Installez une évacuation (non fournie).
5.2 Installation de la pompe de circulation
f Fermez les robinets à boisseau sphérique de l’eau sani-
taire dans l’arrivée de la station de transfert.
f Purgez le système si nécessaire en ouvrant lentement les
points de soutirage.
350766-45014-9773_ZP-WS_de_fr_it_nl.indb 13350766-45014-9773_ZP-WS_de_fr_it_nl.indb 13 14.12.2022 17:36:4614.12.2022 17:36:46
