NEDERLANDS
INSTALLATIE
Elektrische aansluiting
WPE | 5
f Beveilig het toestel op locatie met een
6A-veiligheidsschakelaar.
De voedingsspanning op klem L (X4.1) en de door X4.2
("Zwembadingang") geschakelde fase L' moeten over dezelfde
foutstroombeveiligingsinrichting geleid worden, omdat ze in
de WPE een gezamenlijke middelpuntader hebben.
f Let erop dat L en L' van dezelfde fase zijn.
f Scheid voor de montage de verwarmingsinstallatie op alle
polen van het stroomnet.
In de WPE zijn geen zekeringen voorzien voor de aangesloten
verbruikers. Via aansluiting L (X4.1) (voedingsspanning) en L*
(X4.2) (voedingsspanning voor relaisuitgangen) kunt u een ze-
kering voor de aangesloten verbruikers tussenschakelen.
f Bundel de betreende elektrische kabels met een kabel-
binder in de buurt van de aansluitklemmen.

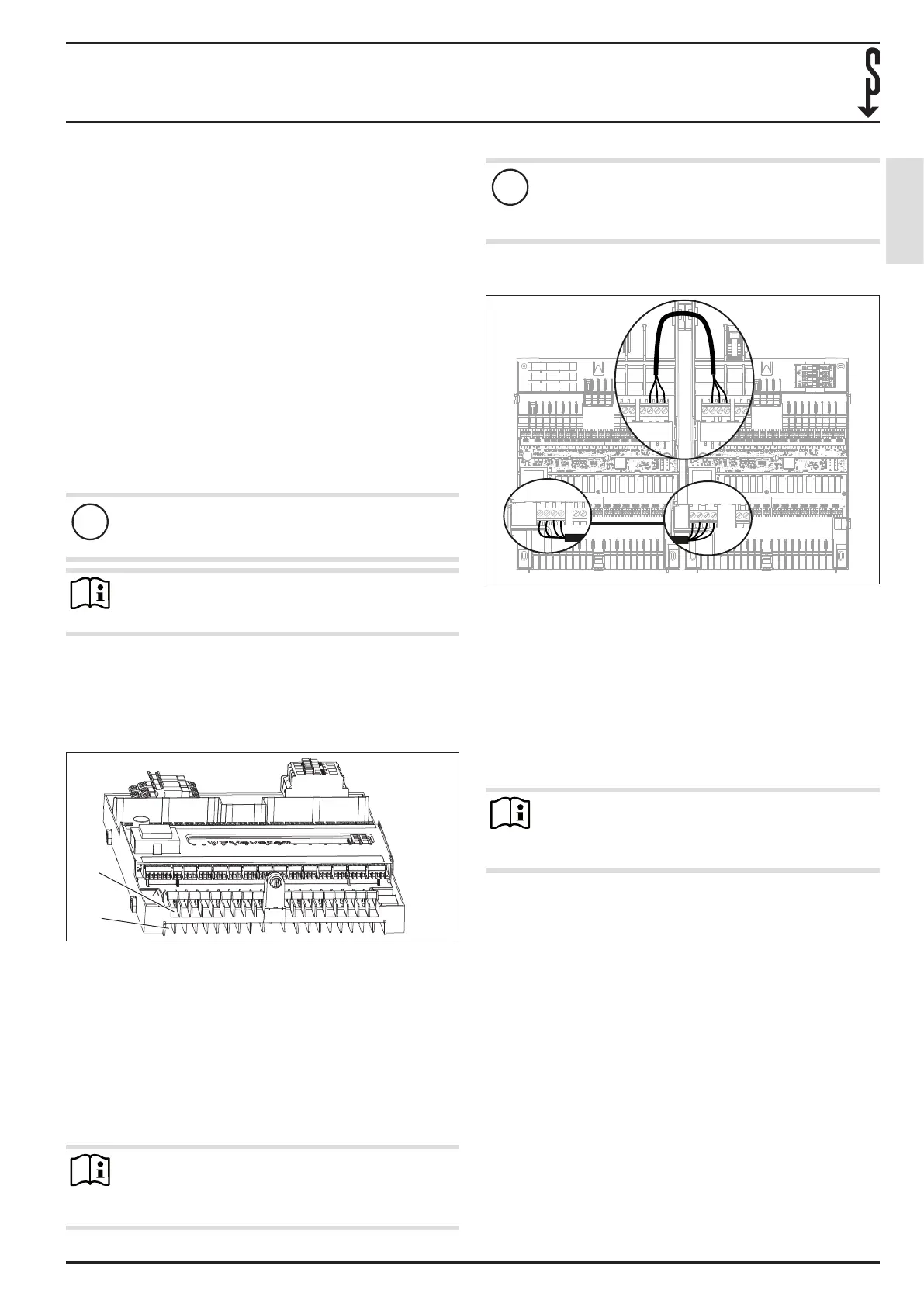

5.1 Aansluiting van het toestel
!
Materiële schade
Installeer de BUS-kabels, de netaansluitkabel en de
voelerkabels gescheiden van elkaar.
Info
f Leg exibele, elektrische kabels in installatiebui-
zen of kabelgoten.
De kabeldoorvoeren op de wandbehuizing zijn geschikt voor
starre en exibele elektriciteitskabels met een buitendiameter
van 6 - 12mm.
De netspanning- en zwakstroomcircuits zijn in de wandop-
bouwbehuizing constructief gescheiden.
D0000069175
1
2
1 Voorste kabelinvoer voor netspanning
2 Achterste kabelinvoer voor zwakstroom
f Leid de elektriciteitskabels van de zwakstroom van onder-
af in de achterste kabelinvoeren van het toestel.
f Leid de elektrische netaansluitkabels van onderaf in de
voorste kabelinvoeren van het toestel.
f Let er bij de aansluiting van de netspanning op dat de
aardleiding volgens de voorschriften wordt aangesloten.
f Zet alle elektriciteitskabels direct onder de wandbehui-
zing vast met de meegeleverde rode spieën.
Info
De rode spieën zijn bestemd als bevestiging voor de
elektriciteitskabels.
f Gebruik de rode spieën niet als trekontlasting.
!
Materiële schade
f Draai alle schroeven op de aansluitklemmen vast.
De schroeven op klempunten zonder bedrading
moeten eveneens vastgedraaid worden.
5.2 Aansluiting op de warmtepompmanager
X2.6 X2.7 X2.8 X2.9 X2.10 X2.11 X2.12 X2.13 X2.14 X2.15
X2.19 X2.18 X2.17 X2.16 X2.15 X2.14 X2.13 X2.12 X2.11 X2.10 X2.9 X2.8 X2.7 X2.6 X2.5 X2.4 X2.3 X2.2 X2.1
X2.2 X2.3 X2.4 X2.5 X2.6 X2.7 X2.8 X2.9 X2.10 X2.11 X2.12 X2.13 X2.14 X2.15
X2.19 X2.18 X2.17 X2.16 X2.15 X2.14 X2.13 X2.12 X2.11 X2.10 X2.9 X2.8 X2.7 X2.6 X2.5 X2.4 X2.3 X2.2 X2.1
X2.1
X2.17X2.3
X3.19
CAN A
X1.1
CAN A
X2.3
X2.1
X2.3
X4.1
D0000069442
f Leid een BUS-kabel door de bovenste doorvoeropening.
f Verbind de klemmen "CAN A" met de BUS-kabel. De klem
“+” van de busleiding mag bij de aansluiting niet worden
gebruikt.
f Leid een elektrische netaansluitkabel door de onderste
doorvoeropening.
f Verbind klem X2.1 van de warmtepompmanager via de
elektrische netaansluitkabel met klem X4.1 van de warm-
tepompuitbreiding. Er is slechts één van verbinding van
een L-aansluiting nodig.
Info
U kunt de elektrische netaansluitkabel tussen de
warmtepompmanager en de warmtepompuitbreiding
ook buiten het toestel via een kabelgoot leggen.
