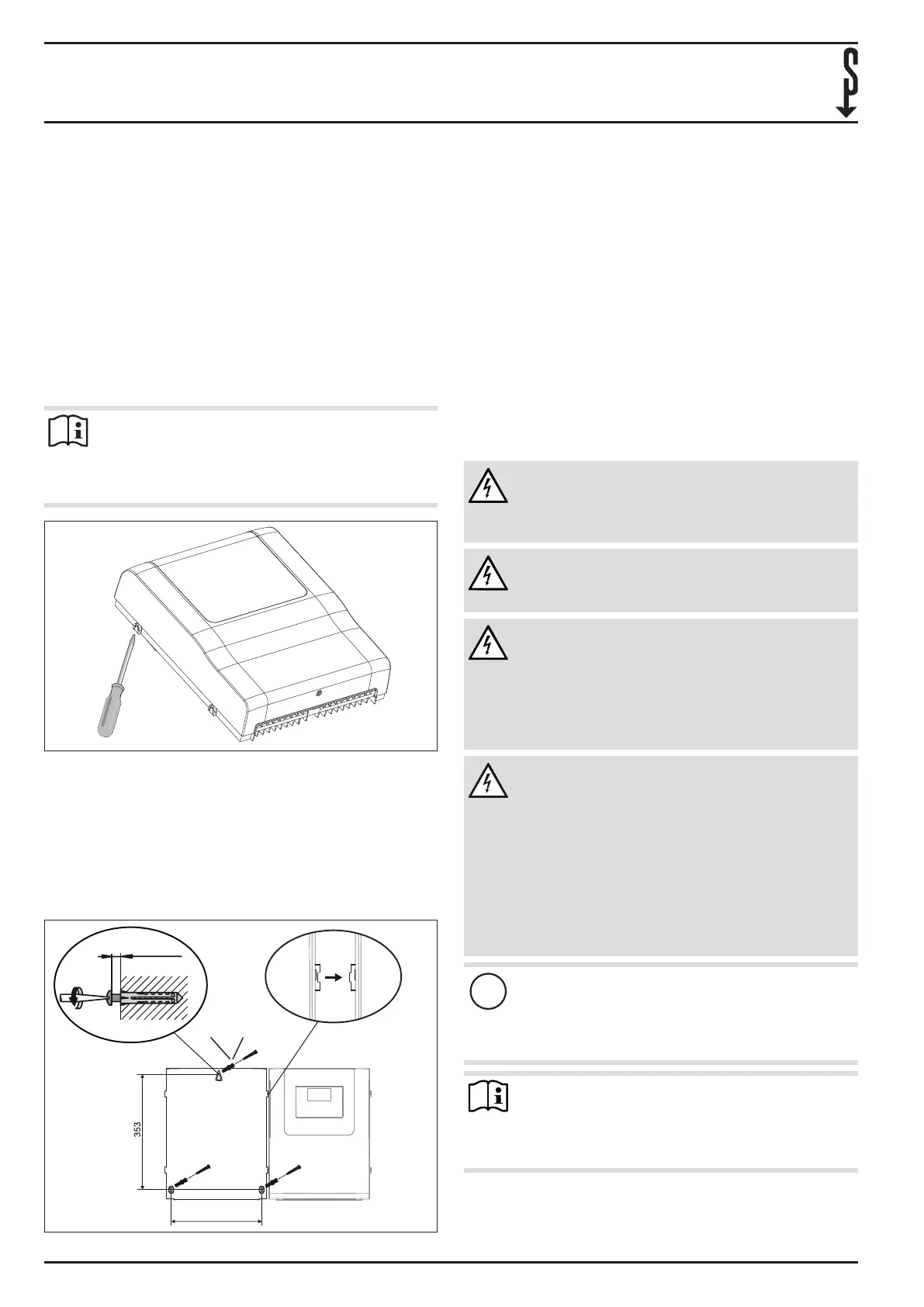

INSTALLATIE
Elektrische aansluiting
4 | WPE
4.2 Installatielocatie
Het toestel is uitsluitend voorzien voor wandmontage.
f Installeer het toestel links of rechts naast de
warmtepompmanager.
f Monteer het toestel op een gladde ondergrond om het
leggen van de elektrische leidingen te vergemakkelijken.
f Let erop dat in gemonteerde toestand de achterzijde van
de wandbehuizing niet toegankelijk is.
f Bescherm het toestel tijdens de werking tegen vocht, vuil
en beschadiging.
4.3 Voorbereidingen
Info
De doorvoeropeningen maken een gemakkelijke ver-
binding met de warmtepompmanager mogelijk (zie
"Elektrische aansluiting/ Aansluiting op de warmte-
pompmanager").
D0000070542
f Breek de doorvoeropeningen aan de rechter- of linkerzij-
de op de behuizing van de warmtepompmanager uit.
f Breek de doorvoeropeningen aan de rechter- of linkerzij-
de op de behuizing van het toestel uit.
f Draai de schroef aan de onderzijde van de frontplaat los.
f Verwijder de frontplaat.
4.4 Wandmontage
276
Ø 4 x 35
Ø 6
2,6 - 3,0
D0000069403
f Lijn het toestel aan het montagehulpmiddel van de
warmtepompmanager WPM uit.
f Teken de boorgaten af.
f Boor de gaten en plaats geschikte pluggen in de
boorgaten.
f Draai voor de bovenste bevestiging van de behuizing in
de overeenkomstige pluggen een schroef er zo ver in dat
de behuizing er nog net aan gehangen kan worden.
f Let erop dat het toestel op het montagehulpmiddel van
de WPM vergrendelt.
f Daarna kunt u de behuizing met twee andere schroeven
in het onderste deel van de behuizing vastschroeven.
f Installeer een kabelgoot horizontaal onder het toestel.
5. Elektrische aansluiting
WAARSCHUWING elektrische schok
Voer alle aansluitingen en montagewerken betref-
fende het stroomnet uit conform de nationale en
regionale voorschriften.
WAARSCHUWING elektrische schok
f Schakel bij alle werkzaamheden de warmte-
pomp spanningsvrij.
WAARSCHUWING elektrische schok
Aansluiting op het stroomnet is alleen als vaste aan-
sluiting toegestaan. Het toestel moet op alle polen
met een afstand van minstens 3mm van de aan-
sluiting van het net kunnen worden losgekoppeld.
Aan deze vereiste wordt voldaan met schakelaars,
vermogensschakelaars, zekeringen enz.
WAARSCHUWING elektrische schok
Aan de laagspanningsaansluitingen van het toestel
mogen alleen componenten aangesloten worden
die met veiligheidslaagspanning (SELV) werken en
een veilige scheiding ten opzichte van de netspan-
ning verzekeren.
Wanneer andere componenten worden aangeslo-
ten, kunnen delen van het toestel en aangesloten
componenten onder netspanning staan.
f Gebruik uitsluitend door ons toegelaten com-
ponenten.
!
Materiële schade
f Houd bij de aansluiting rekening met de maxi-
male belastbaarheid van de relaisuitgangen (zie
hoofdstuk "Technische gegevens/ Gegevensta-
bel").
Info
De aangegeven spanning moet overeenkomen met
de netspanning.
f Houd rekening met de specicaties op het type-
plaatje.
f Neem bij de elektrische aansluiting het betreende elek-
triciteitsaansluitschema van de warmtepomp in acht.
