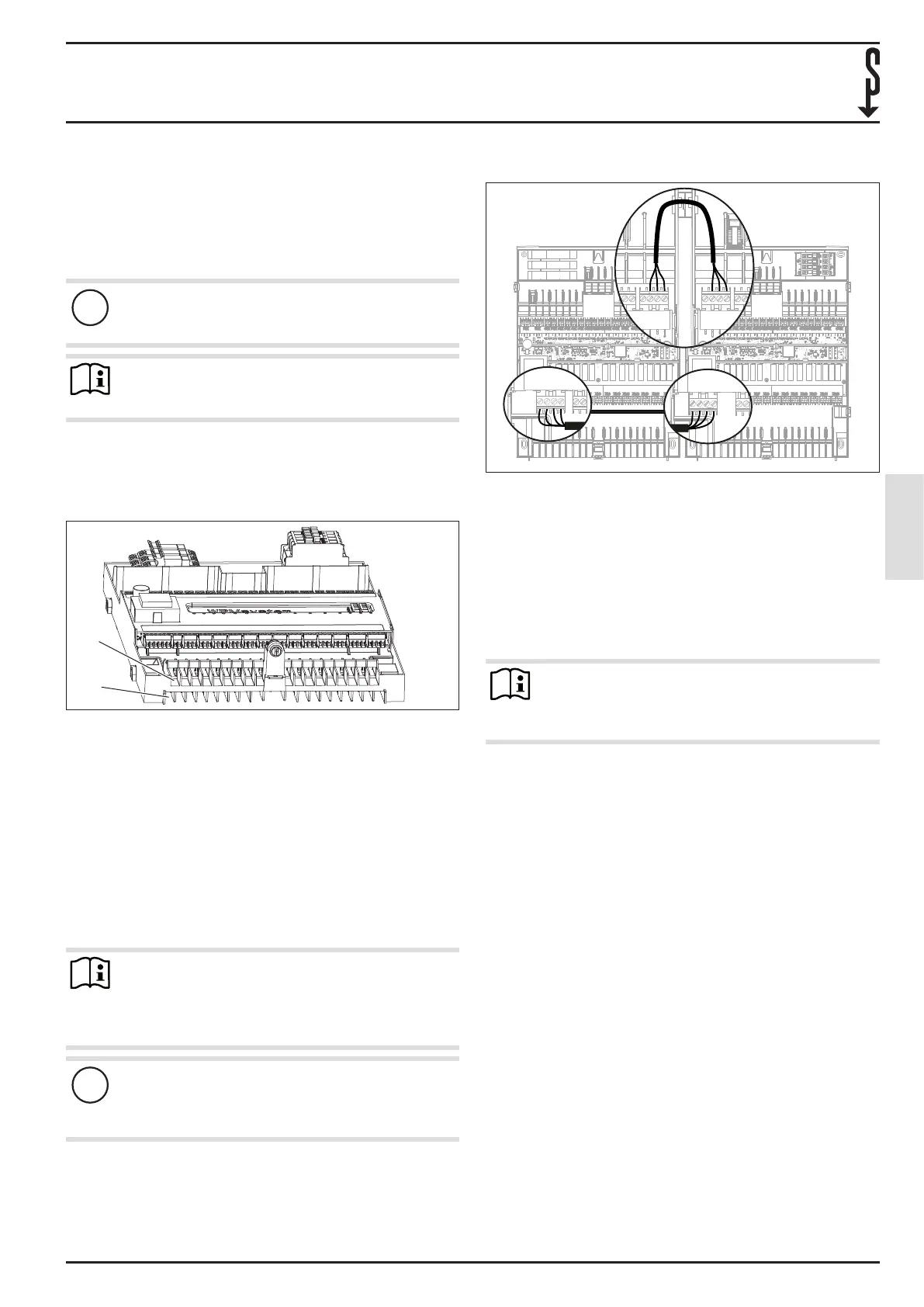

TELEPÍTÉS
Elektromos csatlakozás
WPE | 35
MAGYAR
tápfeszültsége) keresztül beiktatható egy-egy biztosíték a rá-
kapcsolt fogyasztók számára.
f Kötegelje össze a megfelelő elektromos vezetékeket ká-
belkötegelővel a csatlakozókapcsok közelében.
5.1 Készülékcsatlakozás
!
Anyagi kár
A buszvezetékeket, a hálózati tápkábeleket és az érzé-
kelők vezetékeit egymástól elkülönítve kell beépíteni.
Megjegyzés
f A exibilis elektromos vezetékeket védőcsőben
vagy kábelcsatornában vezesse.
A fali szerelvényház kábelátvezetései 6...12mm külső átmérőjű
rögzített és exibilis elektromos vezetékekhez felelnek meg.
A hálózati és kisfeszültségű áramkör komponenseit a fali sze-
relvényház szerkezetileg elkülönítve tartalmazza.
D0000069175
1
2
1 Elülső kábelbevezetés a hálózati feszültségű vezetékek
számára
2 Hátulsó kábelbevezetés a kisfeszültségű vezetékek
számára
f A kisfeszültségű elektromos vezetékeket alulról vezesse
be a készülék hátulsó kábelbevezetőibe.
f A hálózati feszültségű elektromos vezetékeket alulról ve-
zesse be a készülék elülső kábelbevezetőibe.
f A hálózati feszültség csatlakoztatásakor ügyelni kell a vé-
dővezeték előírásoknak megfelelő bekötésére.
f Rögzítse az összes elektromos vezetéket közvetlenül a fali
burkolat alatt a mellékelt piros ékekkel.
Megjegyzés
A piros ékek az elektromos vezetékek rögzítésére szol-
gálnak.
f Ne használja a piros ékeket kihúzás elleni rögzítő-
ként.
!
Anyagi kár
f Húzza meg a sorkapcsokon az összes csavart. A
nem bekötött kapocshelyek csavarjait is meg kell
húzni.
5.2 Csatlakoztatás a hőszivattyú-vezérlőhöz
X2.6 X2.7 X2.8 X2.9 X2.10 X2.11 X2.12 X2.13 X2.14 X2.15
X2.19 X2.18 X2.17 X2.16 X2.15 X2.14 X2.13 X2.12 X2.11 X2.10 X2.9 X2.8 X2.7 X2.6 X2.5 X2.4 X2.3 X2.2 X2.1
X2.2 X2.3 X2.4 X2.5 X2.6 X2.7 X2.8 X2.9 X2.10 X2.11 X2.12 X2.13 X2.14 X2.15
X2.19 X2.18 X2.17 X2.16 X2.15 X2.14 X2.13 X2.12 X2.11 X2.10 X2.9 X2.8 X2.7 X2.6 X2.5 X2.4 X2.3 X2.2 X2.1
X2.1
X2.17X2.3
X3.19
CAN A
X1.1
CAN A
X2.3
X2.1
X2.3
X4.1
D0000069442
f Vezessen át egy BUSZ vezetéket a felső átvezető nyíláson.
f Csatlakoztassa a BUSZ vezetéket a „CAN A“ kapcsokhoz.
A buszvezeték „+” kapcsát nem szabad a csatlakozáskor
használni.
f Vezessen át egy elektromos hálózati tápkábelt az alsó át-
vezető nyíláson.
f Csatlakoztassa az elektromos hálózati tápkábelt a hőszi-
vattyú-vezérlő X2.1 és a hőszivattyú-bővítés X4.1 kapcsá-
hoz. Csak egy L csatlakozó szükséges hozzá.
Megjegyzés
A hőszivattyú-vezérlő és a hőszivattyú-bővítés közti
elektromos hálózati tápkábelt vezetheti a készüléken
kívüli kábelcsatornában is.
