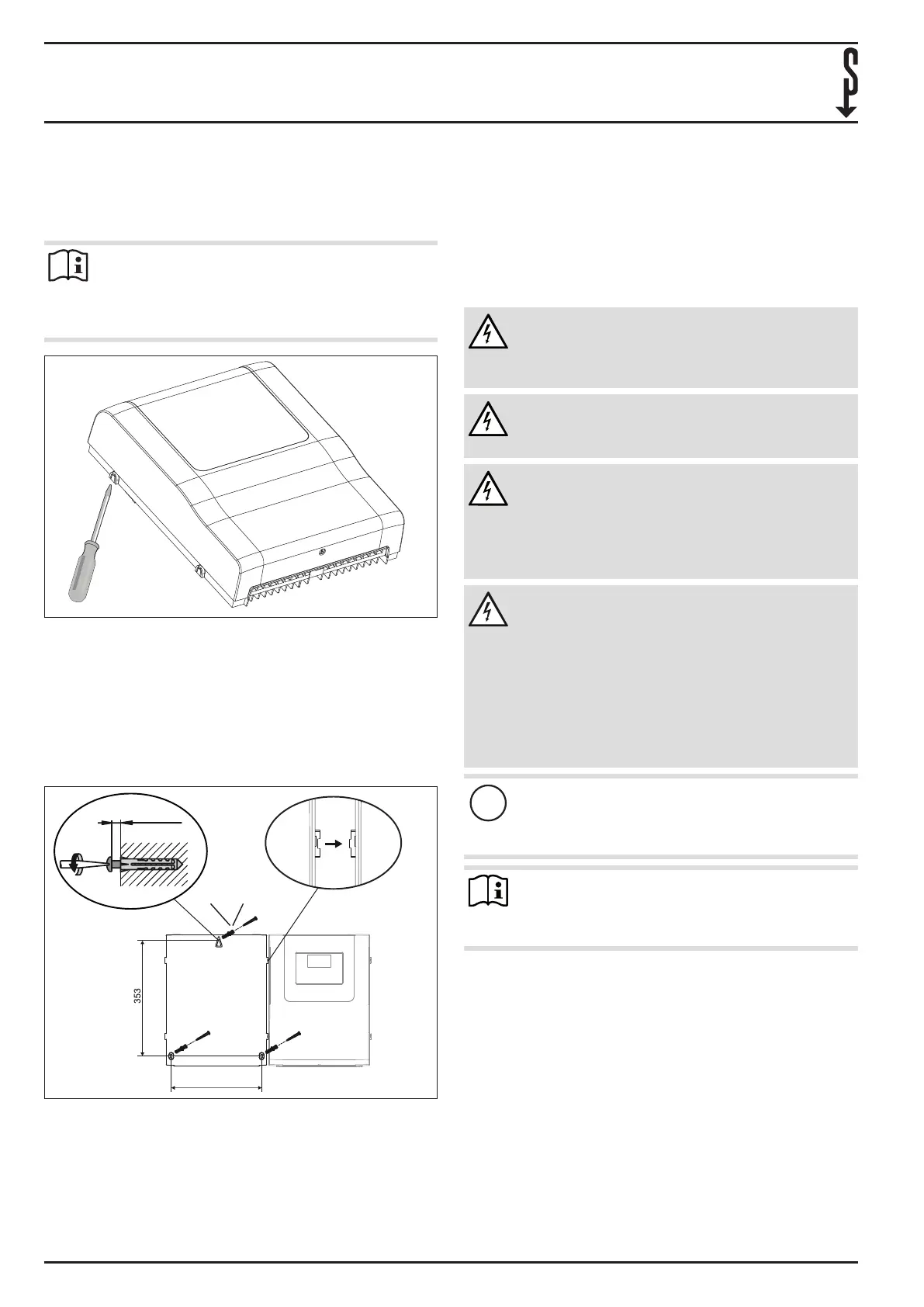

TELEPÍTÉS
Elektromos csatlakozás
34 | WPE
f A készüléket üzem közben óvni kell a nedvességtől, a
szennyeződésektől és a sérülésektől.
4.3 Előkészületek
Megjegyzés
Az átvezető nyílások révén a készüléket könnyen
összekapcsolhatja a hőszivattyú-vezérlővel (lásd az
„Elektromos csatlakoztatás/ Csatlakoztatás a hőszi-
vattyú-vezérlőhöz“ c. fejezetet).
D0000070542
f Törje át az átvezető nyílásokat a hőszivattyú-vezérlő bur-
kolatának jobb vagy bal oldalán.
f Törje át az átvezető nyílásokat a készülék burkolatának
jobb vagy bal oldalán.
f Lazítsa meg az előlap alján található csavart.
f Vegye le az előlapot.
4.4 Fali szerelés
276
Ø 4 x 35
Ø 6
2,6 - 3,0
D0000069403
f Helyezze el a készüléket a WPM hőszivattyú-vezérlő szere-
lési sablonjának a segítségével.
f Rajzolja fel a furatok helyét.
f Fúrja ki a lyukakat, majd dugjon azokba megfelelő tipliket.
f A burkolat felső rögzítéséhez csavarjon be egy csavart a
megfelelő tiplibe annyira, hogy a burkolatot még éppen
be lehessen akasztani.
f Ügyeljen arra, hogy a készülék bekattanjon a WPM hőszi-
vattyú-vezérlő szereléssegédjén.
f Ezt követően a burkolat annak alsó részénél két további
csavarral xen rögzíthető.
f Szereljen fel vízszintes kábelcsatornát a készülék alatt.
5. Elektromos csatlakozás
FIGYELMEZTETÉS Áramütés
Minden villamos bekötési és szerelési munkát a vo-
natkozó országos és regionális előírásoknak megfe-
lelően kell elvégezni.
FIGYELMEZTETÉS Áramütés
f Mindenféle munkavégzéshez kapcsolja a hőszi-
vattyút feszültségmentes állapotba.
FIGYELMEZTETÉS Áramütés
A hálózati áram bekötése csakis x bekötéssel tör-
ténhet. A készüléket legalább 3mm pólustávolságú
megszakítóval le kell tudni választani a hálózatról.
Ezt a követelményt a relék, áram-védőkapcsolók,
biztosítékok stb. írják elő.
FIGYELMEZTETÉS Áramütés
A készülék kisfeszültségű csatlakozásaira csak olyan
komponensek csatlakoztathatók, amelyek érintés-
védelmi törpefeszültségről (SELV) üzemelnek, és
biztos hálózati leválasztással rendelkeznek.
Más komponensek csatlakoztatása esetén a készü-
lék egyes részei és a csatlakoztatott elemek hálózati
feszültség alatt állhatnak.
f Csak az általunk engedélyezett komponenseket
használja.
!
Anyagi kár
f A bekötés során vegye gyelembe a relé kimene-
tek maximális terhelhetőségét (lásd a „Műszaki
adatok/ Adattábla“ c. fejezetet).
Megjegyzés
A rendelkezésre álló tápfeszültségnek meg kell egyez-
nie a hálózati feszültséggel.
f Vegye gyelembe a típustábla értékeit.
f Az elektromos csatlakoztatáskor vegye gyelembe a
hőszivattyú mindenkori elektromos kapcsolási rajzát.
f Biztosítsa a helyszínen a készüléket egy 6A áramerősségű
teljesítményvédő-kapcsolóval.
Az „L“ (X4.1) kapocsra bekötött tápfeszültséget és az X4.2 („me-
dencebemenet“) kapocs által kapcsolt „L’“ fázist azonos hibaá-
ram-védőberendezésen keresztül kell vezetni, mert azok a WPE
hőszivattyú-bővítésben közös nullavezetővel rendelkeznek.
f Ügyeljen arra, hogy az „L“ és az „L’“ azonos fázisú legyen.
f A felszerelést megelőzően minden pólusnál válassza le a
fűtőberendezést az elektromos hálózatról.
A WPE hőszivattyú-bővítés nem tartalmaz biztosítékokat a
csatlakoztatott fogyasztók számára. Az „L“ (X4.1) csatlakozón
(tápfeszültség) és az „L*“ (X4.2) csatlakozón (a relé kimenetek
