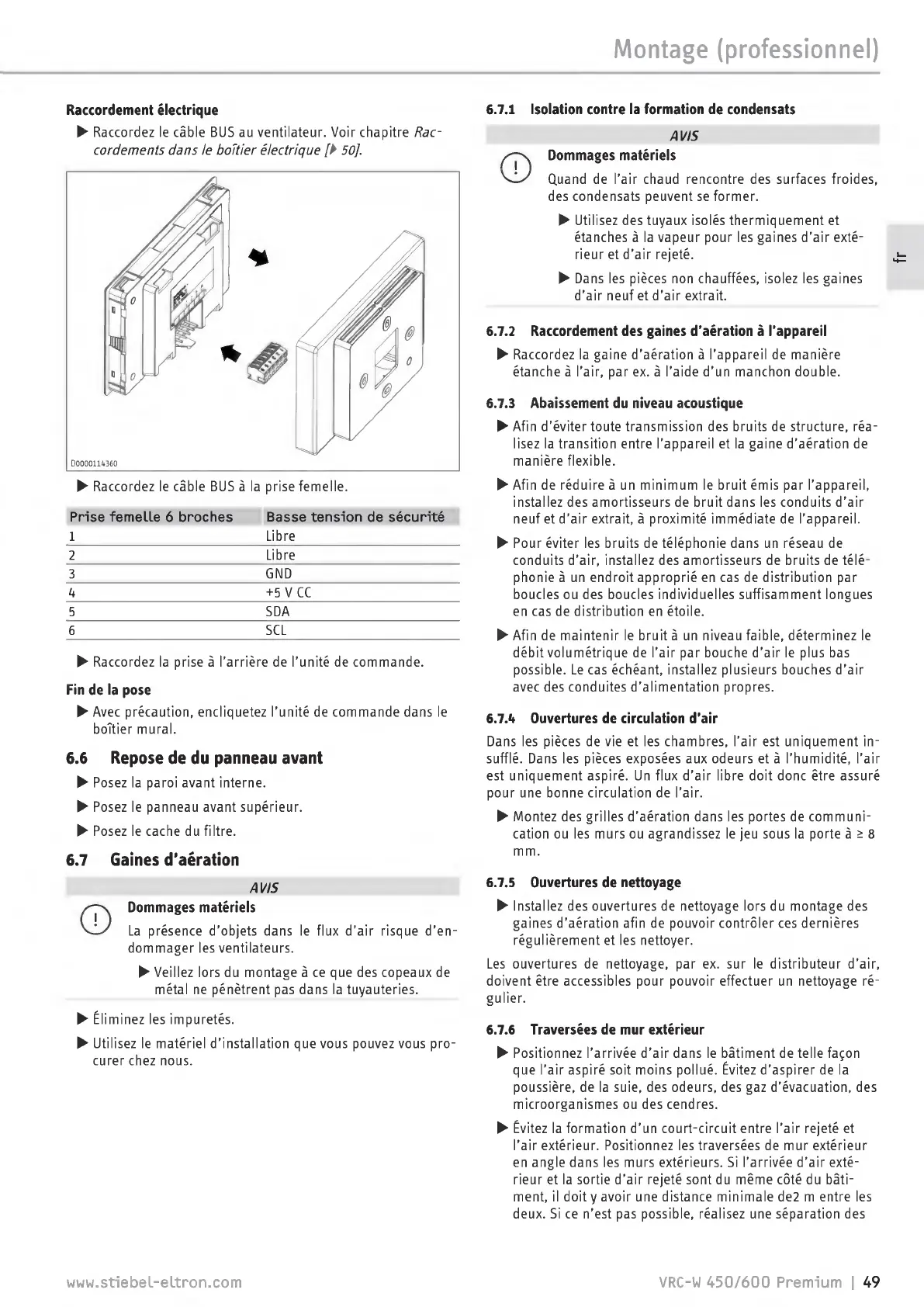

Montage
(professionnel)
Raccordement
électrique
►
Raccordez
le
câble
BUS
au
ventilateur.
Voir
chapitre
Rac¬
cordements
dans
te
boîtier
électrique
ƒ>
50],
►
Raccordez
le
câble
BUS
à
la
prise
femelle.
Prise
femelle
6
broches
Basse
tension
de
sécurité
1
2
3
4
5
6
Libre
Libre
GND
+5
VCC
S
DA
SCL
►
Raccordez
la
prise à
l'arrière
de
l'unité
de
commande.
Fin
de
la
pose
►
Avec
précaution,
endiquetez
l'unité
de
commande
dans
le
boîtier
mural.
6.6
Repose
de
du
panneau
avant
►
Posez
la
paroi
avant
interne.
►
Posez
le
panneau
avant
supérieur.
►
Posez
le
cache
du
filtre.
6.7
Gaines
d’aération
AVIS
Dommages
matériels
La
présence
d’objets
dans
le
flux
d’air
risque
d’en
dommager
les
ventilateurs.
►
Veillez
lors
du
montage
à
ce
que
des
copeaux
de
métal
ne
pénètrent
pas
dans
la
tuyauteries.
►
Éliminez
les
impuretés.
►
Utilisez
le
matériel
d'installation
que
vous
pouvez
vous
pro
curer
chez
nous.
6.7.1
Isolation
contre
la
formation
de
condensais
AVIS
Dommages
matériels
Quand
de
l'air
chaud
rencontre
des
surfaces
froides,
des
condensats
peuvent
se
former.
►
Utilisez
des
tuyaux
isolés
thermiquement
et
étanches
à
la
vapeur
pour
les
gaines
d’air
exté¬
rieur
et
d’air
rejeté.
►
Dans
les
pièces
non
chauffées,
isolez
les
gaines
d’air
neuf
et
d’air
extrait.
6.7.2
Raccordement
des
gaines
d'aération
à
l'appareil
►
Raccordez
la
gaine
d’aération
à
l'appareil
de
manière
étanche
à
l'air,
par
ex.
à
l'aide
d'un
manchon
double.
6.7.3
Abaissement
du
niveau
acoustique
►
Afin
d’éviter
toute
transmission
des
bruits
de
structure,
réa¬
lisez
la
transition
entre
l'appareil
et
la
gaine
d’aération
de
manière
flexible.
►
Afin
de
réduire
à
un
minimum
le
bruit
émis
par
l'appareil,
installez
des
amortisseurs
de
bruit
dans
les
conduits
d’air
neuf
et
d’air
extrait,
à
proximité
immédiate
de
l'appareil.
►
Pour
éviter
les
bruits
de
téléphonie
dans
un
réseau
de
conduits
d’air,
installez
des amortisseurs
de
bruits
de
télé¬
phonie
à
un
endroit
approprié
en
cas
de
distribution
par
boucles
ou
des
boucles
individuelles
suffisamment
longues
en
cas
de
distribution
en
étoile.
►
Afin
de
maintenir
le
bruit
à
un
niveau
faible,
déterminez
le
débit
volumétrique
de
l'air
par
bouche
d’air
le
plus
bas
possible.
Le
cas
échéant,
installez
plusieurs
bouches
d’air
avec
des
conduites
d'alimentation
propres.
6.7.*»
Ouvertures
de
circulation
d'air
Dans
les
pièces
de
vie
et
les
chambres,
l'air
est
uniquement
in¬
sufflé.
Dans
les
pièces
exposées
aux
odeurs
et
à
l'humidité,
l'air
est
uniquement
aspiré.
Un
flux
d’air
libre
doit
donc
être
assuré
pour
une
bonne
circulation
de
l'air.
►
Montez
des
grilles
d’aération
dans
les
portes
de
communi¬
cation
ou
les
murs
ou
agrandissez
le
jeu
sous
la
porte
à a 8
mm.
6.7.5
Ouvertures
de
nettoyage
►
Installez
des
ouvertures
de
nettoyage
lors
du
montage
des
gaines
d’aération
afin
de
pouvoir
contrôler
ces
dernières
régulièrement
et
les
nettoyer.
Les
ouvertures
de
nettoyage,
par
ex.
sur
le
distributeur
d’air,
doivent
être
accessibles
pour
pouvoir
effectuer
un
nettoyage
ré¬
gulier.
6.7.6
Traversées
de
mur
extérieur
►
Positionnez
l'arrivée
d’air
dans
le
bâtiment
de
telle
façon
que
l'air
aspiré
soit
moins
pollué.
Évitez
d’aspirer
de
la
poussière,
de
la
suie,
des
odeurs,
des
gaz
d’évacuation,
des
microorganismes
ou
des
cendres.
►
Évitez
la
formation
d’un
court-circuit
entre
l'air
rejeté
et
l'air
extérieur.
Positionnez
les
traversées
de
mur
extérieur
en
angle
dans
les
murs
extérieurs.
Si
l'arrivée
d’air
exté¬
rieur
et
la
sortie
d’air
rejeté
sont
du
même
côté
du
bâti¬
ment,
il
doit
y
avoir
une
distance
minimale
de2
m
entre
les
deux.
Si
ce
n'est
pas
possible,
réalisez
une
séparation
des
www.stiebel-eltron.com
VRC-W
450/600
Premium
|
49
