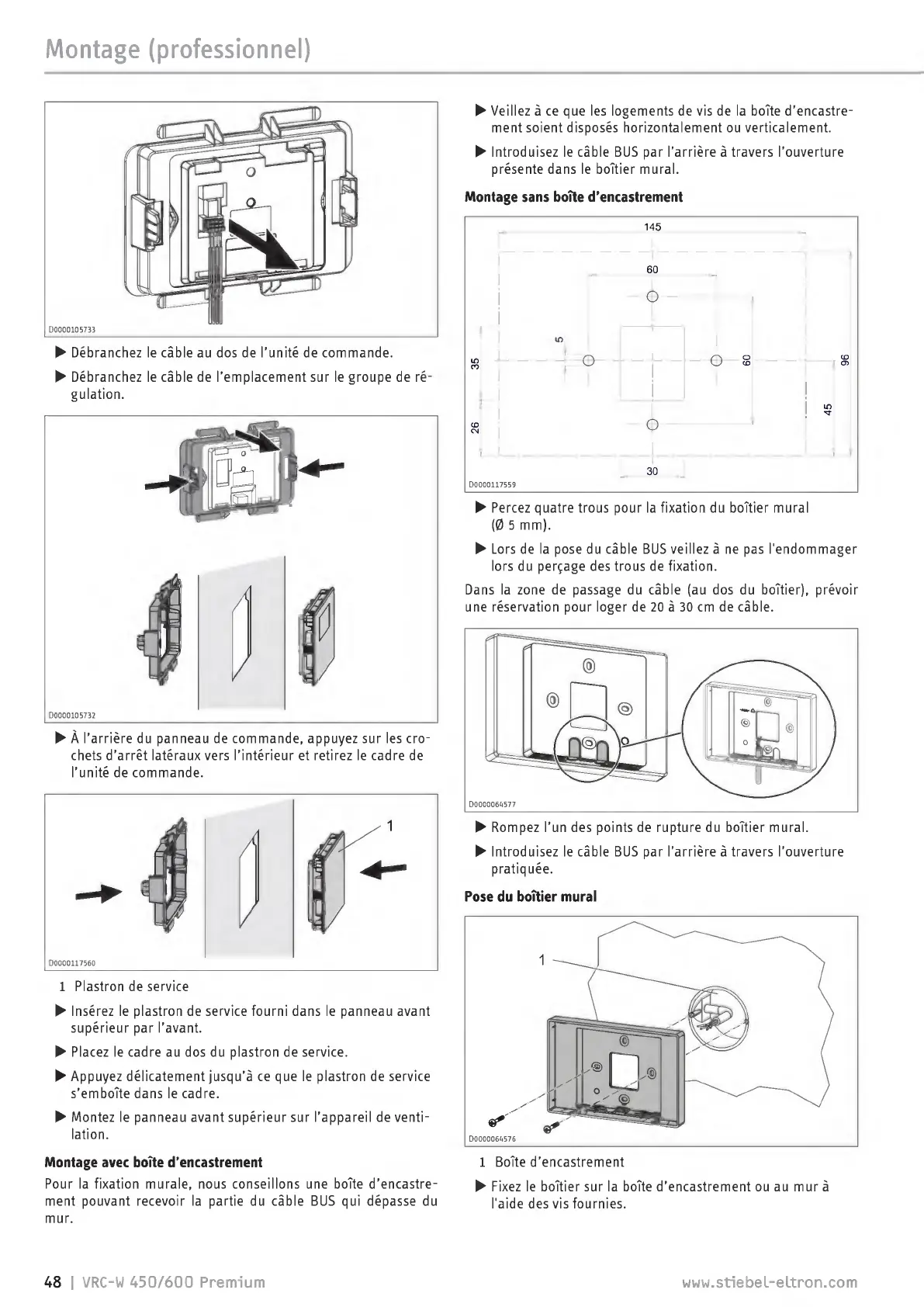

Montage
(professionnel)
►
Débranchez
le
câble
au
dos
de
l'unité
de
commande.
►
Débranchez
le
câble
de
l’emplacement
sur
le
groupe
de
ré
gulation.
►
À
l’arrière
du
panneau
de
commande,
appuyez
sur
les
ero
chets
d’arrêt
latéraux
vers
l'intérieur
et
retirez
le
cadre
de
l'unité
de
commande.
1
Plastron
de
service
►
Insérez
le
plastron
de
service
fourni
dans
le
panneau
avant
supérieur
par
l'avant.
►
Placez
le
cadre
au
dos
du
plastron
de
service.
►
Appuyez
délicatement
jusqu'à
ce
que
le
plastron
de
service
s’emboîte
dans
le
cadre.
►
Montez
le
panneau
avant
supérieur
sur
l’appareil
de
venti¬
lation.
Montage
avec
boîte
d’encastrement
Pour
la
fixation
murale,
nous
conseillons
une
boîte
d’encastre¬
ment
pouvant
recevoir
la
partie
du
câble
BUS
qui
dépasse
du
mur.
►
Veillez
à
ce
que
les
logements
de
vis
de
la
boîte
d’encastre
ment
soient
disposés
horizontalement
ou
verticalement.
►
Introduisez
le
câble
BUS
par
l'arrière
à
travers
l'ouverture
présente
dans
le
boîtier
mural.
►
Percez
quatre
trous
pour
la
fixation
du
boîtier
mural
(0
5
mm).
►
Lors
de
la
pose
du
câble
BUS
veillez
à
ne
pas
l'endommager
lors
du
perçage
des
trous
de
fixation.
Dans
la
zone de
passage
du
câble
(au
dos
du
boîtier),
prévoir
une
réservation
pour
loger
de
20
à
30
cm
de
câble.
►
Rompez
l'un
des
points
de
rupture
du
boîtier
mural.
►
Introduisez
le
câble
BUS
par
l'arrière
à
travers
l'ouverture
pratiquée.
Pose
du
boîtier
mural
1
Boîte
d’encastrement
►
Fixez
le
boîtier
sur
la
boîte
d’encastrement ou
au
mur
à
l'aide
des
vis
fournies.
48
I
VRC-W
450/600
Premium
www.stiebel-eltron.com
