INSTALLATION
Transport und Lagerung
PM-U / PM-G | 5

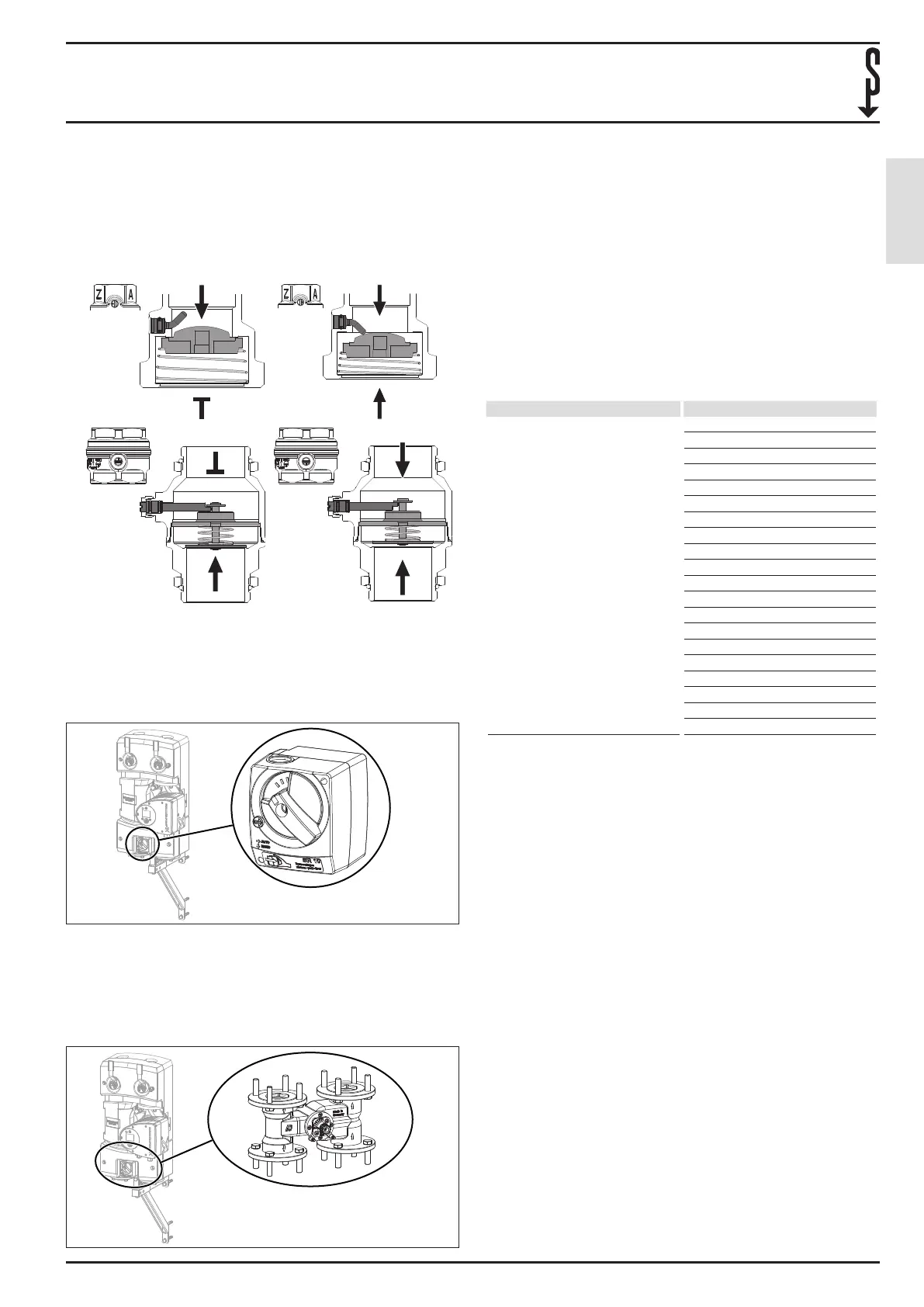

Schwerkraftbremse
Im Rücklauf bendet sich eine Schwerkraftbremse, die Zirku-
lationsverluste verhindert. Die Schwerkraftbremse verhindert,
dass das Heizungswasser während des Betriebs entgegen der
Fließrichtung im Rücklauf ießt.
Schwerkraftbremse geschlossen Schwerkraftbremse geöffnet
PM-U/G 1PM-U/G 2/3
Regler für Mischer (nur PM-G)
Mittels des Reglers können Sie die gewünschte Vorlauftempe-
ratur einstellen. Der Regler ist mit einem Stellmotor verbunden,
der den Mischer steuert.
D0000102283
Mischer (nur PM-G)
Der Mischer mischt das kalte Heizungswasser aus dem Wär-
meerzeuger-Rücklauf mit dem warmen Heizungswasser aus
dem Wärmeerzeuger-Vorlauf. Dadurch wird die Vorlauftempe-
ratur erreicht, die mit dem Regler eingestellt wurde.
D0000102284
3.3 Lieferumfang
- 1× Netzpumpenmodul
- 1× Befestigungsmaterial
- 1× Anschlusskabel für die Heizungspumpe
- 1× Wandkonsole mit Stütze (PM-G 3, PM-U 3)
- 1× Wandkonsole ohne Stütze (PM-G 2, PM-U 2)
- 1× Wandhalter (PM-G 1, PM-U 1)
- 1× Stellmotor
- 1× Spül- und Entleerungsset
- 1× Anleitung
3.4 Produktkompatibilität und Zubehör
Bezeichnung Typ
Wohnungsstation
WS 2 Trend
WS 3 Trend
WS 2 Trend S
WS 3 Trend S
WS-4L 2 Plus
WS-4L 2 Plus S
WS-4L 3 Plus
WS-4L 3 Plus S
WS-T 2 Plus
WS-T 2 Plus S
WS-T 3 Plus
WS-T 3 Plus S
WS-E 2 Plus
WS-E 2 Plus S
WS-E 3 Plus
WS-E 3 Plus S
WS-DUO T Premium
WS-DUO T Premium S
WS-DUO E Premium
WS-DUO E Premium S
Die Produkte sind nicht im Lieferumfang enthalten.
4. Transport und Lagerung
f Transportieren Sie die Baugruppe schlagfrei und stoßfrei.
f Transportieren Sie die Baugruppe in der originalen Verpa-
ckung, um sie vor Staub und Schmutz zu schützen.
f Beachten Sie folgende Lagerbedingungen:
- Umgebungstemperatur: von 0 bis +70 °C
- trocken
- staubfrei
- für Unbefugte unzugänglich
f Lagern Sie die Baugruppe in der originalen Verpackung,
um sie vor Staub und Schmutz zu schützen.
f Wenn Sie die Baugruppe ausgepackt, aber noch nicht
installiert haben, decken Sie die Baugruppe zum Schutz
gegen Staub und Schmutz ab.
f Heben Sie die Baugruppe nicht am Schaltkasten der Hei-
zungspumpe an (roter Bereich).
DEUTSCH
